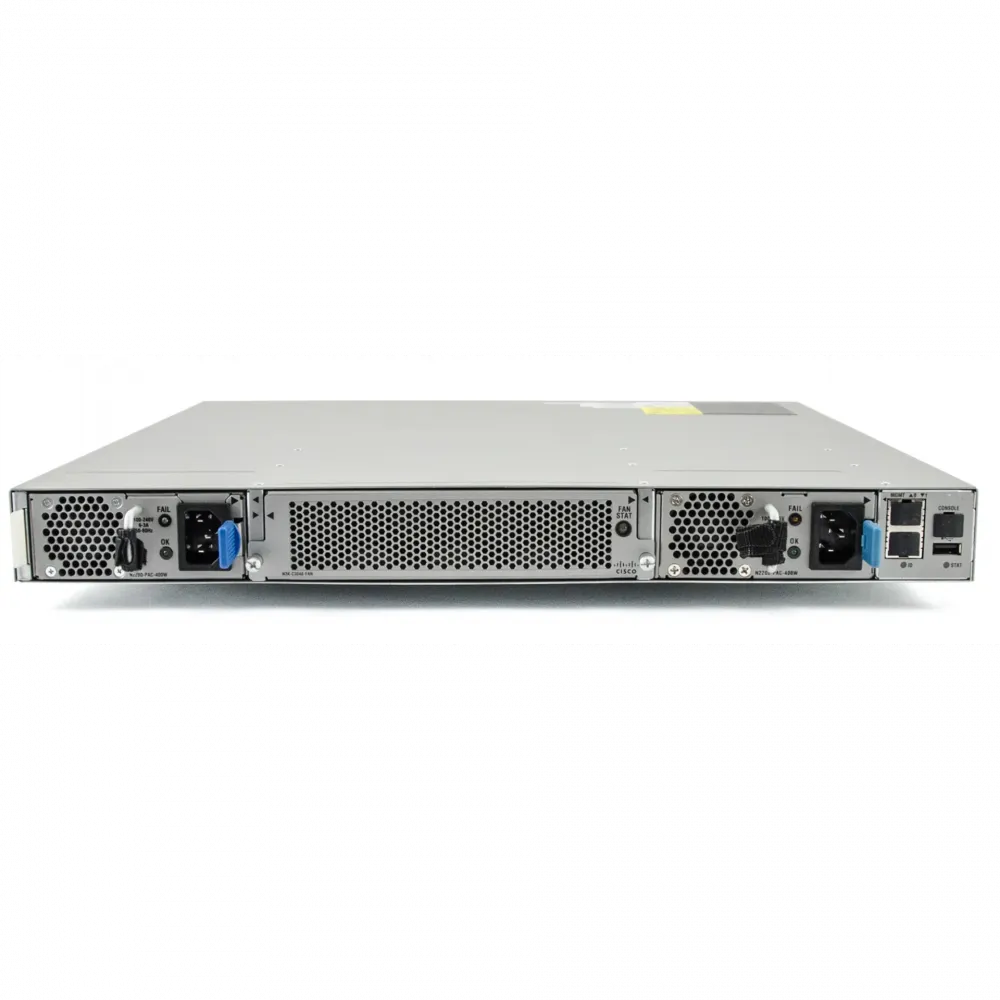

Коммутатор Cisco Nexus N3K-C3048TP-1GE

Коммутатор Cisco Nexus N3K-C3048TP-1GE: Мощное и Надежное Решение для ЦОД

Коммутатор Cisco Nexus N3K-C3048TP-1GE представляет собой высокопроизводительное коммутационное оборудование уровня Top-of-Rack (ToR), созданное для современных центров обработки данных. Он сочетает в себе высокую плотность гигабитных портов, производительную архитектуру и расширенные функции программного обеспечения Cisco NX-OS, обеспечивая надежную основу для виртуализированных сред, облачных сервисов и приложений, критичных к задержкам.

Аппаратная Комплектация и Физические Характеристики

• Форм-фактор: Фиксированный коммутатор на 1 юнит (1RU).
• Порты доступа: 48 медных портов 10/100/1000BASE-T (RJ-45) для подключения серверов и конечных устройств.
• Порты аплинка: 4 порта 1/10 Gigabit Ethernet SFP+ для высокоскоростного соединения с магистралью сети или другими коммутаторами.
• Резервирование питания: 2 модульных блока питания (PSU) с возможностью горячей замены.
• Охлаждение: Один лоток вентиляторов с резервированными вентиляторами. Поддерживаются схемы обдува с подачей воздуха к портам (port-side intake) и от портов (port-side exhaust).
• Порты управления: Отдельные порты для управления (10/100/1000 Mbps), консоли (RJ-45) и USB для флеш-накопителя.
• Габариты и вес: 4.4 x 43.9 x 50.5 см (ВxШxГ), вес 9.3 кг.
• Уровень шума: От 63.9 дБА до 66.4 дБА в зависимости от скорости вращения вентиляторов.

Производительность и Масштабируемость

• Пропускная способность коммутационной матрицы: 176 Гбит/с.
• Скорость пересылки пакетов: До 132 млн. пакетов в секунду (Mpps).
• Скорость на линии: Обеспечивает передачу трафика на линейной скорости на всех портах (уровни 2 и 3).
• Размер кадра (MTU): Поддержка jumbo frames до 9216 байт.
• Буферная память: 9 МБ общей буферной памяти для эффективного управления трафиком.
• Таблица MAC-адресов: 128 000 записей.
• Количество VLAN: До 4096.
• Маршрутизация: Таблица маршрутизации поддерживает 16 000 префиксов и 16 000 записей хостов.

Программные Возможности (Cisco NX-OS)

Функции Уровня 2 (L2):

• Полная поддержка VLAN (802.1Q), транков.
• Протоколы STP: Rapid PVST+ (802.1w) и MSTP (802.1s, до 64 экземпляров).
• Технологии агрегации: vPC (Virtual PortChannel), EtherChannel (до 16 портов в группе), LACP (802.3ad).
• Защита от штормов (unicast, multicast, broadcast).
• Private VLAN (PVLAN).

Функции Уровня 3 (L3):

• Статическая маршрутизация и динамические протоколы: RIP v2, EIGRP, OSPFv2, BGP.
• Протоколы резервирования шлюзов: HSRP, VRRP.
• Многопутевая маршрутизация (ECMP): До 32 путей.
• Контроль доступа: ACL (до 2000 на входе и 1000 на выходе), VRF-lite.
• Проверка обратного пути (uRPF).

Мультикаст (IP Multicast):

• Протоколы: PIM-SM, PIM-SSM.
• Механизмы выбора Rendezvous Point: BSR, Auto-RP, Static RP.
• Поддержка IGMP версий 2 и 3.

Качество Обслуживания (QoS):

• Классификация и маркировка трафика на основе CoS (802.1p), DSCP, ACL.
• 8 аппаратных очередей на порт.
• Алгоритмы планирования: Strict Priority, Weighted Round Robin (WRR).
• Управление перегрузками: WRED, ECN.

Безопасность:

• Расширенные ACL (L2-L4), VACL, PACL.
• Защита инфраструктуры: Control Plane Policing (CoPP).
• DHCP Snooping, Dynamic ARP Inspection.
• Аутентификация: RADIUS, TACACS+ с поддержкой RBAC.
• Шифрование управления: SSHv2, SNMPv3.

Управление и Мониторинг:

• Интерфейсы: CLI, SNMP (v1-3), XML (NETCONF), REST API.
• Анализ трафика: Local SPAN, ERSPAN, Cisco Nexus Data Broker.
• Отказоустойчивость: Конфигурационный rollback.
• Диагностика: Встроенный анализатор пакетов, расширенный мониторинг буферов.
• Синхронизация времени: NTP, PTP (IEEE 1588) boundary clock.
• Интеграция: Поддержка Cisco DCNM для централизованного управления.

Питание и Эксплуатационные Параметры

• Типовая потребляемая мощность: 120 Вт (при полной нагрузке на все порты).
• Блоки питания: AC (100-240 В, 50-60 Гц) или DC (-40...-72 В).
• Тепловыделение: 409 BTU/ч (типовое), 423 BTU/ч (максимальное).
• Условия эксплуатации:
  • Температура: от 0°C до +40°C.
  • Влажность: от 10% до 85% без конденсата.
  • Высота: до 3000 метров.

Коммутатор Cisco Nexus N3K-C3048TP-1GE — это сбалансированное решение, предлагающее высокую плотность портов, надежность корпоративного уровня и богатый набор функций для построения эффективной, безопасной и легко управляемой сетевой инфраструктуры в центре обработки данных.
