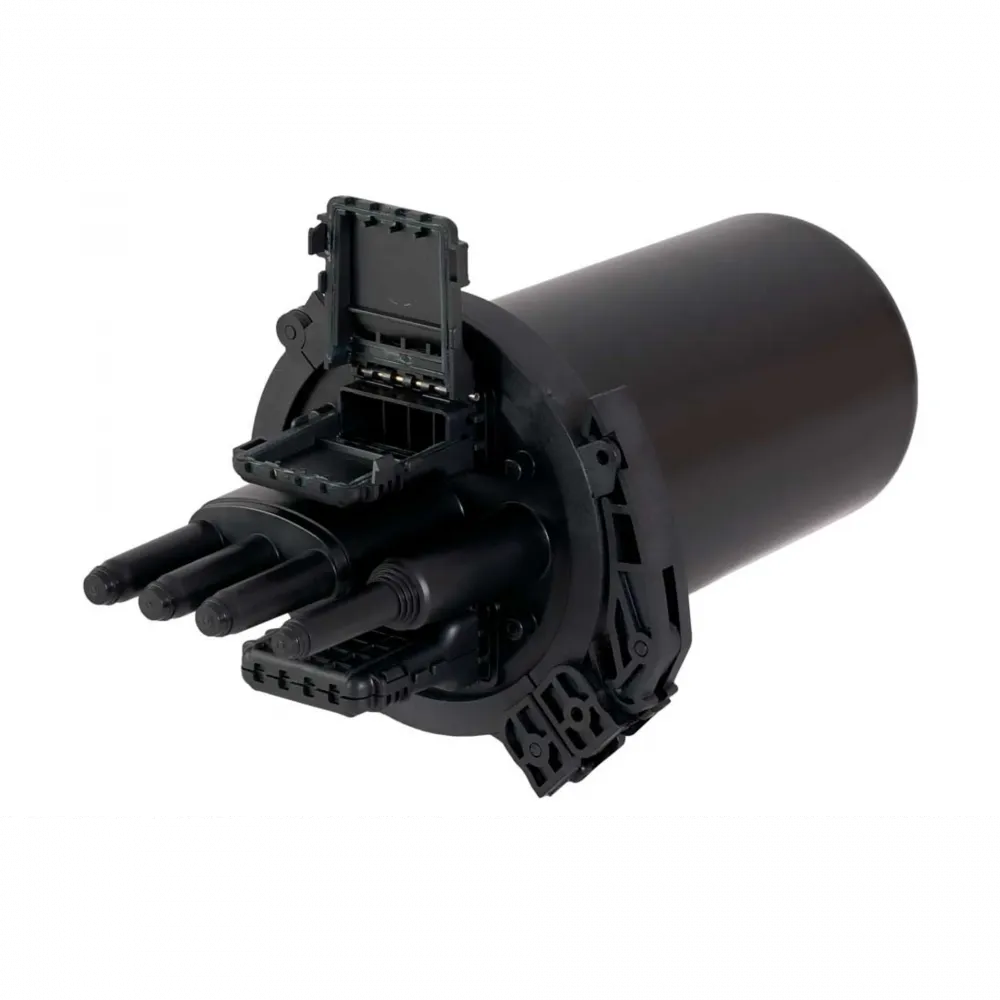

Муфта-кросс МКО-Х7/С09-8SC-2AD ССД

Назначение и особенности муфты МКО-Х7 Тупиковая муфта МКО-Х7 предназначена для монтажа и ответвления волоконно-оптических линий связи. Ее ключевая задача — создание точки перехода с подвесного магистрального кабеля на абонентские самонесущие дроп-кабели (ССД). Основная особенность линейки — внешнее подключение абонентов через отдельные гермовводы на корпусе.

Конструкция и ключевые преимущества

• Наружное подключение абонентов: Абонентские линии подключаются снаружи муфты через специальные адаптеры-гермовводы.
• Тип адаптеров: В гермовводы возможна установка оптических адаптеров типа SC или LC.
• Механическая герметизация корпуса: Обеспечивается эластичной кольцевой прокладкой и армированным пластиковым хомутом с уникальным замком.
• Удобный замок хомута: При открывании защелка превращается в рычаг, что позволяет легко и быстро снять хомут без инструментов.

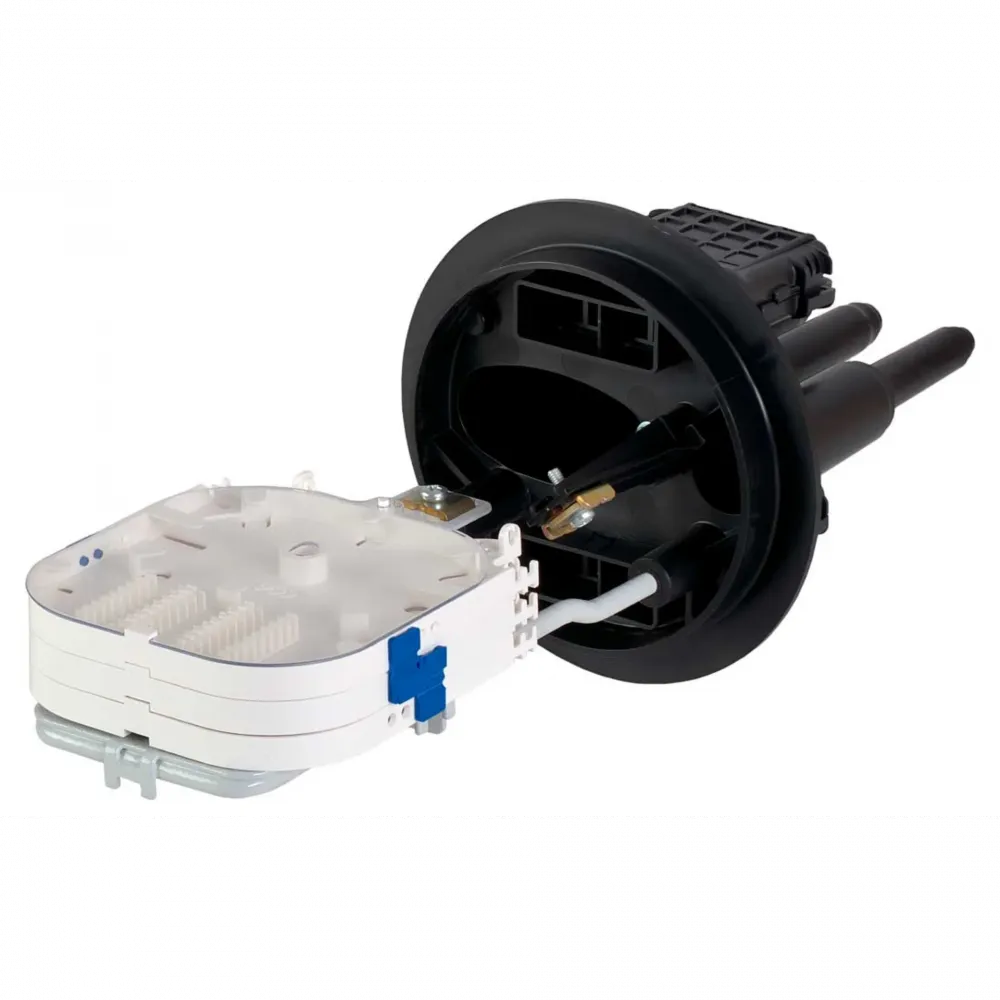

Комплектация и монтажные решения

• Ввод магистрального кабеля: Крепление и герметизация подвесного оптического кабеля (ОК) выполняется с помощью термоусаживаемых трубок (ТУТ).
• Ввод абонентских кабелей: Осуществляется через адаптеры на оголовнике. Отверстия в гермовводах позволяют вводить дроп-кабели с разъемами SC.
• Герметизация дроп-кабелей: Достигается за счет эластичного геля внутри адаптера, обеспечивающего надежную защиту от влаги и пыли.
• Универсальное крепление: Для монтажа на опорах или стенах доступен уникальный кронштейн для подвески.
• Преимущество кронштейна: Конструкция позволяет многократно снимать и устанавливать муфту без повторной фиксации, специального инструмента или расходных материалов (монтажной ленты).

Важные технические примечания Температурный диапазон эксплуатации, указанный для муфты-кроса, относится к базовому изделию. При установке внутрь муфты комплектующих (адаптеров, пигтейлов, сплиттеров) общий рабочий температурный диапазон может быть ограничен характеристиками этих установленных компонентов.
