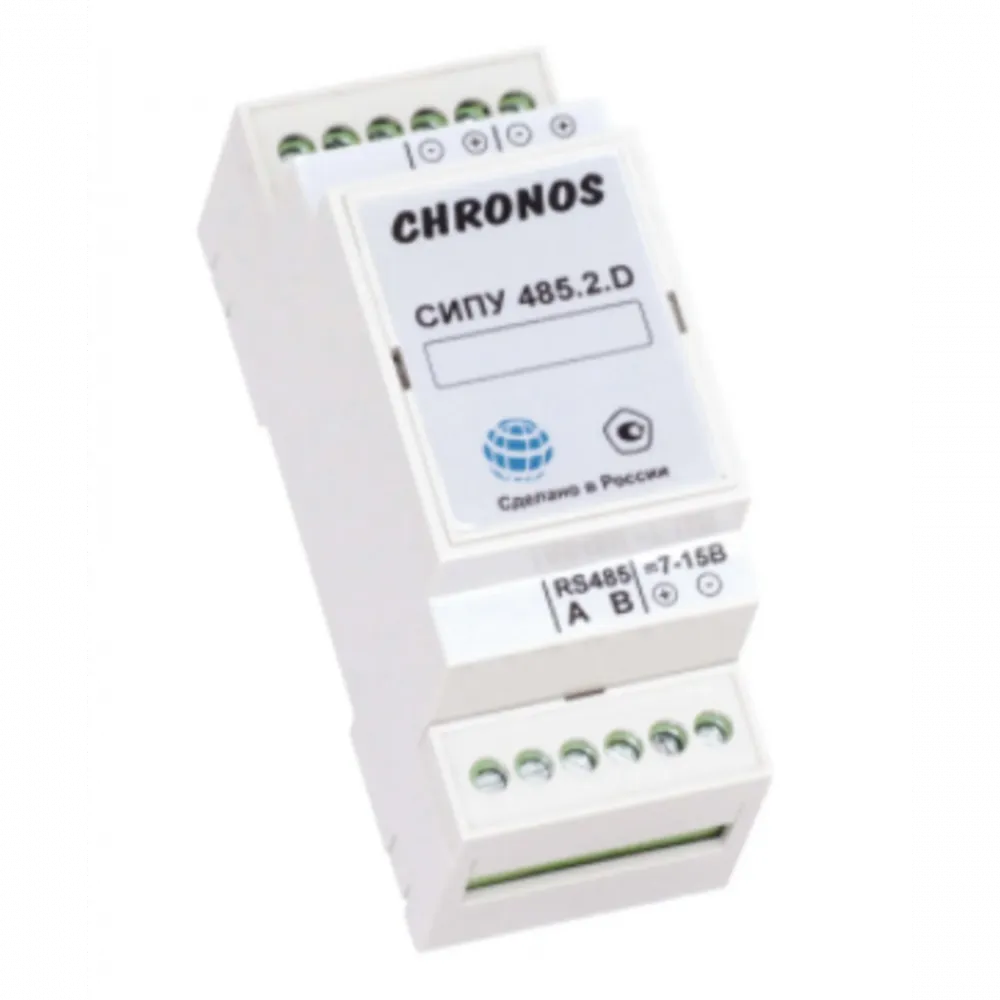

Счетчик импульсов проводной универсальный SET.SIPU.RS.2.N.DIN СЭТ.469333.208-07

Назначение и применение Счетчик импульсов «СИПУ» (Счетчик Импульсов Проводной Универсальный) предназначен для высокоточного измерения и учета количества импульсов в системах автоматизированного сбора, контроля и учета энергоресурсов (АСКУЭР). Устройство интегрируется в системы диспетчеризации для мониторинга потребления энергоносителей.

Ключевые особенности

• Два универсальных входа для подключения различных датчиков.
• Высокая точность измерений с погрешностью ±0.5%.
• Надежная передача данных по интерфейсу RS-485.
• Универсальное питание и низкое энергопотребление.
• Прочный корпус для эксплуатации в широком диапазоне условий.

Технические характеристики счетчика импульсов

Основные параметры

• Количество измерительных входов: 2
• Типы поддерживаемых входов: СХ (счетчик с герконом), ОК (открытый коллектор), N (сигнал NAMUR).
• Минимальная длительность входного импульса: 500 мс.
• Предел допускаемой относительной погрешности: ±0.5%.

Интерфейс и связь

• Интерфейс передачи данных: RS-485.
• Тип выходного сигнала: «Сухой контакт», открытый коллектор или сигнал по спецификации NAMUR (в зависимости от модификации и конфигурации).

Электропитание и энергопотребление

• Напряжение питания: внешний источник постоянного тока 7 – 15 В.
• Ток потребления: не более 50 мА.

Конструктивные и экологические параметры

• Степень защиты оболочки: IP20.
• Диапазон рабочих температур: от -40 °С до +55 °С.
• Относительная влажность воздуха: до 90% при температуре +30 °С.
• Срок службы: не менее 12 лет.
• Габаритные размеры (Д x Ш x В): 95 мм x 58 мм x 37 мм.
• Масса: 150 г.

Комплектация и монтаж

• Монтаж: На DIN-рейку стандартного типа.
• Артикул / Модель: SET.SIPU.RS.2.N.DIN
• Обозначение по документации: СЭТ.469333.208-07

Области применения счетчика СИПУ

• Автоматизированные системы коммерческого учета электроэнергии (АСКУЭ).
• Системы учета тепловой энергии и теплоносителя.
• Учет расхода воды, газа и других сред.
• Промышленная автоматизация для подсчета импульсов от технологического оборудования.
• Диспетчеризация и телеметрия в ЖКХ и на промышленных объектах.

Универсальный счетчик импульсов SET.SIPU.RS.2.N.DIN обеспечивает надежный и точный сбор данных для эффективного управления энергоресурсами.
