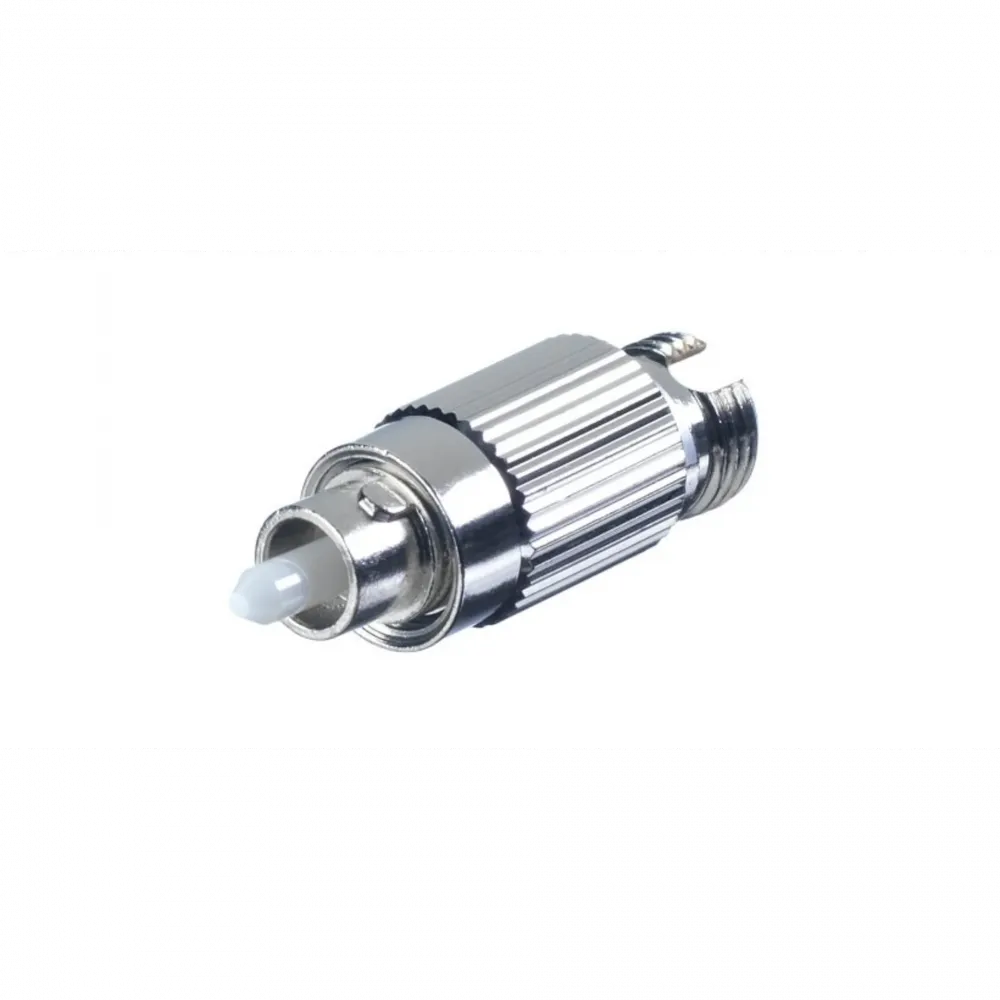

Аттенюатор SNR-ATT-MF-FC-15dB (Male-Female)

Оптический аттенюатор — это пассивный компонент волоконно-оптической линии связи (ВОЛС), предназначенный для точного и контролируемого снижения мощности оптического сигнала без искажения его формы. Это ключевой инструмент для защиты приемного оборудования и настройки параметров линии.

Принцип работы

Работа устройства основана на одном из двух физических принципов:

• Создание точно рассчитанного воздушного зазора между торцами соединяемых волокон.
• Использование специального элемента с заданным коэффициентом светопропускания.

Классификация и конструкция

Аттенюаторы различаются по ключевым параметрам, что позволяет подобрать оптимальное решение для любой задачи.

По типу затухания:

• Фиксированные — вносят строго заданный, неизменный уровень ослабления (как модель SNR-ATT-MF-FC-15dB).
• Регулируемые (переменные) — позволяют плавно изменять уровень затухания в определенном диапазоне.

По конструктивному исполнению:

• Female-Female (Розетка-Розетка): для соединения двух пигтейлов с коннекторами.
• Male-Female (Вилка-Розетка): для включения в разрыв линии между пигтейлом и портом оборудования.
• Male-Male (Вилка-Вилка): для прямого соединения с двумя розетками оборудования или панелями.

Описание модели SNR-ATT-MF-FC-15dB

Данная модель представляет собой фиксированный аттенюатор с высокими эксплуатационными характеристиками.

Ключевые характеристики:

• Тип волокна: Одномодовое (SM).
• Тип разъема: FC.
• Полировка разъема: UPC (Ultra Physical Contact).
• Конструкция: Male-Female (Вилка-Розетка).
• Фиксированное затухание: 15 дБ.
• Диапазон рабочих длин волн: 1260–1650 нм.
• Диапазон рабочих температур: -40°C до +75°C.

Преимущества и качественные показатели

Использование аттенюаторов SNR-ATT обеспечивает надежность и стабильность работы ВОЛС благодаря следующим параметрам:

• Высокая стабильность: Гарантированное и неизменное значение вносимого затухания.
• Низкие обратные отражения: Полировка UPC минимизирует потери на обратное рассеяние (ORL).
• Широкий температурный диапазон: Стабильная работа в экстремальных условиях.
• Прочность и компактность: Надежный металлический корпус и малые габариты для удобства монтажа.

Области применения

Оптические аттенюаторы востребованы в различных отраслях телекоммуникаций и измерительной техники:

• Коммуникационные системы: Для согласования уровней мощности в магистральных и городских сетях.
• Сети CATV (кабельного телевидения): Для выравнивания уровня сигнала в широкополосных оптических сетях.
• Тестовое и измерительное оборудование: Для калибровки и моделирования реальных условий работы линии.
• Промышленные и исследовательские применения: В волоконно-оптических датчиках и лабораторных стендах.

Аттенюатор SNR-ATT-MF-FC-15dB является оптимальным решением, когда требуется внести точное фиксированное ослабление в 15 дБ в линии связи с разъемами FC.
