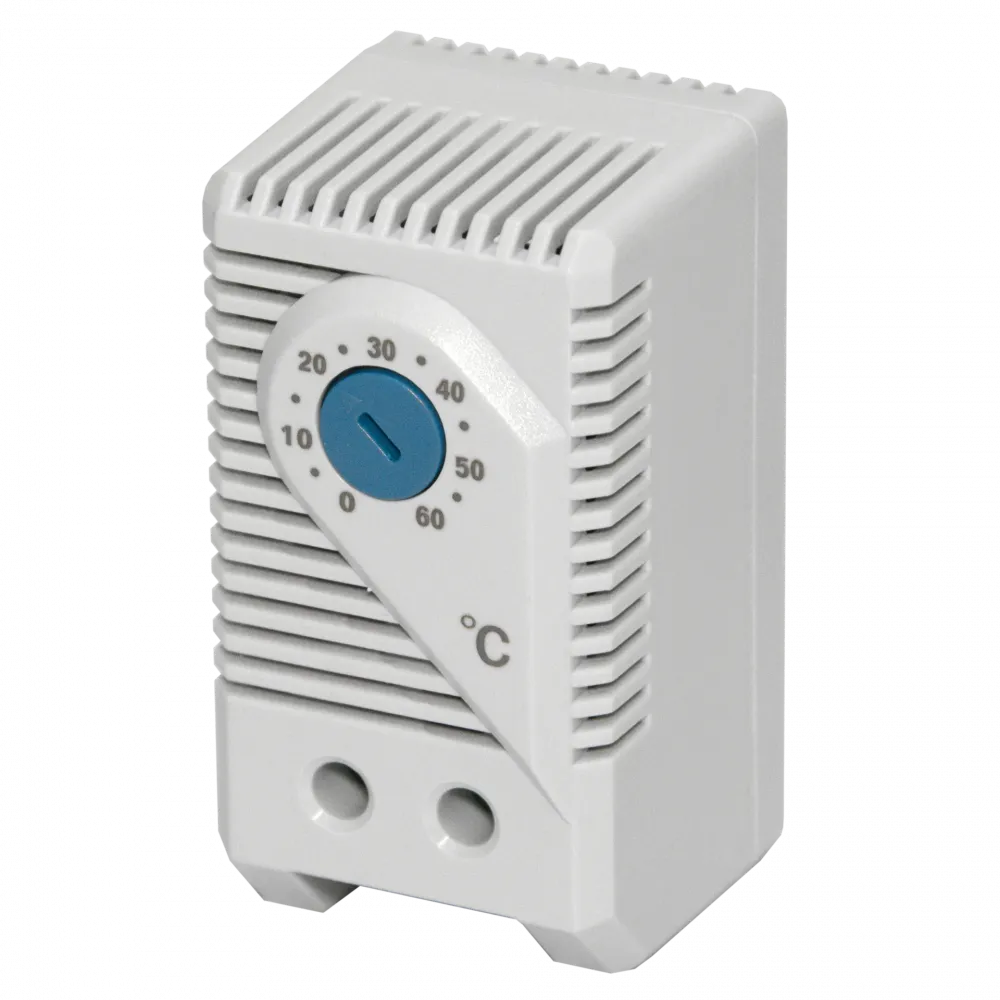

Блок управления климатом (термостат) для вентиляторов и вентиляторных полок

Основные характеристики и назначение Блок управления климатом представляет собой термостат, предназначенный для точного поддержания заданного температурного режима внутри электротехнических шкафов, стоек и других закрытых пространств. Устройство автоматически регулирует работу систем охлаждения и обогрева, предотвращая перегрев или переохлаждение оборудования.

Ключевые технические параметры

• Диапазон регулировки температуры: от 0 до +60 °C.
• Гистерезис (зона нечувствительности): 7 °C.
• Тип выходных контактов: нормально разомкнутые (NO).
• Способ монтажа: на DIN-рейку.
• Принцип работы: биметаллический датчик.

Функциональные возможности термостата

• Двухпороговая регулировка: Установка верхнего и нижнего пределов температуры.
• Управление климатическим оборудованием: Автоматическое включение и отключение вентиляторов, вентиляторных полок, теплообменников или маломощных нагревателей.
• Интеграция в системы мониторинга: Активация сигнальных устройств или передатчиков для удаленного оповещения о выходе температуры за установленные рамки.

Области применения

• Электротехнические шкафы и щиты управления.
• Серверные стойки и телекоммуникационные шкафы.
• Шкафы с автоматикой и контрольно-измерительными приборами.
• Любые закрытые конструкции, требующие поддержания стабильной температуры.

Схема подключения термостата

Необходимые компоненты:

• Блок управления климатом (термостат).
• Управляемое устройство (вентилятор, вентиляторная полка, сигнальный модуль).
• Источник питания 220В.
• Монтажные провода.

Пошаговая инструкция по подключению:

1. Монтаж устройства

   • Закрепите корпус термостата на стандартной DIN-рейке внутри шкафа.

2. Подключение питания

   • Подсоедините фазный провод (L) от сети 220В к клемме L на термостате.
   • Подсоедините нулевой провод (N) от сети 220В к клемме N на термостате.

3. Подключение нагрузки

   • Подсоедините один провод от управляемого устройства (например, вентилятора) к клемме L (или отдельной клемме питания, если предусмотрено).
   • Подсоедините второй провод от управляемого устройства к выходной клемме термостата, обозначенной как NO (нормально разомкнутый контакт).

4. Настройка параметров

   • С помощью регуляторов на лицевой панели установите желаемый верхний и нижний порог температуры.
   • Учтите, что включение и выключение нагрузки будет происходить с гистерезисом в 7°C относительно заданных порогов.

Преимущества использования

• Компактный монтаж на DIN-рейку экономит пространство.
• Надежная биметаллическая система без необходимости внешнего питания датчика.
• Простота настройки и подключения.
• Повышение надежности и срока службы оборудования в шкафу за счет оптимального теплового режима.
• Готовое решение для организации базовой системы климат-контроля.
