Датчик напряжения на DIN рейку Phase Detector-DIN с дискретным выходом

Назначение и область применения Устройство SNR-PHD-DIN-1.0 является ключевым компонентом для контроля сетевого напряжения в системах автоматизации. Его основная функция — детектирование присутствия напряжения в однофазной сети 220В и передача этого статуса на управляющее оборудование.

• Контроль однофазной сети: Используется для мониторинга наличия напряжения 220В.
• Мониторинг трехфазной сети: Применение трех датчиков позволяет организовать контроль за состоянием всех трех фаз (A, B, C) с выводом дискретных сигналов по каждой.
• Интеграция с системами SNR: Предназначен для совместной работы с контроллерами серии SNR-ERD.

Ключевые особенности и преимущества

• Компактный монтаж: Устройство предназначено для установки на стандартную DIN-рейку 35 мм, что экономит место в щите.
• Надежный дискретный выход: В качестве базового элемента используется проверенное промежуточное реле Finder 40.31 с контактами, рассчитанными на долгосрочную работу.
• Простое подключение: Катушка реле подключается непосредственно к контролируемой сети 220В, что упрощает инсталляцию.
• Универсальная совместимость: Полностью совместим со всеми устройствами серии SNR-ERD. Сигнал с контактов реле подается на дискретные входы (DIO) контроллера, настроенные на режим "Вход".
• Готовое решение: Готовое изделие для надежного детектирования фазы, не требующее самостоятельной сборки и тестирования цепей.

Принцип работы и подключение

1. Детектирование: Силовые клеммы датчика подключаются к контролируемой сети переменного тока 220В.
2. Преобразование: При наличии напряжения в сети катушка реле Finder 40.31 находится под напряжением и реле срабатывает.
3. Формирование сигнала: Механические контакты реле изменяют свое состояние (замыкаются или размыкаются, в зависимости от схемы).

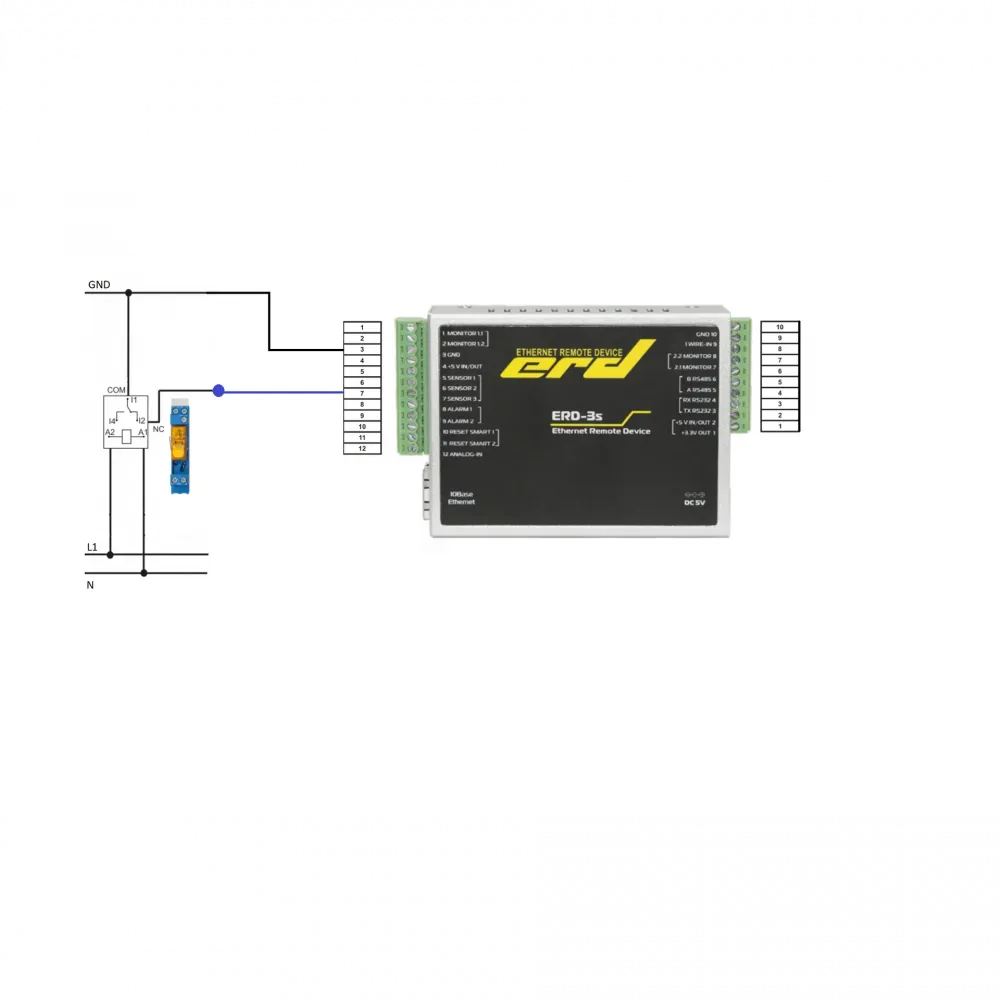

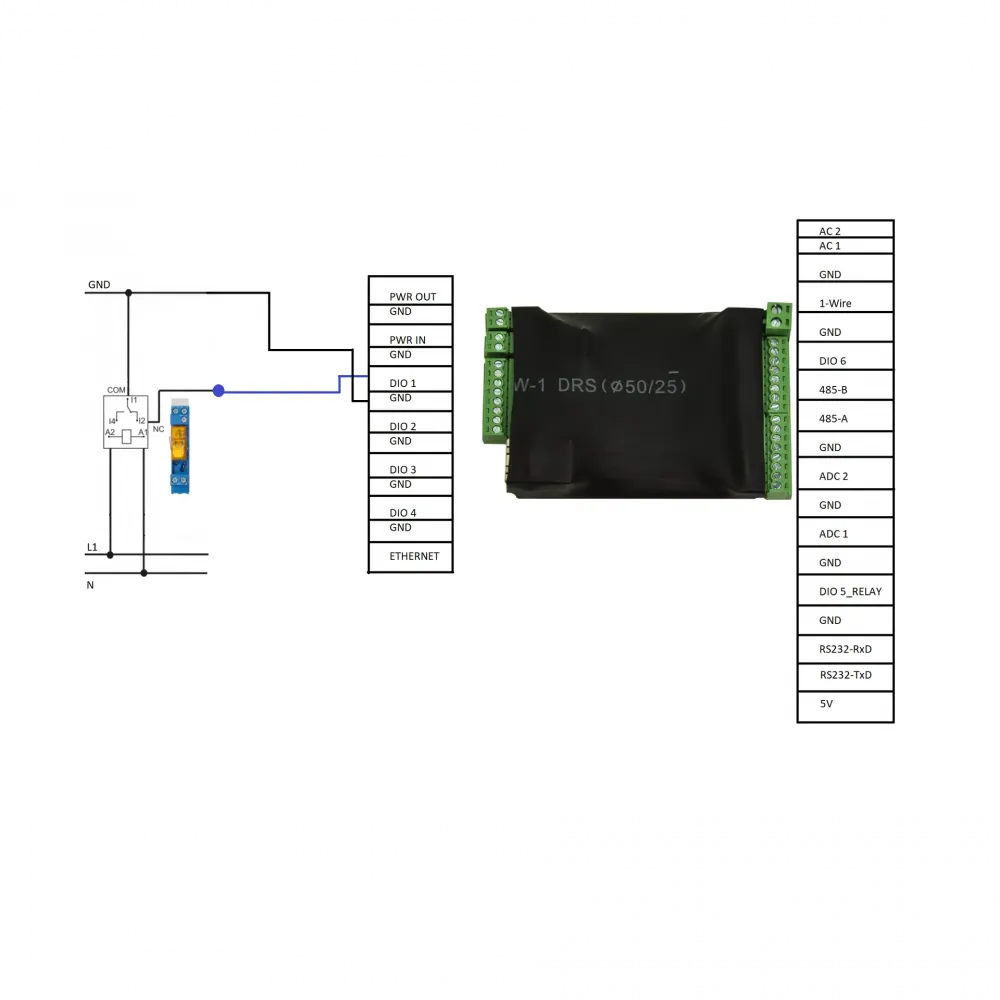

4. Передача данных: Эти контакты подключаются к дискретному входу контроллера SNR-ERD. Контроллер, настроенный на чтение дискретного входа, получает четкий сигнал о наличии (или отсутствии) напряжения в сети.

Технические характеристики

• Модель изделия: SNR-PHD-DIN-1.0
• Контролируемое напряжение: ~220В, 50Гц (одна фаза)
• Выходной сигнал: Гальванически развязанный дискретный сигнал (сухой контакт реле)

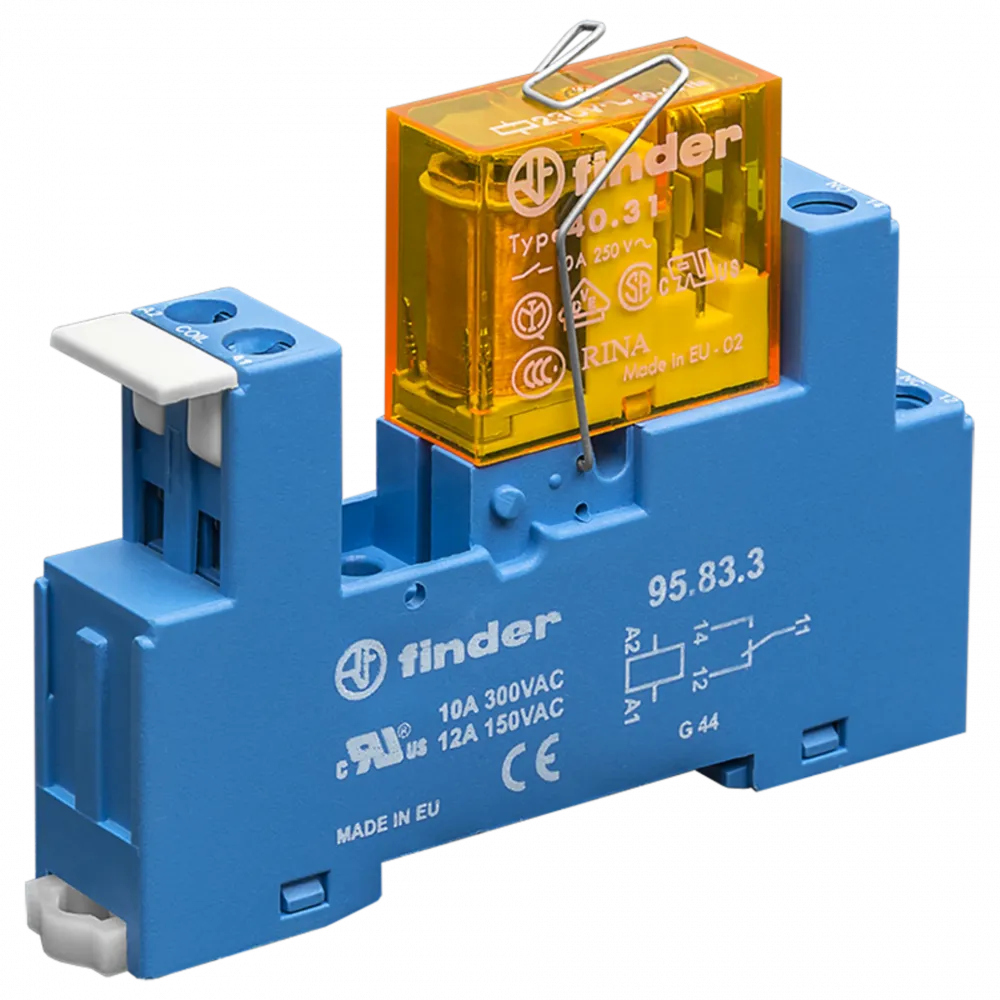

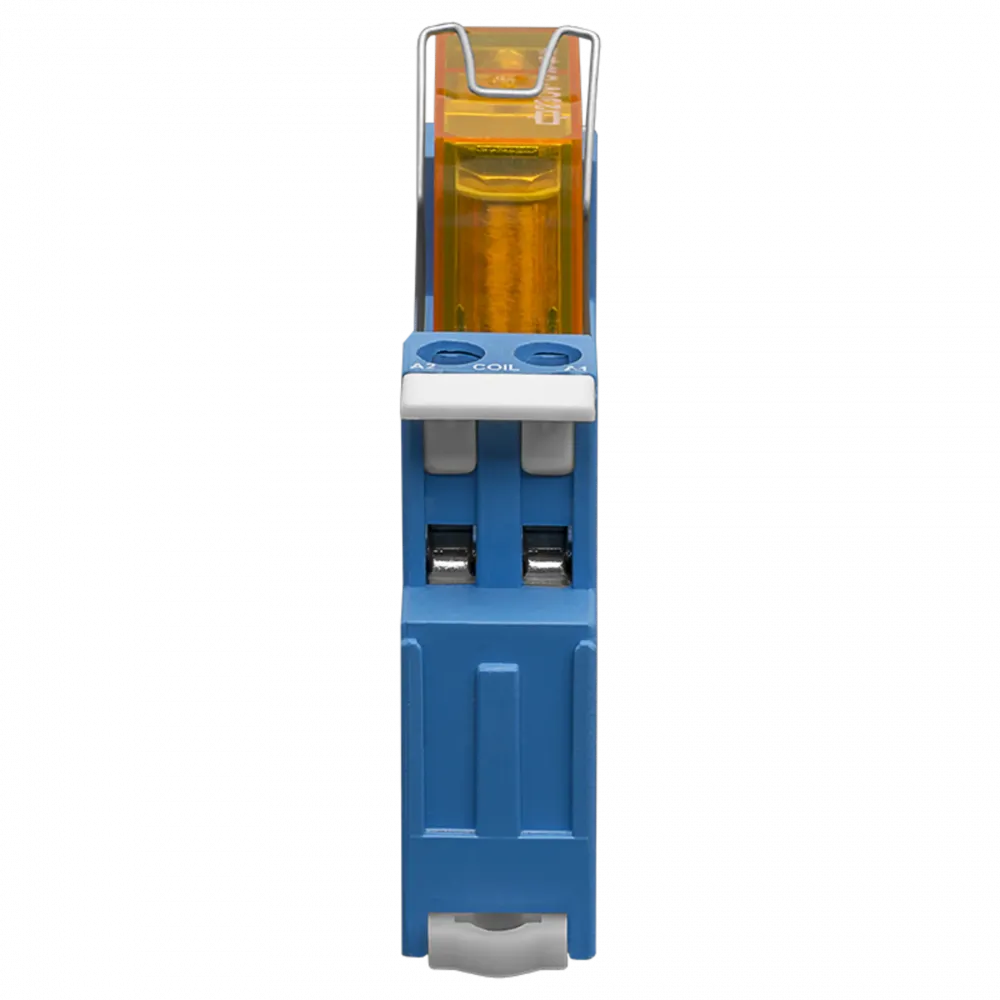

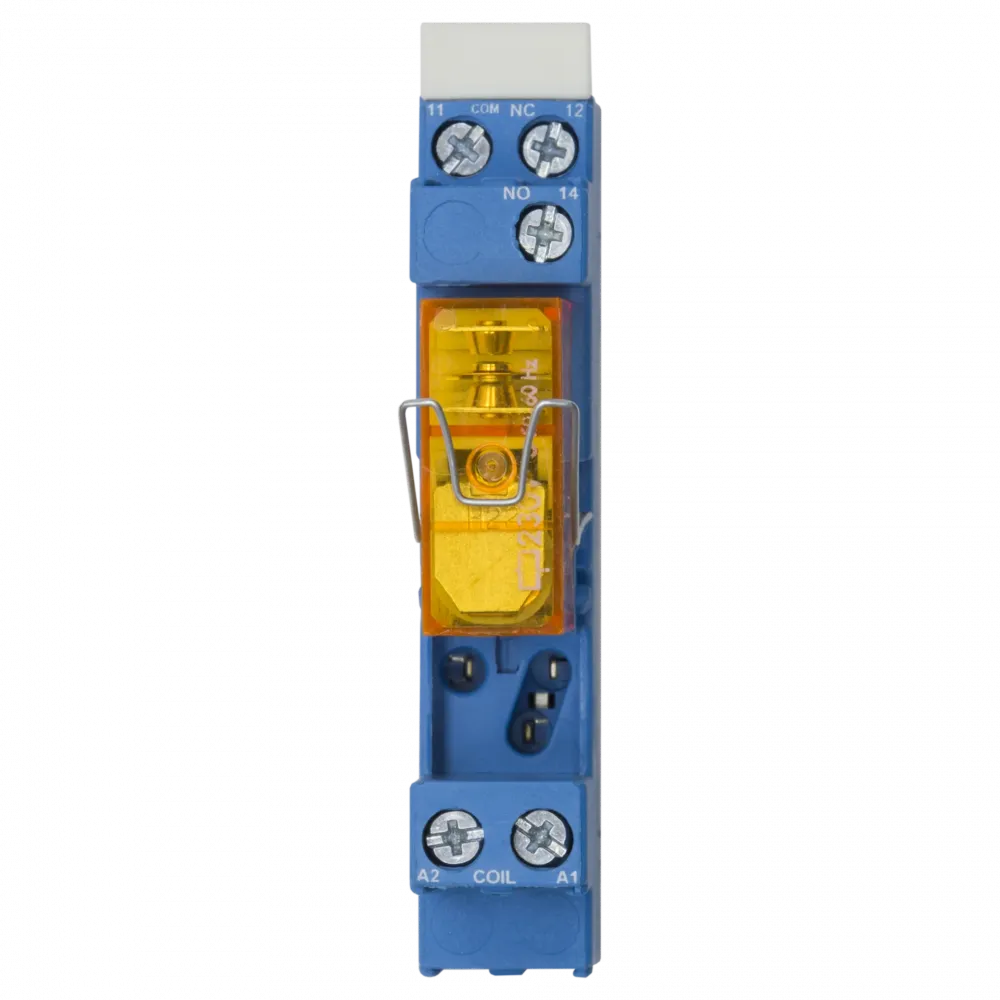

• Базовый компонент: Промежуточное реле Finder 40.31, катушка 220В AC
• Способ монтажа: DIN-рейка 35 мм (TH35)
• Совместимость: Устройства серии SNR-ERD (SNR-ERD-100, SNR-ERD-200, SNR-ERD-300 и др.)

Комплектация

• Датчик напряжения Phase Detector-DIN (SNR-PHD-DIN-1.0) — 1 шт.
• Инструкция по монтажу и подключению — 1 шт.

Сценарии использования

• Сигнализация пропадания фазы на критическом оборудовании.
• Контроль исправности вводных автоматов и цепей питания.
• Организация простой сигнализации о наличии напряжения в удаленных щитах.
• Мониторинг состояния трехфазного питания (в комплекте из 3 шт.) с пофазным контролем.
