Name: Делитель оптический планарный бескорпусный SNR-PLC-M-1x2-SC/APC
Brand: SNR
SKU: SNR-PLC-M-1x2-SC/APC
Price: 68290 UZS
Availability: OutOfStock

Делитель оптический планарный бескорпусный SNR-PLC-M-1x2-SC/APC

Артикул
SNR-PLC-M-1x2-SC/APC
Производитель
SNR
Вносимые потери dB
4,1
Все характеристики

Под заказ ✓

68 290 сум

✔ Сервисная информация

Информация о товарах на сайте носит справочный характер и не является публичной офертой. Актуальные условия поставки и наличие оборудования уточняйте у менеджеров Netora.

Производитель может изменять внешний вид, технические характеристики и комплектацию без предварительного уведомления.

Под заказ ✓

68 290 сум

Делитель оптический планарный бескорпусный SNR-PLC-M-1x2-SC/APC

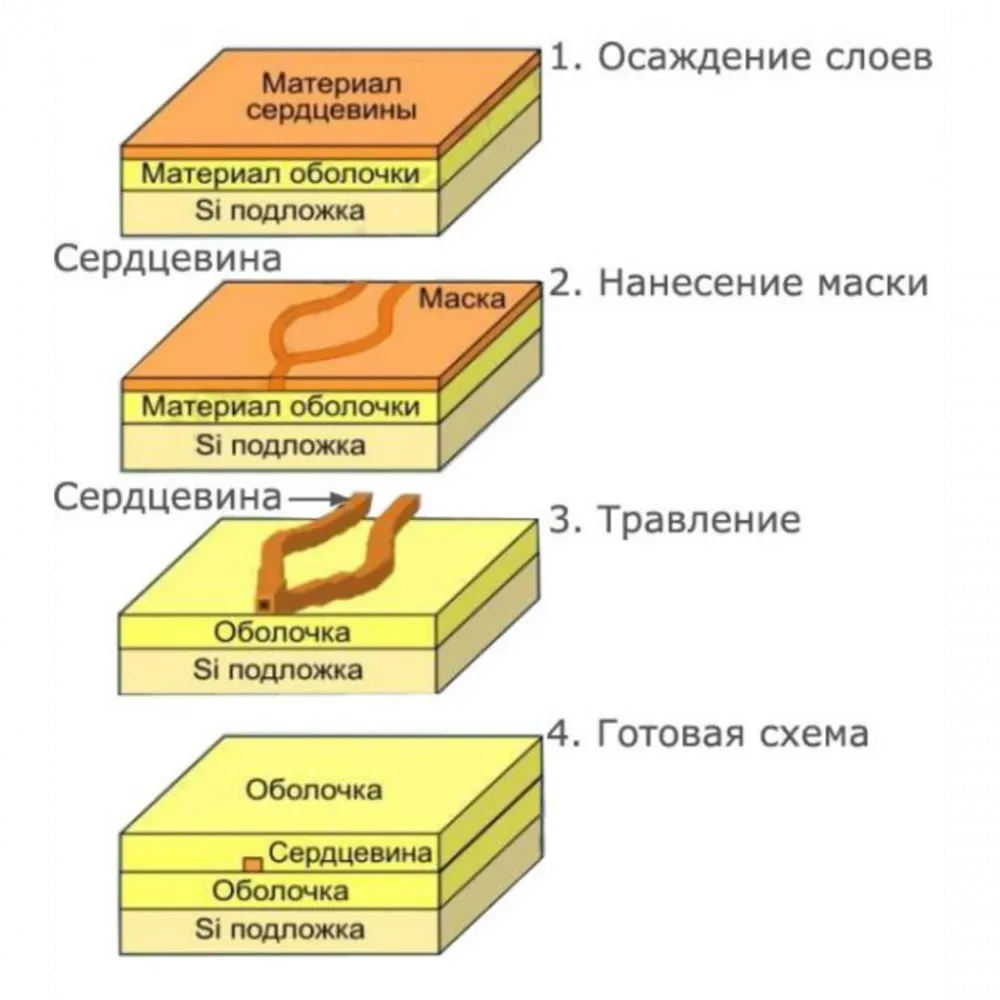

Применение новейших пленочных технологий в построении оптических устройств Использование передовых планарных световодных технологий (PLC) позволяет создавать высокоинтегрированные и малогабаритные оптические компоненты с превосходными характеристиками. PLC-делители отличаются исключительной стабильностью параметров, высокой надежностью и работой в сверхшироком спектральном диапазоне, что делает их идеальным решением для современных волоконно-оптических сетей.

Ключевые преимущества технологии:

Малые габариты и высокая плотность компоновки.
Отличная стабильность всех параметров.
Высокая надежность и долговечность.
Широкая полоса пропускания для работы с несколькими длинами волн.

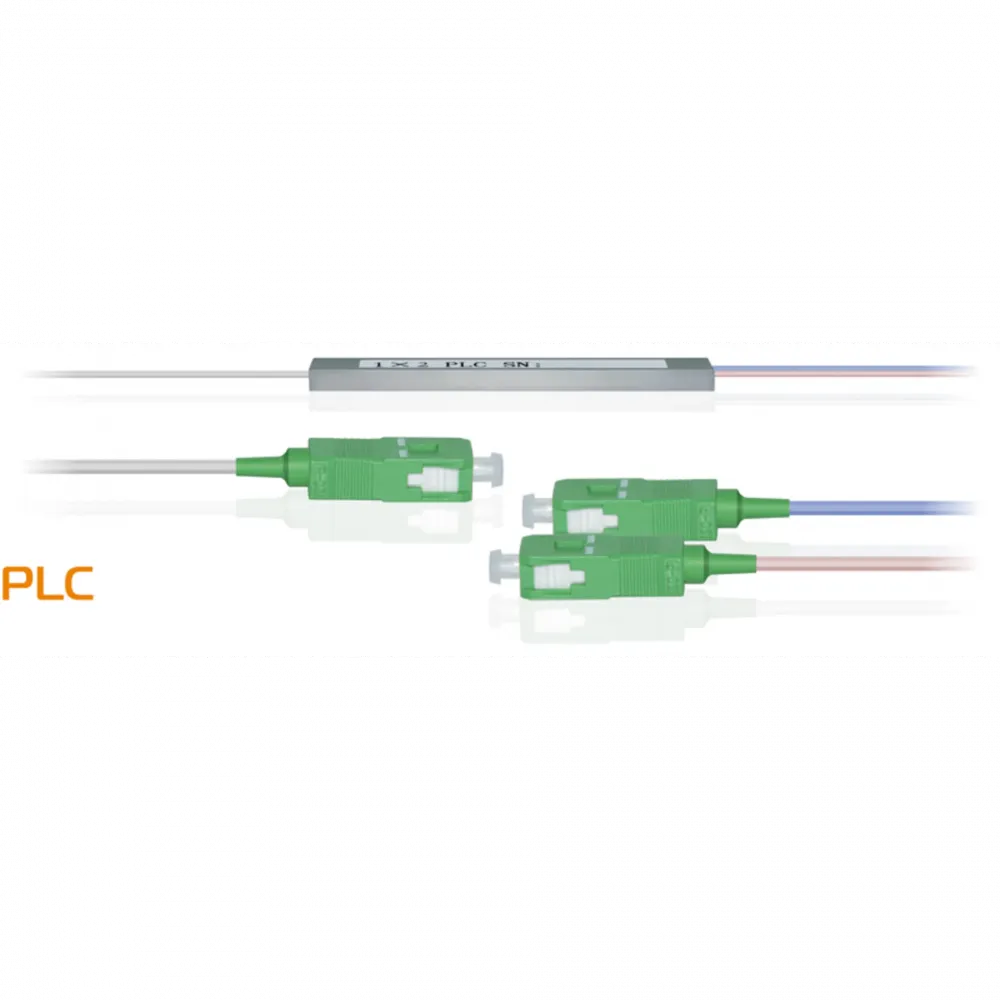

Внимание! Данный делитель поставляется в бескорпусном исполнении с заводской оконцовкой оптическим коннектором SC/APC. Доступны другие варианты исполнения: в корпусе или без него, с коннекторами SC/UPC или без оконцовки (пигтейл).

Область применения делителя SNR-PLC-M-1x2-SC/APC:

Сети CATV (КТВ): Распределение телевизионного сигнала по волоконно-оптическим линиям.
Сети PON (Passive Optical Network): Построение пассивных оптических сетей доступа (GPON, EPON, XG-PON).
Сети FTTH (Fiber To The Home): Прокладка оптического волокна непосредственно до квартиры или дома абонента.

Технические характеристики

Основные параметры для типа 1×2:

Тип делителя: PLC (Планарный)
Конфигурация деления: 1×2
Рабочий диапазон длин волн: 1260 – 1650 нм
Тип оптического волокна: Corning SMF-28e (стандартное одномодовое)
Оконцовка: Оптический коннектор SC/APC (синий корпус, угол полировки 8°)

Эксплуатационные характеристики:

Рабочая температура: от -40°C до +85°C
Температура хранения: от -40°C до +85°C

Оптические характеристики (для 1×2):

Параметр	Значение	Примечание
Вносимые потери (Insertion Loss)	≤ 4.0 дБ
Равномерность каналов (Uniformity)*	≤ 0.4 дБ	*Воспроизводимость
Направленность (Directivity)	≥ 55 дБ
Возвратные потери (Return Loss)	≥ 55 дБ
Поляризационно-зависимые потери (PDL)	≤ 0.2 дБ
Зависимость потерь от длины волны (WDL)	≤ 0.5 дБ	В рабочем диапазоне
Зависимость потерь от температуры (TDL)	≤ 0.5 дБ	В диапазоне -40°C ~ +85°C

Сравнительная таблица параметров для других конфигураций (без оконцовки):

Тип PLC делителя	Вносимые потери (дБ, макс.)	Равномерность (дБ, макс.)	PDL (дБ, макс.)
1×2	4.0	0.4	0.2
1×4	7.4	0.6	0.2
1×8	10.5	0.8	0.3
1×16	13.7	1.0	0.3
1×32	16.7	1.2	0.3
1×64	21.0	1.8	0.4
2×2	4.2	0.6	0.2
2×4	7.8	1.0	0.2
2×8	11.0	1.2	0.3
2×16	14.2	1.5	0.3
2×32	17.5	1.8	0.3

Примечание: Параметры Направленность (≥55 дБ), Возвратные потери (≥55 дБ), WDL (≤0.5 дБ) и TDL (≤0.5 дБ) являются стандартными для всех конфигураций делителей в данной серии.
