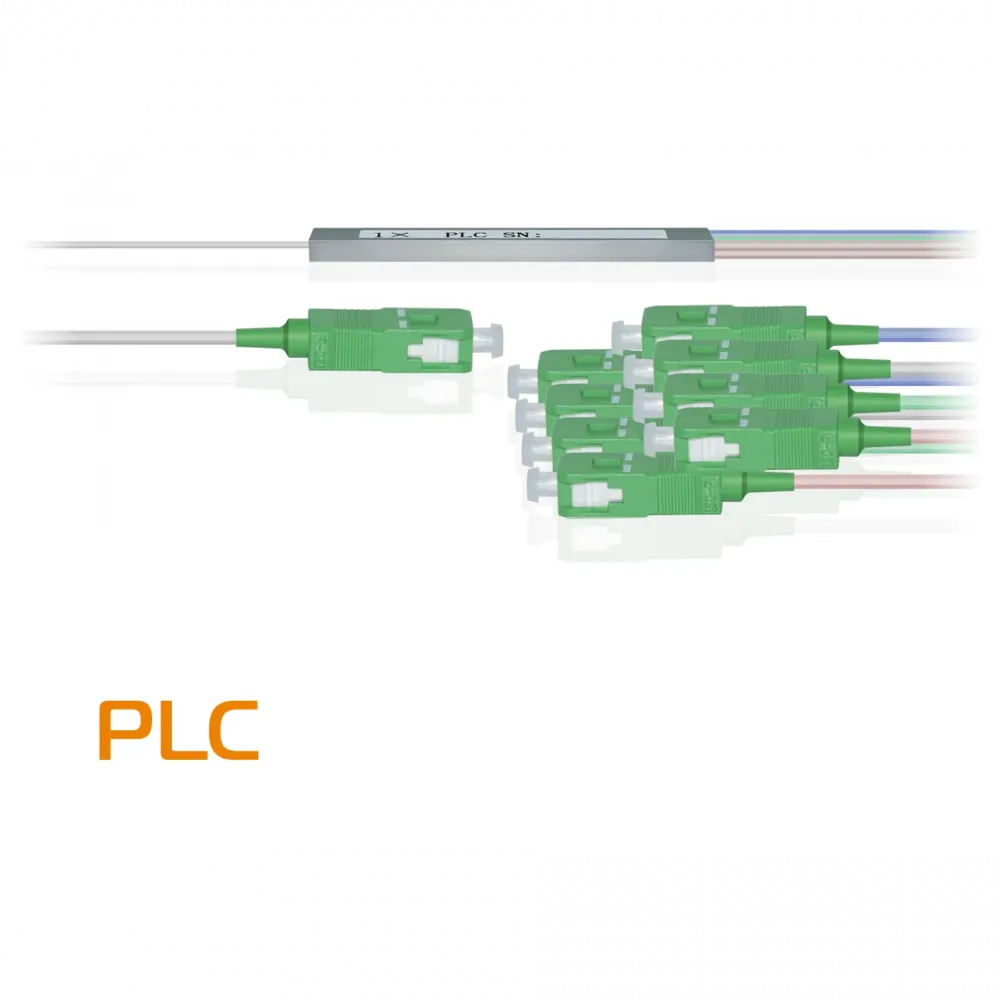

- АртикулPLC-M-1x8-SC/APC
- ПроизводительB-OptiX
- Вносимые потери dB11
- Все характеристики
Применение новейших планарных технологий в оптических устройствах Современные планарные технологии (PLC) произвели революцию в производстве пассивных оптических компонентов. Их применение позволяет создавать исключительно компактные и надежные устройства с превосходными техническими характеристиками. Планарные оптические делители отличаются широким рабочим диапазоном, стабильностью параметров в различных условиях эксплуатации и высокой долговечностью, что делает их идеальным решением для построения высокопроизводительных сетей.
Внимание: Гибкие варианты поставки Вы можете заказать данный планарный делитель в бескорпусном исполнении с оконцовкой оптическими коннекторами SC/APC, SC/UPC или в неоконцованном виде (пигтейл) для самостоятельного монтажа.
Область применения PLC делителей
- Сети кабельного телевидения (КТВ)
- Пассивные оптические сети (PON: GPON, EPON, XG-PON)
- Волоконно-оптические линии доступа (FTTH, FTTx)
Технические характеристики делителя PLC-M-1x8
Ключевые параметры для модели 1×8
| Параметр | Значение |
|---|---|
| Тип делителя | PLC 1×8 |
| Рабочий диапазон длин волн | 1260 – 1650 нм |
| Вносимые потери (Insertion Loss) | ≤ 10.5 дБ |
| *Однородность (Uniformity)** | ≤ 0.8 дБ |
| Направленность (Directivity) | ≥ 55 дБ |
| Возвратные потери (Return Loss) | ≥ 55 дБ |
| Поляризационно-зависимые потери (PDL) | ≤ 0.3 дБ |
| Длинноволновые зависимости потерь (WDL) | ≤ 0.5 дБ |
| Температурно-зависимые потери (TDL) | ≤ 0.5 дБ |
| Тип оптического волокна | Corning SMF-28e (G.652.D) |
| Рабочая температура | от -40°C до +85°C |
| Температура хранения | от -40°C до +85°C |
Сравнительная таблица параметров для других типов делителей
| Тип PLC делителя | Вносимые потери (max), дБ | Однородность (max), дБ | PDL (max), дБ |
|---|---|---|---|
| 1×2 | 4.0 | 0.4 | 0.2 |
| 1×4 | 7.4 | 0.6 | 0.2 |
| 1×8 | 10.5 | 0.8 | 0.3 |
| 1×16 | 13.7 | 1.0 | 0.3 |
| 1×32 | 16.7 | 1.2 | 0.3 |
| 1×64 | 21.0 | 1.8 | 0.4 |
| 2×2 | 4.2 | 0.6 | 0.2 |
| 2×4 | 7.8 | 1.0 | 0.2 |
| 2×8 | 11.0 | 1.2 | 0.3 |
| 2×16 | 14.2 | 1.5 | 0.3 |
| 2×32 | 17.5 | 1.8 | 0.3 |
Примечание: Однородность (Uniformity) — это максимальная разница вносимых потерь между выходными портами.
Память
- Вносимые потери dB11
- Возвратные потери55
- Воспроизводимость11
- Количество входовДа
- Количество выходов8
- КорпусныеНет
- Направленность55
- Рабочий диапазон1260-1650нм
- РавномерныйДа
- РазъемыSC/APC
- ТипPLC
- Тип оптического волокнаCorning SMF-28e
