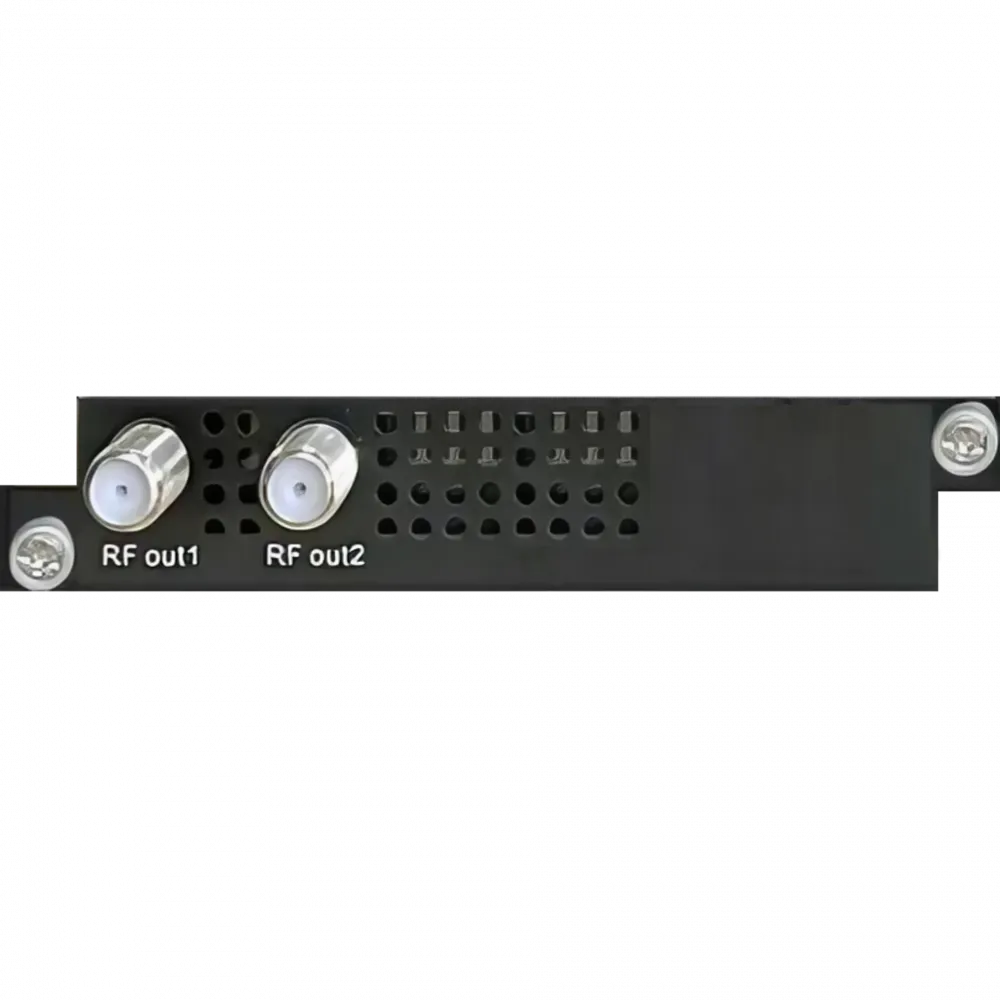

Карта QAM модулятора С064MOD для SNR-IPQAM-48

Основные технические характеристики

• Модель карты: С064MOD
• Назначение: Карта модулятора для головной станции SNR-IPQAM-48
• Максимальное количество несущих: 64
• Тип модуляции: QAM (64-QAM, 256-QAM стандартно, опционально 128-QAM, 1024-QAM)
• Скорость потока на несущую: До 51,8 Мбит/с (для 256-QAM)
• Суммарный полный поток: До ~3,3 Гбит/с

Конфигурация RF-выходов

Карта оснащена двумя независимыми RF-выходами для распределения нагрузки и резервирования.

RF-выход 1 (Порт A)

• Тип разъема: F-гнездо (Female), 75 Ом
• Диапазон частот: 47 – 1002 МГц
• Уровень выходного сигнала: От +80 до +120 дБмкВ (регулируемый)
• Максимальное количество несущих на порт: 32 (при полной загрузке карты 64 несущими)
• Метка на лицевой панели: RF OUT 1

RF-выход 2 (Порт B)

• Тип разъема: F-гнездо (Female), 75 Ом
• Диапазон частот: 47 – 1002 МГц
• Уровень выходного сигнала: От +80 до +120 дБмкВ (регулируемый)
• Максимальное количество несущих на порт: 32 (при полной загрузке карты 64 несущими)
• Метка на лицевой панели: RF OUT 2

Распределение несущих по выходам

• Режим работы: Распределение 32x32 (равномерное) или гибкое назначение через ПО.
• Схема по умолчанию: Несущие 1-32 направляются на RF-выход 1, несущие 33-64 — на RF-выход 2.
• Функция Load-Balancing: Автоматическое распределение для выравнивания мощности.

Параметры несущих (на одну несущую)

• Символьная скорость (Symbol Rate): От 1 до 7 Мсимвол/с (шаг 1 Ксимвол/с)
• Коррекция ошибок (FEC): ITU-T J.83 Annex B (64, 56, 128, 256-QAM)
• Интерливинг (Interleaving): I=128, J=1 (стандартно), настраиваемый
• Отношение сигнал/шум (SNR): Требуется ≥ 30 дБ для 256-QAM

Управление и мониторинг

• Интерфейс управления: 10/100/1000 Base-T Ethernet (встроенный в шасси)
• Протоколы управления: SNMP v2c/v3, CLI через Telnet/SSH, Web-интерфейс
• Поддержка стандартов: DOCSIS, DVB-C, IPTV Multicast (IGMP v2/v3)

Физические и эксплуатационные параметры

• Тип карты: Горячего замены (Hot-Swap) для шасси SNR-IPQAM-48
• Потребляемая мощность: 45 Вт (макс.)
• Рабочая температура: 0°C до +45°C
• Габариты (ВxШxГ): 40 x 235 x 200 мм (стандартный слот 2U)

Функциональные возможности

• Мультипротокольность: Одновременная обработка MPEG-TS over IP и SPTS/MPTS потоков.
• Мультикаст (Multicast): Поддержка до 256 групп на карту.
• Резервирование: Возможность объединения в резервные пары (1+1) с другой картой С064MOD.
• Генератор тестовых таблиц PSI/SI: Встроенный.

Комплектация

• Карта модулятора С064MOD
• Руководство по быстрому запуску (на русском языке)
• Комплект крепежных элементов (при необходимости)
