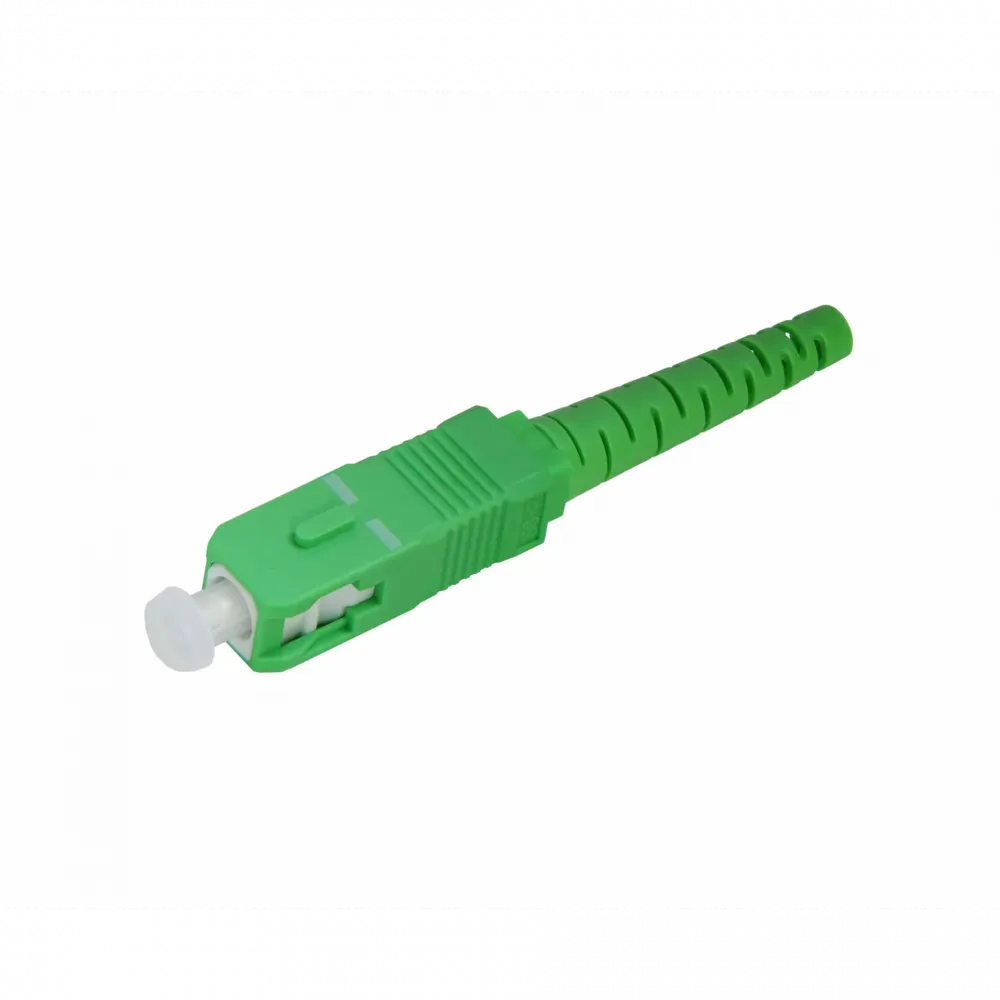

Коннектор для склейки SC/APC-SM 2.0/3.0mm: Полное руководство по установке

Что такое клеевой коннектор SC/APC? Клеевой метод — один из самых надежных и распространенных способов установки оптических разъемов. Коннектор SC/APC с углом полировки 8° предназначен для одномодового волокна (SM) и обеспечивает минимальные обратные отражения. Он совместим с кабелями диаметром 2.0 мм или 3.0 мм.

Устройство коннектора SC/APC-SM Основные компоненты разъема:

• Сердечник (ferrule): Керамический, стальной или полимерный цилиндр с центральным каналом 126-128 микрон.
• Корпус: Полая металлическая или пластиковая трубка сложного сечения, удерживающая сердечник.
• Силовой элемент: Стальное кольцо для фиксации кевларовых нитей кабеля.
• Задняя часть (boot): Защитный колпачок, предохраняющий волокно на изгибе.

Пошаговая инструкция по монтажу коннектора

Этап 1: Подготовка оптического волокна

1. Снимите внешнюю оболочку кабеля на длину, указанную в спецификации разъема.
2. Аккуратно удалите буферное покрытие с волокна.
3. Тщательно обезжирьте очищенное волокно изопропиловым спиртом до характерного скрипа.

Этап 2: Приготовление и нанесение эпоксидного клея

1. Смешайте эпоксидную смолу с отвердителем согласно инструкции производителя.
2. Заполните шприц приготовленным составом.
3. Введите эпоксидную смолу в тело разъема до появления небольшой капли у основания сердечника.

Этап 3: Заправка волокна и фиксация кабеля

1. Аккуратно вставьте подготовленное волокно в разъем через сердечник до упора.
2. Убедитесь, что волокно выступает на 1.5–2 см с противоположной стороны.
3. При монтаже на кабель зафиксируйте кевларовые нити на корпусе разъема с помощью обжимного кольца.

Этап 4: Полимеризация эпоксидной смолы

1. Установите защитный колпачок на выступающее волокно.
2. Поместите собранный узел в термопечь для отверждения смолы.
3. Выдержите необходимое время (от 15 минут до 24 часов в зависимости от типа эпоксидки).
4. Дайте коннектору полностью остыть перед дальнейшими операциями.

Этап 5: Скалывание и полировка торца

1. С помощью специального скалывателя аккуратно удалите излишек волокна, выступающий из сердечника.
2. Отполируйте торец коннектора последовательно листами с алмазным покрытием зернистостью 5.0, 1.0 и 0.3 микрона.
3. В процессе полировки удаляются остатки смолы, формируется сферическая поверхность с большим радиусом кривизны и достигается оптическая прозрачность торца волокна.

Ключевые преимущества клеевого монтажа SC/APC коннектора

• Высокая механическая прочность и долговечность соединения.
• Отличные оптические характеристики (низкие потери и обратное отражение).
• Защита торца волокна от влаги и пыли.
• Надежное соединение, устойчивое к вибрациям и перепадам температур.
