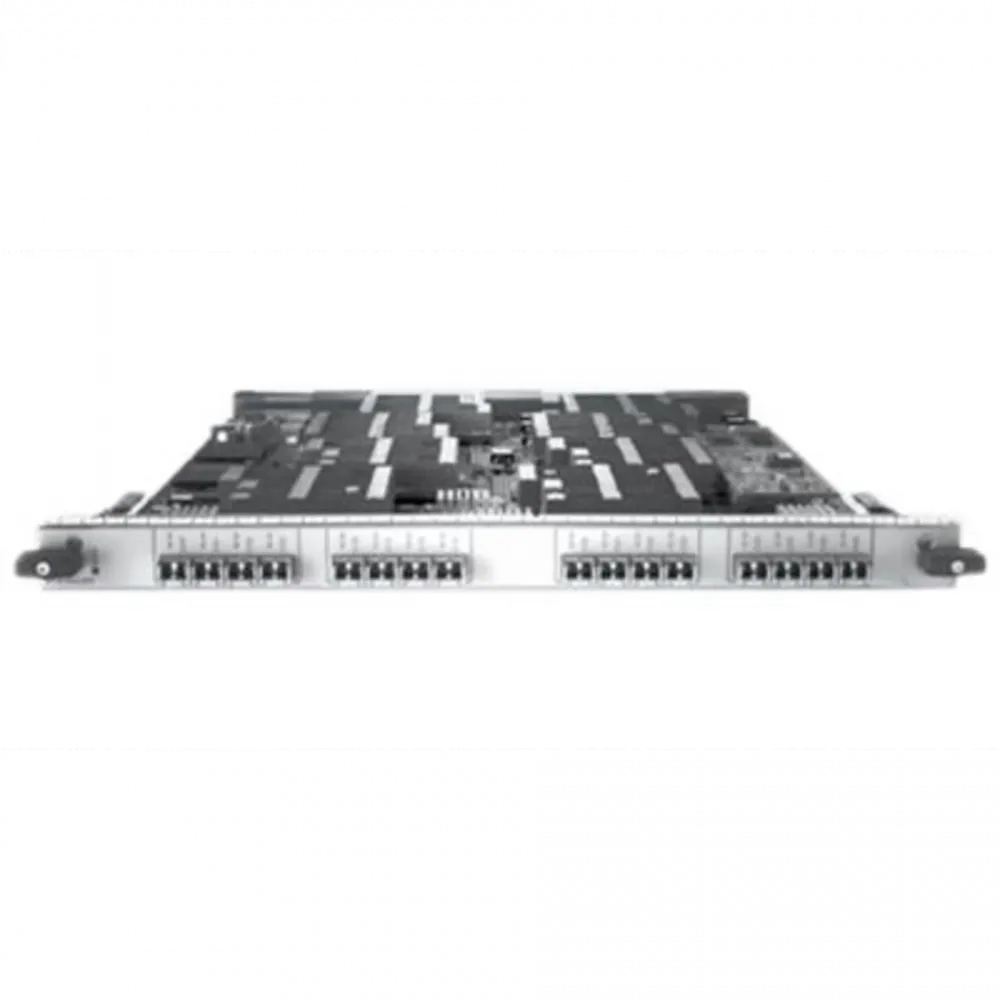

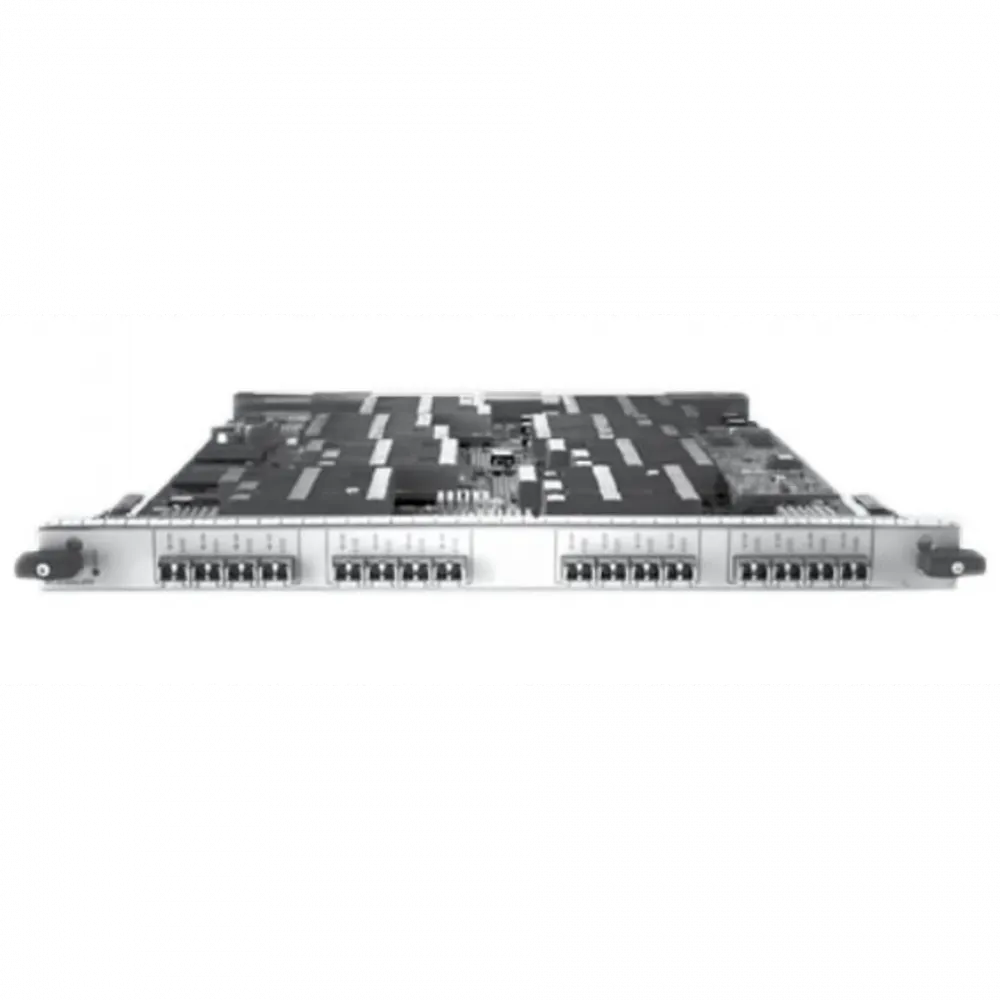

MPC-3D-16XGE-SFPP: Линейная карта на 16 портов 10GbE SFP+

Линейная карта MPC-3D-16XGE-SFPP — это высокопроизводительный модульный портовый концентратор (MPC) на базе чипсета Trio для маршрутизаторов Juniper MX серий 240, 480 и 960. Карта нового поколения предназначена для развертывания продвинутых Ethernet-сервисов в широкополосных сетях и обеспечивает высокую плотность портов с поддержкой передовых функций.

Ключевые характеристики и архитектура:

Карта оснащена четырьмя независимыми комплексами коммутации (Trio Chipset), каждый из которых способен обрабатывать трафик на скорости до 40 Гбит/с в полнодуплексном режиме. Это обеспечивает совокупную производительность платы до 160 Гбит/с.

Интеграция с шасси и пропускная способность:

• В шасси MX240 и MX480: каждый из четырех коммутационных комплексов соединен с фабрикой коммутации шасси восемью каналами (примерно 6.25 Гбит/с каждый). Суммарная пропускная способность шины между картой и фабрикой составляет 50 Гбит/с, что позволяет одновременно работать на полной скорости всем 16 портам.
• В шасси MX960: каждый комплекс соединен с фабрикой шестью каналами. Такая конфигурация позволяет гарантировать работу на максимальной скорости для трафика с 12 портов, обеспечивая гибкость при распределении нагрузки.

Поддержка улучшенных фабрик коммутации (Enhanced SCB):

Использование улучшенных фабрик коммутации в шасси MX240/480/960 позволяет удвоить скорость передачи данных между линейной картой и фабрикой. Это дает следующие преимущества:

• Резервирование и полная загрузка: В шасси MX240/480 появляется возможность резервирования пропускной способности для всех 4 коммутационных комплексов (16 портов). В шасси MX960 обеспечивается резервирование для до 2 комплексов.
• Повышенная производительность: С улучшенными фабриками общая рабочая скорость карты MPC-3D-16XGE-SFPP достигает 160 Гбит/с, что полностью раскрывает потенциал аппаратных ресурсов.

Логическая архитектура чипсета Trio:

• Блок буферизации (B — Memory Queuing Chip): Центральный узел системы, ответственный за все процессы передачи данных, организацию очередей и поддержку базовых функций качества обслуживания (QoS).
• Блок проверки и поиска (LU — Lookup Chip): Осуществляет основную обработку заголовков входящих пакетов. Выполняет ключевые операции, такие как поиск в таблице маршрутизации с использованием маркированных списков доступа (filter lists) и преобразование сетевых адресов.

Назначение и преимущества:

Линейная карта MPC-3D-16XGE-SFPP предлагает 16 портов 10 Gigabit Ethernet с форм-фактором SFP+, что делает ее идеальным решением для построения высокоплотных агрегационных узлов, точек присутствия (PoP) и ядер сетей передачи данных. Благодаря архитектуре на базе Trio и гибкой интеграции с различными шасси, она обеспечивает масштабируемость, надежность и полный набор функций для современных IP-сетей.
