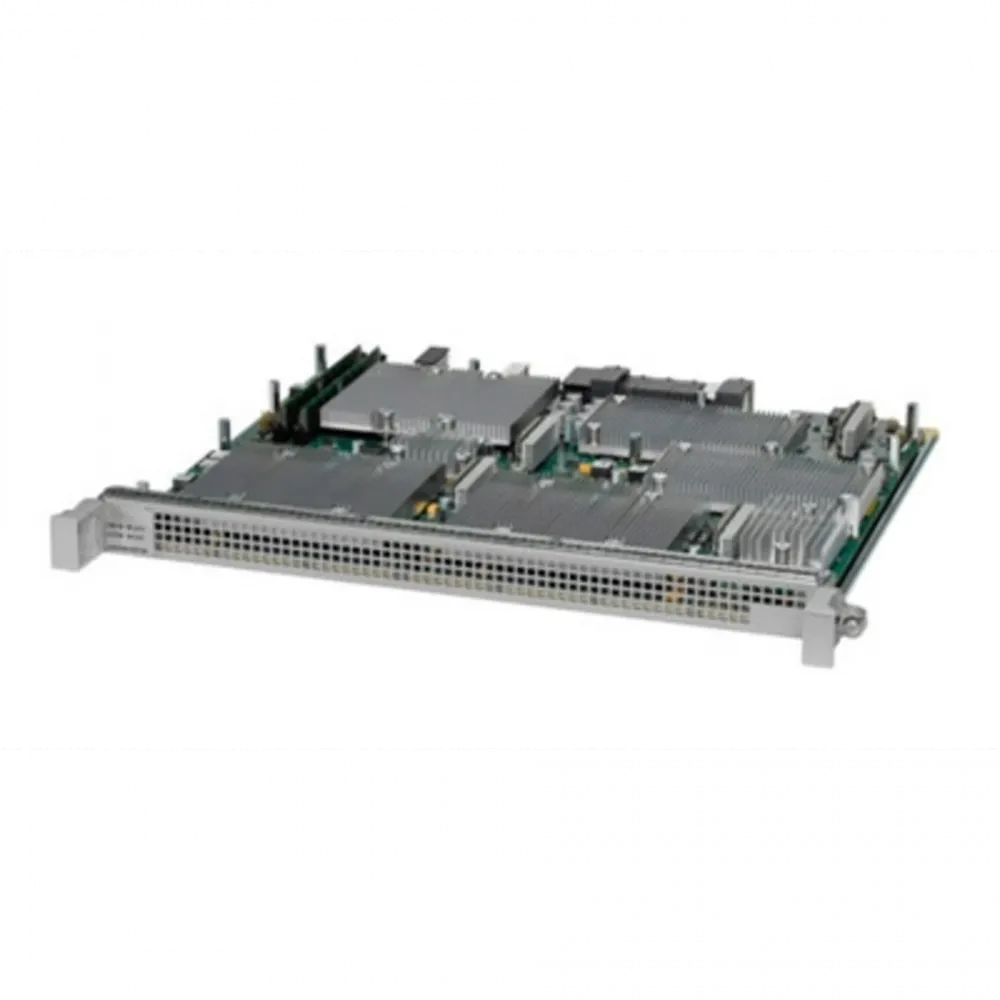

Модуль Cisco ASR1000-ESP100-X

Ключевые характеристики модуля Cisco ASR1000-ESP100-X:

• Высокая производительность: Обеспечивает пропускную способность до 100 Гбит/с для FW/NAT и до 133 Гбит/с для IPsec-шифрования. Скорость обработки пакетов — 26 млн пакетов в секунду (Mpps) с поддержкой IPv4, IP Multicast, ACL, QoS, RPF, балансировки нагрузки и Sampled NetFlow.
• Мощные аппаратные ресурсы: Оснащен 32 ГБ памяти процессора, 16 ГБ оперативной памяти, 80 МБ TCAM и 1.4 ГБ буферной памяти для пакетов.
• Продвинутые сетевые функции: Поддерживает до 4 млн маршрутов IPv4/IPv6, 128 тыс. маршрутов Multicast, 8 тыс. VRF для L3VPN, 4 тыс. туннелей GRE.
• Гибкое управление трафиком (QoS): Возможность создания до 232 тыс. очередей с тремя уровнями иерархии. Обеспечивает задержку менее 100 микросекунд для критичных приложений через очереди с низкой задержкой (LLQ).
• Комплексная безопасность: Масштабируемое решение для IPsec (до 8 тыс. туннелей), межсетевого экрана и трансляции адресов (до 16 млн сессий, 100 тыс. сессий в секунду).

Технические спецификации модуля Cisco ASR1000-ESP100-X:

Физические параметры:

• Форм-фактор: Встроенный сервисный процессор (Embedded Services Processor).
• Размеры (Ш x Г x В): 42.8 см x 36 см x 2 см.
• Индикаторы состояния: PWR (питание), STAT (статус системы), ACTV (активность), STBY (резервирование).

Аппаратная архитектура:

• Пропускная способность: 100 Гбит/с (FW/NAT), 133 Гбит/с (IPsec-шифрование).
• Память: Процессорная — 32 ГБ, оперативная — 16 ГБ, TCAM — 80 МБ, буфер пакетов — 1.4 ГБ.

Сетевые возможности и масштабируемость:

• Управление: CLI, Telnet, SNMP.
• Контроль доступа: До 4000 ACL и 380 000 ACE на систему.
• Широкополосные сети: Поддержка до 58 000 сессий и 16 000 туннелей L2TP.
• IP-маршрутизация: Таблицы маршрутизации до 4 000 000 записей для IPv4 и IPv6.
• Многоадресная рассылка (IP Multicast): До 128 000 маршрутов и 20 000 групп.
• Качество обслуживания (QoS): До 232 000 очередей, 3 уровня иерархии, 2 LLQ на политику (до 4000 политик). Гранулярность полосы пропускания — от 8 кбит/с.
• Трафик реального времени: Поддержка до 4000 сессий Compressed RTP (CRTP).
• Безопасность: IPsec — до 8000 туннелей; Межсетевой экран/NAT — до 16 000 000 сессий, 100 000 новых сессий в секунду.
• L3VPN: Масштабирование до 8000 VRF (Virtual Routing and Forwarding).
• Туннелирование GRE: До 4000 туннелей.
• Session Border Controller (SBC): Обработка до 64 000 голосовых вызовов с поддержкой безопасности, QoS, IPv4/IPv6, одноадресной и многоадресной передачи до 20 Гбит/с.

Модуль Cisco ASR1000-ESP100-X предназначен для установки в маршрутизаторы серии ASR 1000-X (ASR1006-X, ASR1009-X, ASR1013) и служит для обработки и ускорения сетевых сервисов.
