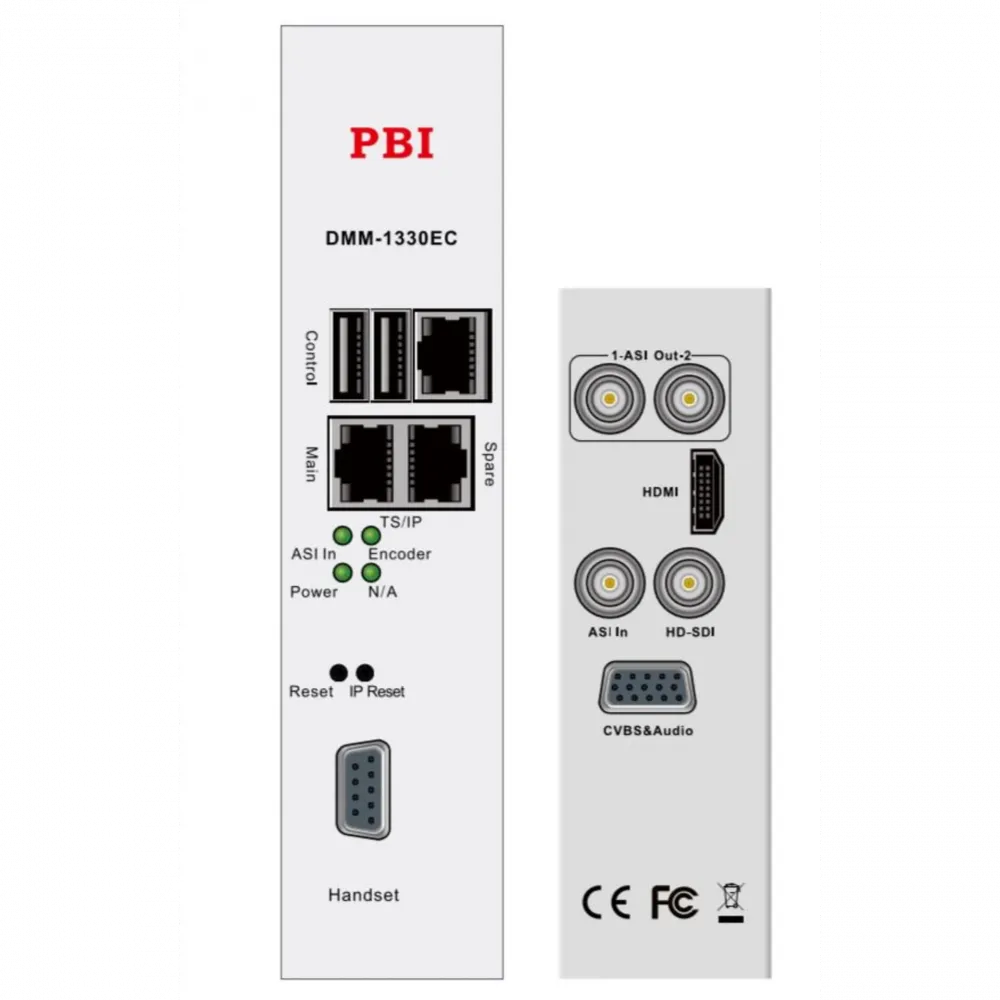

Модуль MPEG2/4 SD encoder PBI DMM-1330EC-30 для головной станции DMM-1000

Ключевая особенность головной станции DMM-1000: Архитектура без внутренней шины данных. Каждый модуль работает автономно, получая от шасси только электропитание, что обеспечивает максимальную надежность и гибкость построения решений для кабельного телевидения.

Назначение модуля DMM-1330EC-30

Модуль кодера DMM-1330EC-30 предназначен для кодирования одной телевизионной программы стандартной четкости (SD) в форматах MPEG-2 или H.264. Это ключевой элемент для интеграции аналоговых и цифровых источников в современную вещательную сеть.

Основные функции и возможности

• Кодирование видео SD в MPEG-2 или H.264.

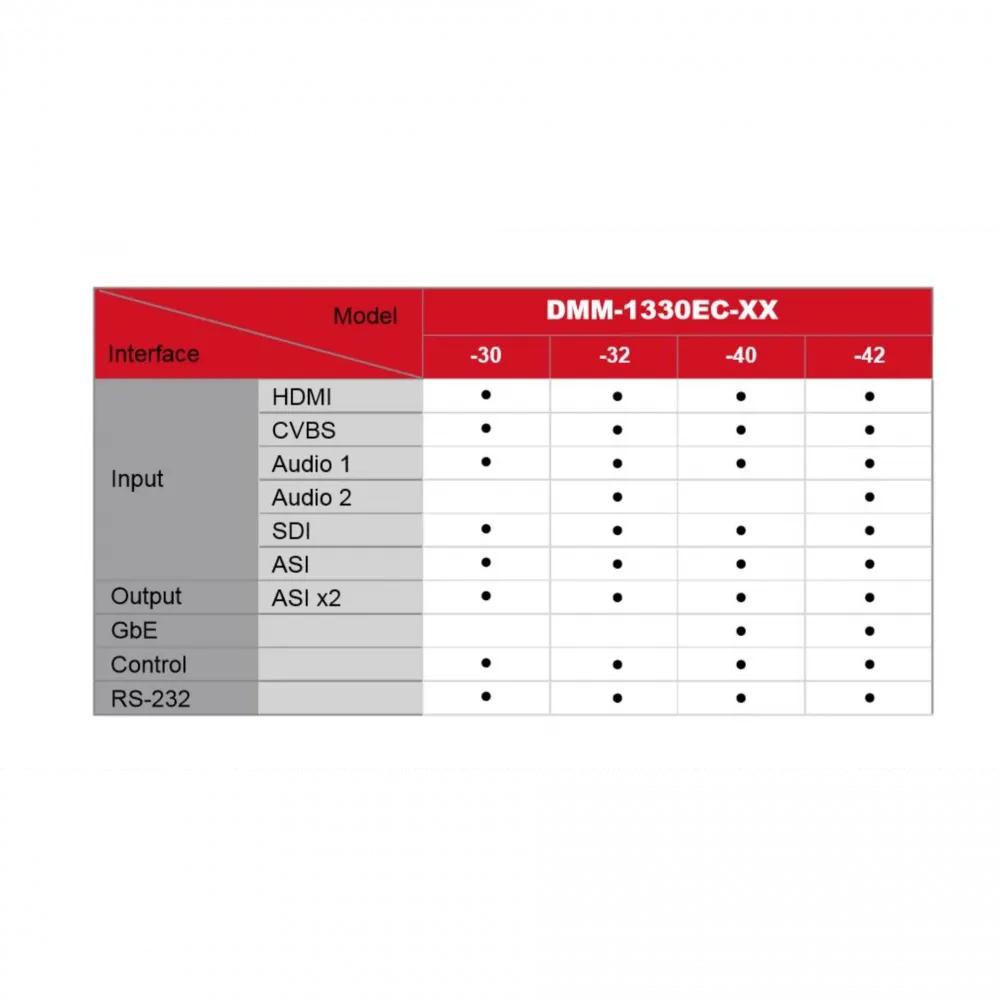

• Поддержка нескольких входных интерфейсов: аналоговый CVBS, цифровые SD-SDI и HDMI.
• Вложение выходного SPTS-потока в входной MPTS-поток через ASI.
• Редактирование служебных таблиц SDT и NIT.
• Гибкое управление через Ethernet (SNMP) или специализированный программатор.

Детальные технические характеристики

Видео

• Входные интерфейсы: SD-SDI, HDMI, CVBS.
• Стандарт кодирования: H.264 / AVC / MPEG-2 MP@ML.
• Полоса пропускания: 300 кбит/с ... 20 Мбит/с.
• Битрейт выходного потока: 0,6...8 Мбит/с.
• Соотношение сторон: 4:3 / 16:9.

Аудио

• Входные источники звука:
  • Вложенный звук SDI/HDMI.
  • Аналоговый стерео (левый/правый RCA).
  • Цифровой AES/EBU.
• Поддерживаемые аудиокодеки и битрейт:
  • MPEG1 Layer II: 64...384 кбит/с (стерео), 32...192 кбит/с (моно).
  • MPEG-2/4 AAC-LC: 48...512 кбит/с (стерео), 24...256 кбит/с (моно).
  • MPEG-2/4 HE-AAC (V1, V2): 32...256 кбит/с (стерео), 16...128 кбит/с (моно).
• Частота дискретизации: 48 кГц.

Интерфейс ASI

• Тип коннектора: 1 x BNC, 75 Ом.
• Длина транспортного пакета: 188 / 204 байт.
• Уровень сигнала:
  • Вход: 200...880 мВ.
  • Выход: 800 ± 80 мВ.

Управление и контроль

• Протокол управления: SNMP.
• Интерфейс Ethernet: RJ-45, 10/100 Base-T.
• Интерфейс для программатора: 15-контактный D-Sub разъем.

Преимущества использования в системе DMM-1000

• Независимость: Отказ одного модуля не влияет на работу остальных в шасси.
• Гибкость: Возможность создания гибридных решений для приема, обработки и вещания.
• Надежность: Простая архитектура и специализация каждого модуля повышают общую стабильность системы.
• Масштабируемость: Широкий выбор модулей PBI позволяет адаптировать головную станцию под любые текущие и будущие задачи оператора.
