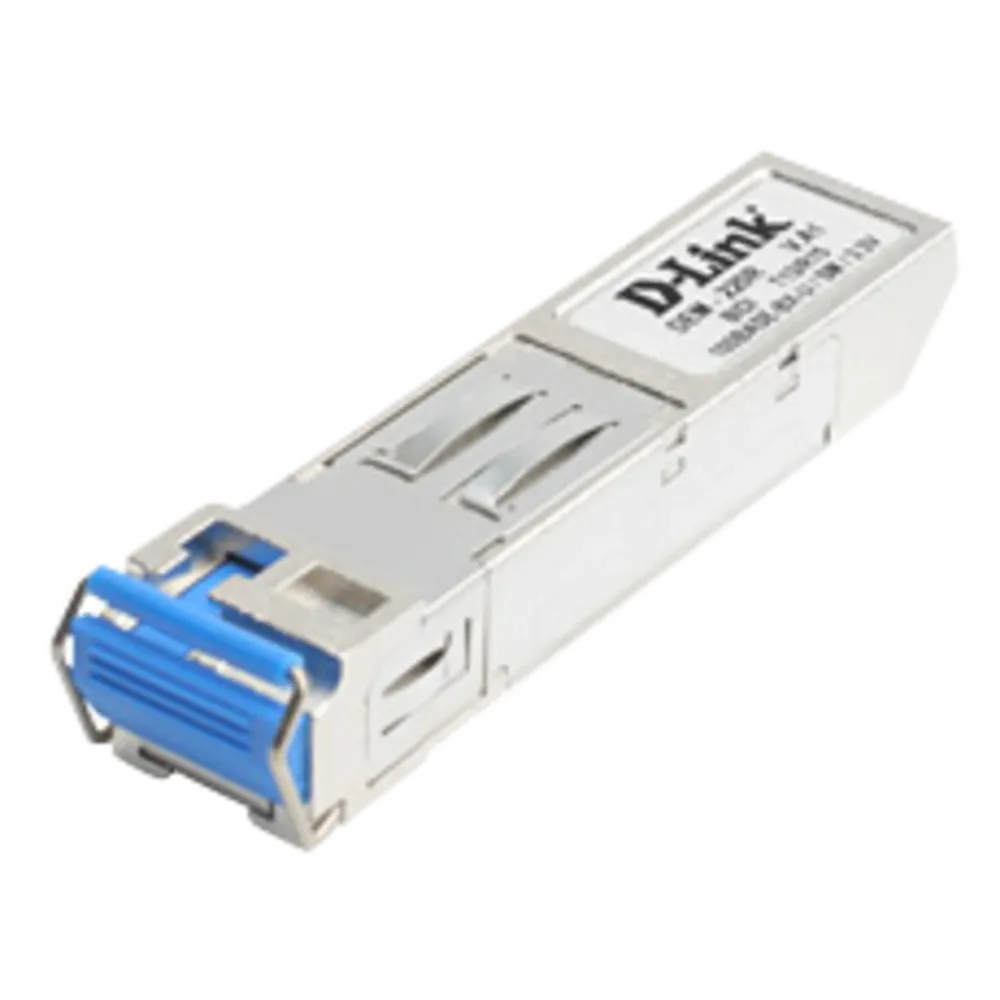

Модуль оптический D-Link DEM-220R

Ключевые особенности и назначение Внешний двунаправленный SFP-трансивер D-Link DEM-220R представляет собой компактное устройство, предназначенное для установки в SFP-порт (Small Form-Factor Pluggable) коммутаторов, маршрутизаторов и другого сетевого оборудования. Его основная функция — организация высокоскоростного и надежного дуплексного канала связи по одному одномодовому оптическому волокну на значительные расстояния. Это решение идеально подходит для построения и модернизации оптических сетей доступа (FTTx), подключения удаленных объектов и создания магистральных каналов связи.

Технические характеристики и параметры

• Сетевой стандарт и интерфейс:

  • Соответствие стандарту: IEEE 802.3ah 100BASE-BX.
  • Тип интерфейса: Оптический, симплексный (передача и прием по одному волокну).
  • Тип разъема: LC.

• Оптические параметры (для модели DEM-220R):

  • Длина волны передачи (Tx): 1310 нм.
  • Длина волны приема (Rx): 1550 нм.
  • Внимание: Для организации канала связи требуется парный трансивер с обратным распределением длин волн (DEM-220T: Tx 1550 нм / Rx 1310 нм).

• Поддерживаемая среда передачи:

  • Тип оптоволокна: Одномодовое (SMF), 9/125 мкм.
  • Максимальная дальность связи: До 20 километров.

• Оптические бюджеты мощности:

  • Диапазон выходной мощности передатчика: от -14 до -8 dBm.
  • Диапазон чувствительности приемника: от -32 до -3 dBm.
  • Чувствительность оптического приемника: -32 dBm (макс.).
  • Оптический бюджет канала: от 18 до 30 dB.

• Эксплуатационные и физические параметры:

  • Напряжение питания: 3.3 В.
  • Потребляемый ток: 200 мА (макс.).
  • Тепловыделение: 1.78 кДж/час.
  • Наработка на отказ (MTBF): 3 259 763 часов.
  • Габаритные размеры (Д x Ш x В): 55.5 x 13.4 x 11.28 мм.
  • Вес: 19.1 грамм.

• Соответствие стандартам и сертификация:

  • Электромагнитная совместимость (EMI): FCC Class B, ICES-003 Class B, CE Class B, VCCI Class B.
  • Безопасность: TUV, UL, FDA.
  • Экологический стандарт: Соответствует директиве RoHS.

Преимущества использования SFP-трансивера D-Link DEM-220R

• Экономия волокна: Технология WDM (спектрального уплотнения) позволяет передавать данные в обоих направлениях по одному оптическому волокну, сокращая расход кабельной инфраструктуры вдвое.
• Высокая надежность: Компоненты от проверенного производителя и соответствие международным стандартам гарантируют стабильную работу в непрерывном режиме.
• Гибкость сети: Горячая заменяемость (hot-pluggable) позволяет быстро переконфигурировать или ремонтировать сеть без отключения всего оборудования.
• Компактность: Малые размеры и низкое энергопотребление делают модуль идеальным для плотного монтажа в коммутаторах.
• Дальность связи: Возможность передачи данных на расстояние до 20 км удовлетворяет требованиям большинства магистральных и распределенных сетей.

Области применения Оптический модуль DEM-220R оптимален для развертывания в телекоммуникационных сетях провайдеров, корпоративных магистралях, системах видеонаблюдения, а также для подключения удаленных филиалов и базовых станций.
