Модуль профессионального IPTV приёмника и двойного аналогового модулятора PBI DMM-1701IM-04

Купить модуль IPTV трансмодулятора DMM-1701IM-04 для головной станции PBI DMM-1000. Цена, характеристики, описание.

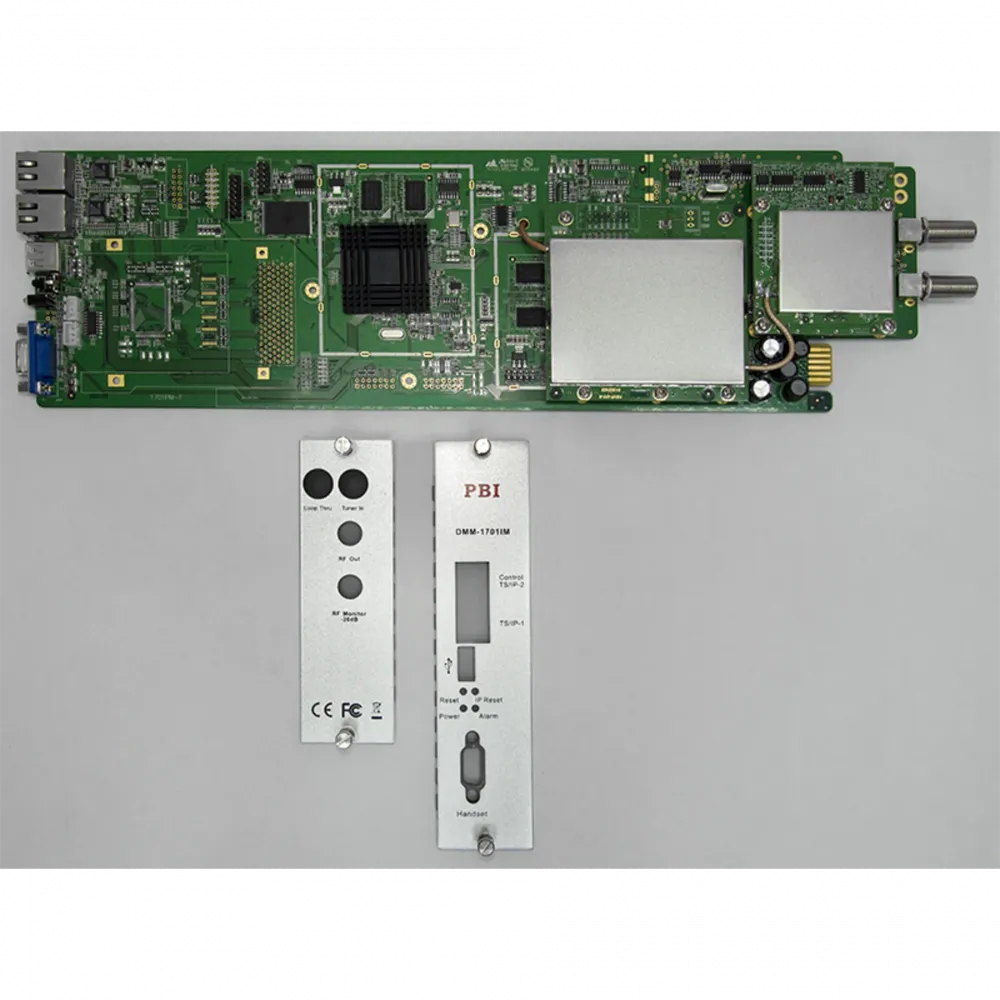

Модуль DMM-1701IM-04 — это профессиональный трансмодулятор формата IPTV в аналоговый сигнал PAL D/K для телекоммуникационных сетей. Устройство предназначено для интеграции в шасси головной станции PBI DMM-1000 и выполняет приём цифровых транспортных потоков по IP с последующим преобразованием в две высококачественные аналоговые телевизионные несущие. Решение идеально подходит для операторов кабельного телевидения, осуществляющих миграцию или параллельную работу цифровых и аналоговых сетей вещания.

Ключевые функции и возможности модуля DMM-1701IM-04:

• Приём IP-потоков: Имеет два Ethernet-входа (RJ-45) для приёма multicast/unicast потоков в форматах SPTS или MPTS по протоколам UDP/RTP.
• Поддержка современных кодеков: Декодирование видео в форматах MPEG-2 и H.264 (AVC) с разрешением SD или HD.
• Двойной аналоговый модулятор: Формирует две смежные аналоговые несущие в стандарте PAL D/K.
• Гибкое управление: Управление и настройка модуля возможны через порт Ethernet или с помощью внешнего контроллера.
• Высокая стабильность: Прецизионные генераторы обеспечивают минимальное отклонение несущей частоты (до 5 кГц в диапазоне VHF).
• Настраиваемый выход: Регулировка уровня каждой выходной несущей в диапазоне 0...18 дБ с шагом 1 дБ.

Технические характеристики модуля IPTV трансмодулятора PBI DMM-1701IM-04

Вход TSoIP (Transport Stream over IP):

• Количество и тип разъёмов: 2 x RJ-45, 10/100 Мбит/с.
• Поддерживаемые виды потоков: Multicast, Unicast, MPTS, SPTS.
• Поддерживаемые протоколы: UDP, RTP.

Аналоговый модулятор видео (PAL D/K):

• Стабильность несущей видеочастоты:
  • VHF: Δf ≤ 5 кГц.
  • UHF: Δf ≤ 10 кГц.
• Глубина видео-модуляции: 77.5 ... 97.5%.
• Неравномерность АЧХ: ≤ 2 дБ.
• Дифференциальное усиление: ≤ 7%.
• Дифференциальная фаза: ≤ 5°.
• Отношение сигнал/шум (SNR): ≥ 45 дБ.
• Задержка сигналов цветности/яркости: Δτ ≤ 45 нс.

Аналоговый модулятор аудио (ЧМ):

• Девиация ЧМ несущей: 40 ... 160 кГц.
• Передаточное отношение аудио: 1.5 дБ (40 Гц ...15 кГц).
• Коэффициент гармонических искажений (THD): ≤ 1.2% (на частоте 1 кГц при девиации 60 кГц).
• Отношение сигнал/шум (SNR): ≥ 55 дБ.
• Предыскажение аудио: 50 мкс.

ВЧ выход:

• Количество и тип разъёмов: 1 x F-гнездо 75 Ом (основной выход), 1 x F-гнездо 75 Ом (тестовый выход -20 дБ).
• Диапазон частот: 48 ... 860 МГц с шагом настройки 10 кГц.
• Уровень выходного сигнала: 100 ± 3 дБмкВ на каждую несущую.
• Диапазон регулировки выходной мощности: 0 ... 18 дБ с шагом 1 дБ.
• Выходные возвратные потери:
  • VHF ≥ 12 дБ.
  • UHF ≥ 10 дБ.

Общие характеристики:

• Потребляемая мощность: 30 Вт.
• Рабочая температура: 0 ~ +45 °C.
• Температура хранения: -10 ~ +50 °C.
• Относительная влажность: 20 ~ 90%, без конденсата.

Применение модуля DMM-1701IM-04 в головной станции PBI DMM-1000 Модуль является ключевым элементом для построения гибридных сетей вещания. Он позволяет оператору принимать цифровые IP-каналы (например, от спутникового ресивера, медиасервера или IP-магистрали) и транслировать их в классическую аналоговую сеть CATV. Благодаря архитектуре DMM-1000, модули работают независимо, что повышает надёжность системы: выход из строя одного элемента не влияет на работу остальных.

Рекомендации по использованию: Для обеспечения максимальной стабильности и качества выходного сигнала рекомендуется использовать входные транспортные потоки (IPTV) с постоянным битрейтом (CBR) или с переменным битрейтом (VBR), но с минимальным разбросом значений.
