Модуль QAM-модулятора PBI DMM-1300TM-AC: ключевой элемент цифровой головной станции DMM-1000

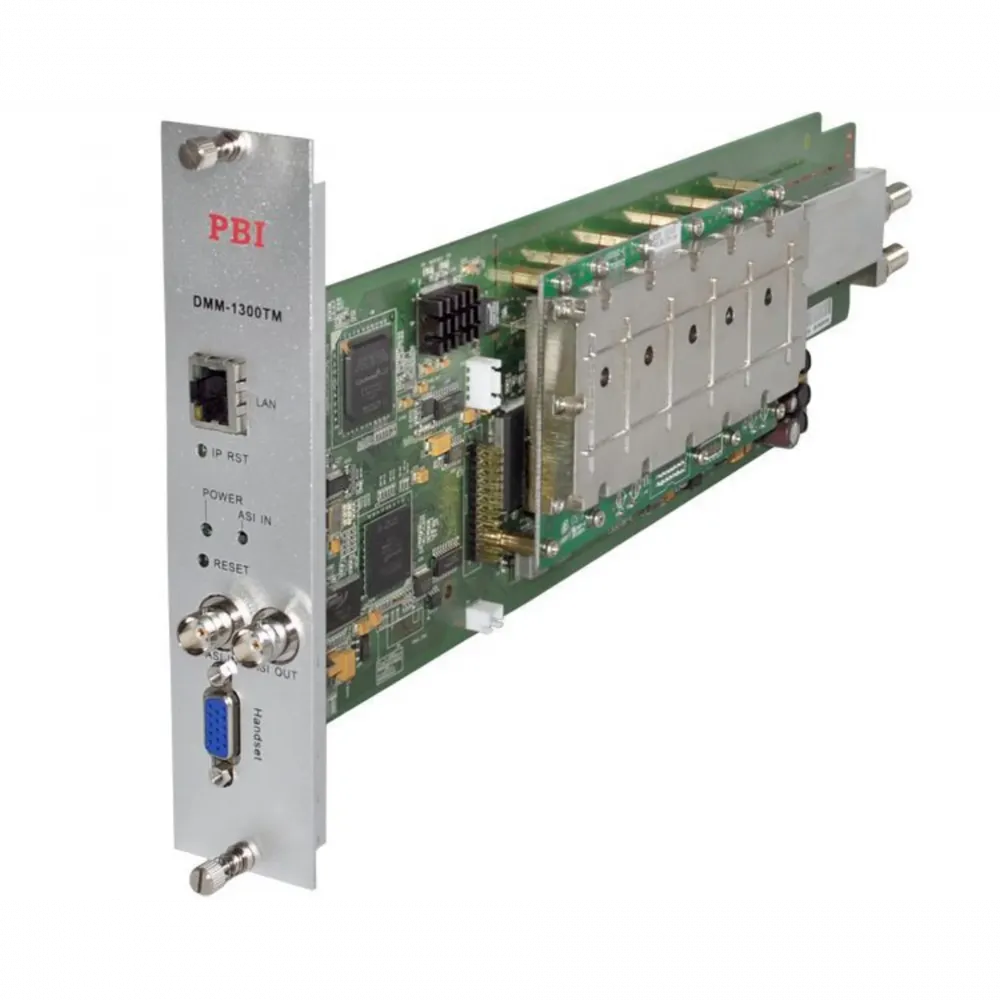

Модуль PBI DMM-1300TM-AC — это одноканальный QAM-модулятор, разработанный для интеграции в масштабируемую телевизионную головную станцию PBI DMM-1000. Он является идеальным решением для операторов, требующих гибкой и надежной системы цифрового вещания в сетях кабельного телевидения (КТВ). Его архитектура без общей шины данных обеспечивает максимальную независимость и отказоустойчивость каждого модуля в шасси.

Основные функции и преимущества модуля DMM-1300TM-AC:

• Полная независимость модуля: Работает автономно в шасси DMM-1000, получая только питание. Выход из строя одного модуля не влияет на работу остальных.
• Прием и обработка транспортного потока: Вход ASI (BNC) для приема цифрового потока.
• Мощный встроенный ремультиплексор: Регенерация и редактирование служебных таблиц PSI/SI (NIT, SDT), назначение логических номеров каналов (LCN).
• Формирование QAM-сигнала: Модуляция по стандарту J.83 Annex B (64/256 QAM) с высокой точностью (ошибка амплитуды/фазы I/Q всего 0.3%).
• Выход ASI: Возможность вывода ремультиплексированного транспортного потока для дальнейшей обработки.
• Гибкое управление: Удобное управление через Ethernet-порт или с помощью специализированного устройства управления.

Технические характеристики модуля PBI DMM-1300TM-AC:

• Входной интерфейс: 1 x ASI (BNC, 75 Ом).
• Режим передачи: BYTE/BURST с автоматическим определением.
• Длина пакета: Поддержка 188/204 байт.
• Тип модуляции: 64/256 QAM (DVB-C, J.83 Annex B).
• Символьная скорость: 3.0 – 7.2 Мсимв/с.
• Точность модуляции: Ошибка амплитуды I/Q ≤ 0.3%, ошибка фазы I/Q ≤ 0.3%.
• Дрожание фазы (Jitter): ≤ 0.5° RMS.
• Отношение модуляционной ошибки (MER): > 35 дБ.
• Выходной диапазон частот: 47 – 862 МГц (шаг настройки 10 кГц).
• Выходной уровень: 95 – 110 дБмкВ (регулируемый с шагом 1 дБ).
• Уровень побочных излучений: ≤ -55 dBc.
• Выходной разъем: 1 x F-гнездо (75 Ом).
• Возвратные потери: > 12 дБ.

Применение в головной станции PBI DMM-1000:

Модуль DMM-1300TM-AC предназначен для установки в шасси цифровой головной станции PBI DMM-1000. Широкий выбор совместимых модулей (тюнеров, кодировщиков, процессоров, сумматоров) этой платформы позволяет создавать комплексные решения для приема (со спутника, эфира, по IP), обработки (транскодирование, скремблирование) и вещания цифровых телевизионных сигналов.

Где купить модуль DMM-1300TM-AC для головной станции PBI DMM-1000?

Наша компания является официальным поставщиком оборудования PBI в России. Мы предлагаем оригинальный модуль QAM-модулятора DMM-1300TM-AC с гарантией производителя, технической поддержкой и оперативной доставкой. Свяжитесь с нашими специалистами, чтобы получить консультацию и оформить заказ.
