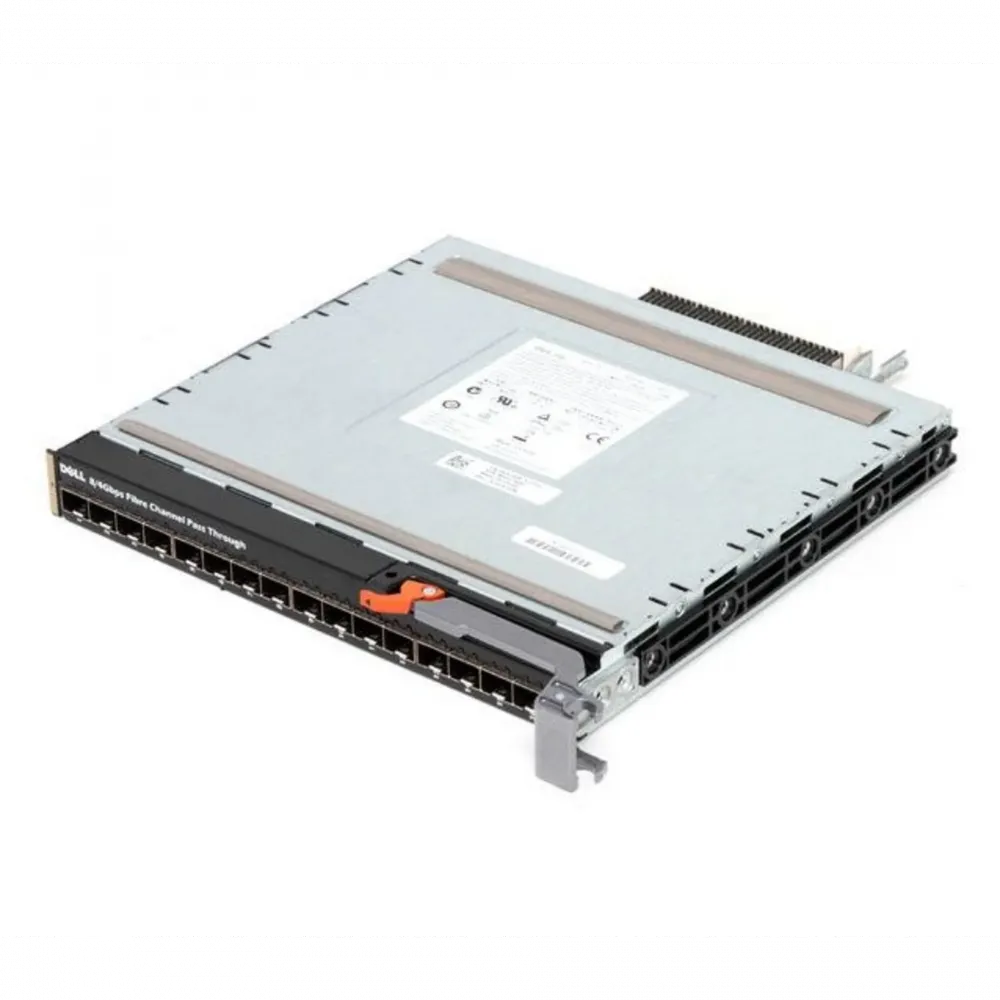

Модуль транзита Fibre Channel для Dell блейд систем M1000e, 16х 8/4Gb FC SFP+

Прямое и неуправляемое подключение блейд-серверов к SAN

Модуль транзита Fibre Channel Dell — это ключевой компонент для интеграции блейд-систем Dell M1000e в существующую инфраструктуру сетей хранения данных (SAN). Он устанавливается в коммуникационные отсеки шасси и обеспечивает шестнадцать прямых, выделенных соединений между mezzanine HBA-адаптерами серверов и внешней SAN.

Ключевые особенности и преимущества

• Прямое сквозное подключение: Обеспечивает неуправляемое, прямое соединение Fibre Channel между HBA-адаптерами блейд-серверов и внешними коммутаторами SAN, минимизируя задержки и сложность.
• Гарантированная пропускная способность: Каждый из 16 портов предоставляет выделенное соединение, исключая конкуренцию за полосу пропускания и гарантируя предсказуемую производительность для каждого сервера.
• Поддержка современных скоростей: Автоматическое определение и работа на скоростях 8 Гбит/с, 4 Гбит/с или 2 Гбит/с на порт, что обеспечивает совместимость с существующим оборудованием SAN и плавную миграцию.
• Прозрачность для инфраструктуры: Использует сквозной протокол, который устраняет потенциальные проблемы взаимодействия между сервером и SAN, обеспечивая надежное и стабильное соединение.
• Высокая плотность и масштабируемость: В одно шасси M1000e можно установить до четырех модулей (по два в матрицах B1/B2 и C1/C2), обеспечивая необходимое количество подключений FC для всех блейд-серверов.

Технические характеристики и совместимость

• Тип устройства: Модуль транзита (сквозной модуль), неуправляемый.
• Количество и тип портов: 16 портов Fibre Channel SFP+.
• Поддерживаемые скорости: 8 Гбит/с, 4 Гбит/с, 2 Гбит/с (автосогласование).
• Место установки: Коммуникационные отсеки B1, B2, C1, C2 шасси Dell M1000e.
• Поддерживаемые HBA-адаптеры:
  • Emulex LPe1205-M FC8
  • QLogic QME2572 FC8
• Назначение: Организация прямого подключения блейд-серверов через mezzanine HBA к внешней инфраструктуре SAN.

Области применения модуля

• Интеграция в существующие SAN: Идеальное решение для центров обработки данных, которые расширяют свою инфраструктуру хранения за счет блейд-систем, не заменяя действующие Fibre Channel коммутаторы и директоры.
• Рабочие среды с предсказуемой производительностью: Критически важные приложения и базы данных, где необходима гарантированная полоса пропускания и минимальная задержка.
• Упрощение архитектуры: Позволяет использовать единую, централизованно управляемую SAN, к которой подключены как стоечные, так и блейд-серверы.

Комплектация и управление

• Модуль является аппаратным компонентом шасси и не требует лицензий или сложной настройки.
• Поддерживается стандартными инструментами управления Dell, такими как Chassis Management Controller (CMC), для мониторинга состояния и диагностики.
• Обеспечивает физическое соединение, все настройки зонирования и маршрутизации выполняются на внешних коммутаторах SAN.
