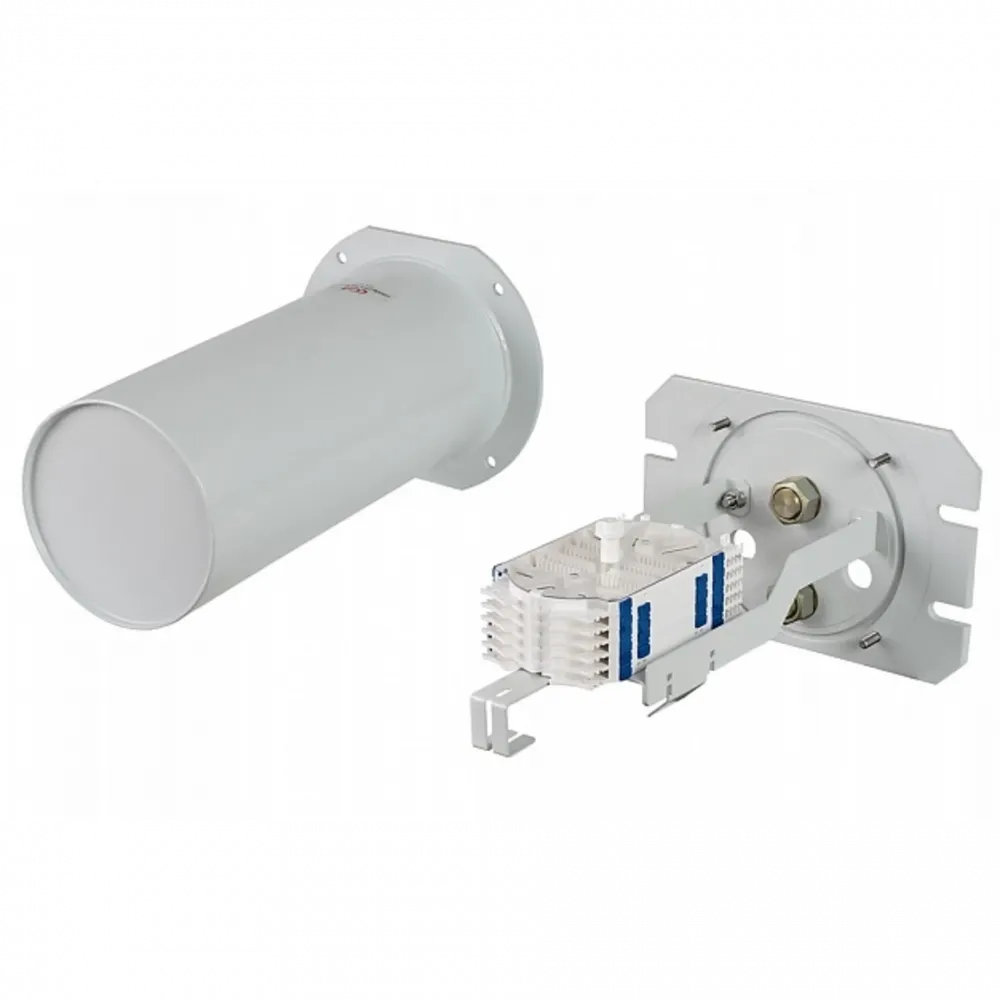

Муфта МОПГ-М-1/216-6КТ3645-К

Назначение и применение муфты МОПГ-М-1 Муфта МОПГ-М-1 предназначена для прямого и разветвительного сращивания строительных длин оптических кабелей, встроенных в грозозащитные тросы (ОКГТ) на воздушных линиях электропередачи (ЛЭП). Она также используется для соединения самонесущих диэлектрических оптических кабелей с броней из арамидных нитей или стеклопластиковых прутков, применяемых в качестве ответвляющихся.

Конструктивные особенности и герметизация

• Корпус: Полностью металлический, обеспечивающий высокую механическую прочность и защиту от внешних воздействий.
• Система герметизации: Механическая, с использованием эластичной кольцевой прокладки и четырех затяжных болтов для крепления кожуха к оголовнику. Эта конструкция гарантирует надежную защиту от влаги и пыли.
• Ввод кабелей: Возможность ввода до четырёх оптических кабелей через специальные кабельные вводы, устанавливаемые в отверстия оголовника. Комплекты вводов подбираются индивидуально под диаметр и конструкцию кабеля. Неиспользуемые порты герметично закрываются штатными заглушками с прокладками.

Комплектация муфты МОПГ-М-1/216-6КТ3645-К

• Монтажная организация: До 6 кассет типа КТ-3645 со встроенными ложементами для размещения защитных гильз КДЗС-4525 (длина 45 мм, диаметр после усадки 2.5 мм).
• Ёмкость: Общая ёмкость муфты составляет 216 сростков оптических волокон.
• Базовая поставка: В комплект муфты входят две заглушки с уплотнительными прокладками и крепёжными гайками для герметизации свободных портов. Комплекты кабельных вводов приобретаются отдельно, исходя из конкретного проекта.

Монтаж и установка Для крепления муфт МОПГ-М-1 на опорах ЛЭП используются специальные кронштейны. Для аккуратного размещения технологического запаса кабеля ОКГТ и ответвительных диэлектрических кабелей рекомендуются барабаны шлейфовые вращающейся конструкции.

Ключевые преимущества муфты МОПГ-М-1/216

• Высокая степень защиты (IP) благодаря механической герметизации металлического корпуса.
• Большая ёмкость — до 216 сростков оптических волокон.
• Универсальность применения для кабелей ОКГТ и диэлектрических ответвительных кабелей.
• Надёжная конструкция для эксплуатации в условиях ЛЭП.
• Возможность ввода до 4-х кабелей различного диаметра.

Технические характеристики (основные)

• Тип: Муфта оптическая проходная, герметичная.
• Модель: МОПГ-М-1/216-6КТ3645-К.
• Тип кассет: КТ-3645 (6 штук).
• Тип гильз: КДЗС-4525.
• Количество портов ввода: 4.
• Степень защиты корпуса: не ниже IP68.
• Климатическое исполнение: УХЛ, категория размещения 1 по ГОСТ 15150.

Область использования

• Воздушные линии электропередачи (ЛЭП) любого класса напряжения.
• Строительство и реконструкция магистральных и зоновых ВОЛС.
• Ответвления с оптических кабелей, встроенных в грозозащитный трос.
• Узлы сращивания на самонесущих диэлектрических оптических кабелях.
