Одноканальный QAM модулятор EM-101-C

Одноканальный QAM модулятор EM-101-C — это профессиональное компактное решение для организации собственного телевизионного канала. Устройство преобразует видеосигнал с HDMI или композитного (CVBS) источника в цифровой поток стандарта DVB-C для последующего распределения по коаксиальной кабельной сети. Идеально подходит для создания информационных каналов в отелях, ресторанах, бизнес-центрах, учебных заведениях и на других объектах.

Ключевые особенности модулятора EM-101-C:

• Два видеовхода: HDMI и композитный CVBS (RCA) для гибкого подключения любого источника сигнала (медиаплеер, камера, ноутбук, спутниковый ресивер).
• Высокое качество кодирования: Поддержка современных кодеков H.264 и стандартного MPEG-2 с разрешением до 1080i. Настраиваемый битрейт видео от 0,5 до 13 Мбит/с.
• Надежный DVB-C модулятор: Соответствие стандарту J.83 Annex A. Поддержка модуляции 16/32/64/128/256 QAM с шириной канала 6, 7 или 8 МГц и символьной скоростью до 6,99 Мсимв/с.
• Профессиональные RF-параметры: Выходная частота настраивается в диапазоне 100–860 МГц с шагом 10 кГц. Уровень выходного сигнала регулируется от 90 до 100 дБмкВ. Высокое значение MER > 38 дБ гарантирует стабильное и чистое вещание.
• Автоматическая генерация служебных таблиц: Устройство автоматически формирует PSI/SI таблицы (PAT, PMT, NIT, SDT), включая LCN (Logical Channel Number), для корректного отображения канала на телевизорах абонентов.

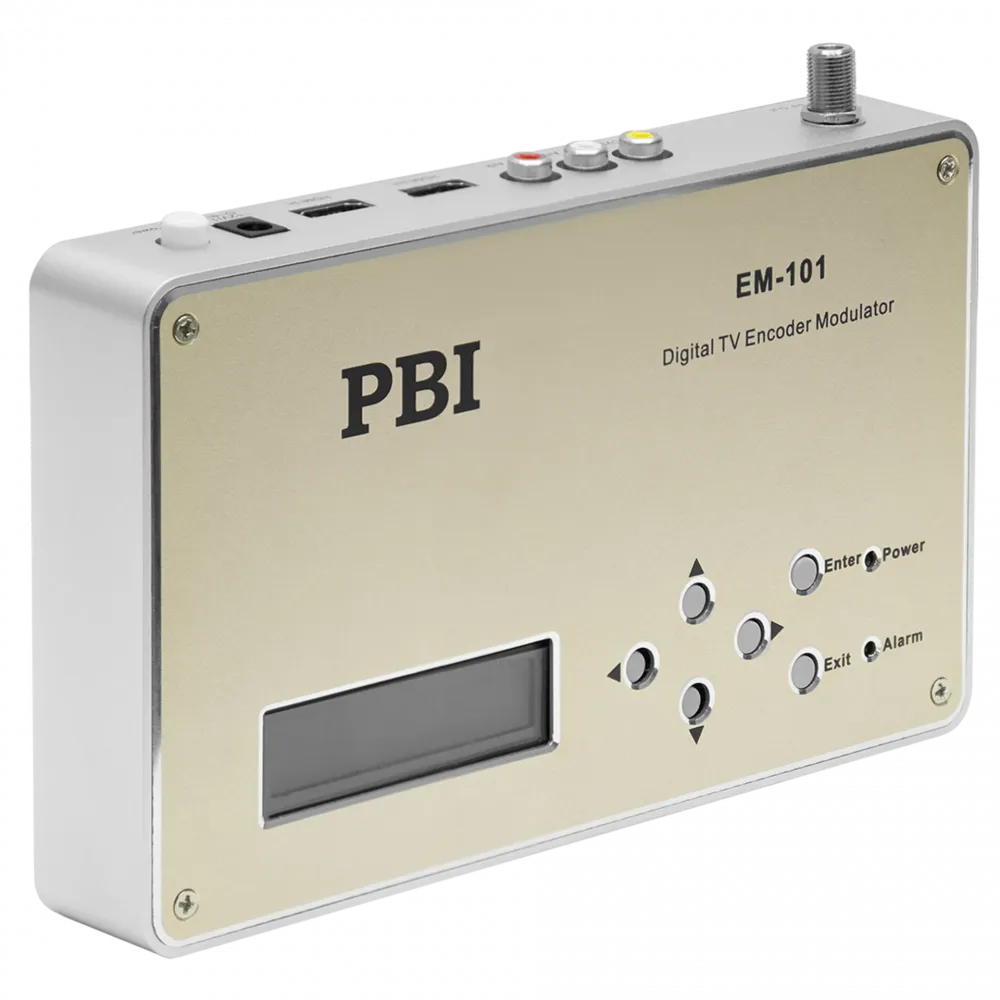

• Простое управление: Интуитивный интерфейс с дисплеем и кнопками на передней панели для быстрой настройки всех параметров без использования ПК.

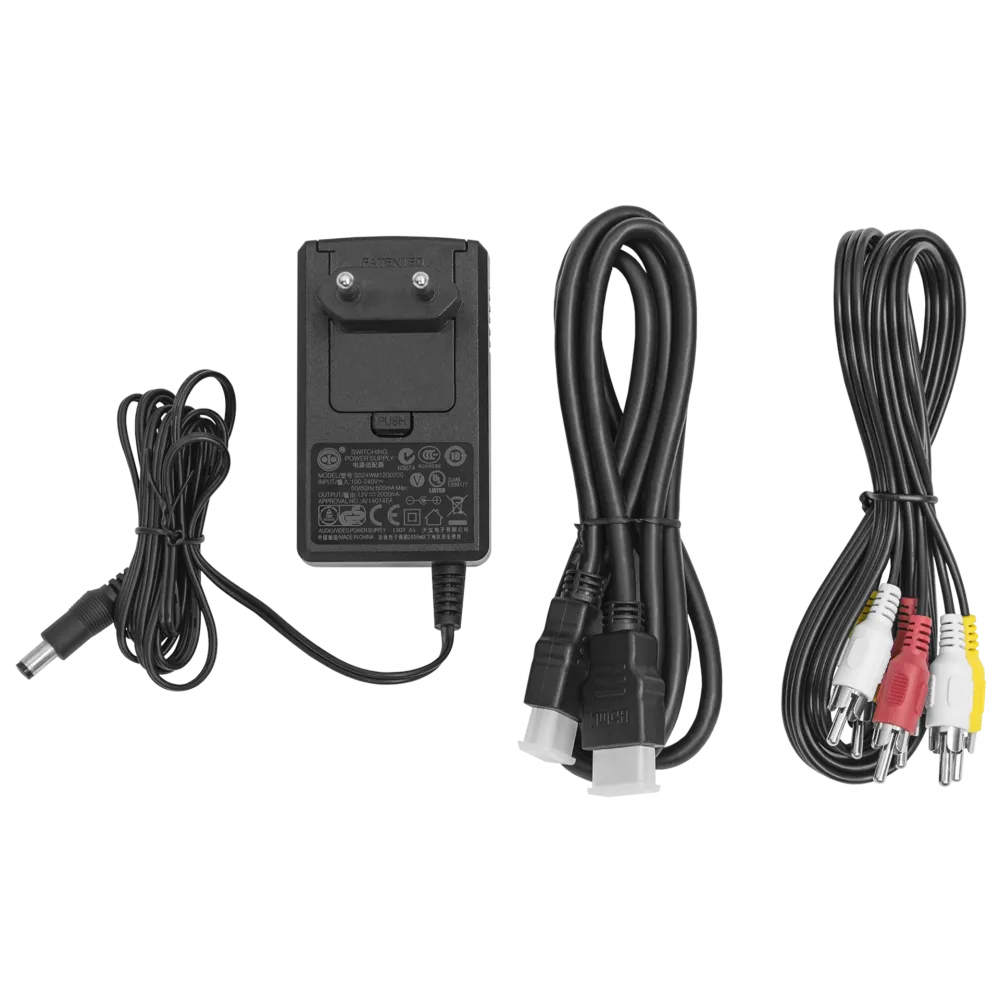

• Комплектная поставка: В комплект входит блок питания 12 В 1,5 А, что позволяет начать работу сразу после получения устройства.

Технические характеристики модулятора EM-101-C

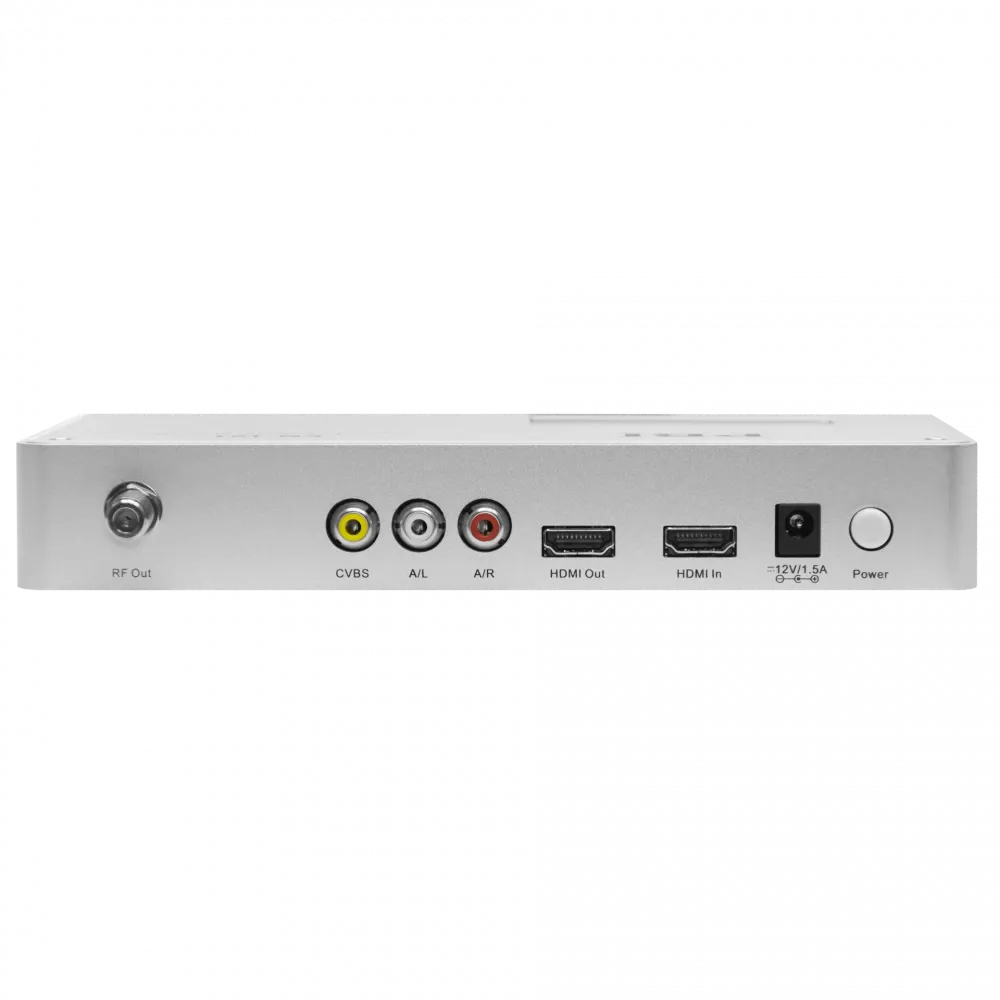

Входные интерфейсы:

• Видеовход 1: HDMI 1.4
• Видеовход 2: CVBS (RCA), поддержка стандартов NTSC, PAL, SECAM
• Аудиовход: Стереопара, аналоговый (2xRCA)

Параметры кодирования:

• Видеокодеки: H.264 (AVC) до профиля HP@L4.0, MPEG-2 MP@ML
• Разрешение: До 1080i. Автоопределение соотношения сторон 4:3 / 16:9.
• Битрейт видео: Переменный, от 0,5 до 13 Мбит/с.
• Аудиокодек: MPEG-1 Layer I/II
• Частота дискретизации аудио: 48 кГц
• Битрейт аудио: От 32 до 192 кбит/с (моно), от 64 до 384 кбит/с (стерео).

Параметры модулятора DVB-C:

• Стандарт: DVB-C (ETSI J.83 Annex A)
• Тип модуляции: 16, 32, 64, 128, 256 QAM
• Ширина полосы канала: 6, 7, 8 МГц
• Символьная скорость (Symbol Rate): От 2,5 до 6,99 Мсимв/с
• Коэффициент ошибок по битам (BER): ≤ 1x10⁻⁹
• Отношение модуляционной ошибки (MER): > 38 дБ

Выходной RF-сигнал:

• Разъем: F-гнездо (female), 75 Ом
• Диапазон частот: 100 – 860 МГц (с шагом настройки 10 кГц)
• Уровень выходного сигнала: 90 – 100 дБмкВ (регулируемый с шагом 1 дБ)

Управление и индикация:

• Дисплей: Двухстрочный, 16 символов в строке.
• Органы управления: 6 функциональных кнопок + кнопка сброса настроек.

Общие характеристики:

• Габариты (Ш x Г x В): 206 x 125 x 35 мм
• Вес: 0,5 кг
• Питание: Постоянный ток 12 В, 1,5 А (блок питания в комплекте).
• Потребляемая мощность: 18 Вт
• Рабочая температура: 0 … +45 °C
• Температура хранения: -10 … +60 °C
• Влажность при эксплуатации: 10 – 90%, без конденсата.

Назначение и применение EM-101-C

Одноканальный модулятор PBI EM-101-C предназначен для профессионального преобразования аудио- и видеосигналов в формат, пригодный для передачи по кабельным телевизионным сетям стандарта DVB-C. Это ключевое оборудование для создания головных станций (головныхend) небольших кабельных систем.

Типичные сценарии использования:

1. Организация корпоративного или гостиничного TV-канала: Трансляция рекламы, меню, расписаний мероприятий, внутренних новостей или welcome-видео для гостей.
2. Системы видеонаблюдения с трансляцией по ТВ-сети: Вывод изображения с камеры наблюдения (через CVBS) на любой телевизор в сети.
3. Образовательные учреждения: Создание учебного канала для трансляции лекций или информационных материалов в аудиториях и холлах.
4. Торговые и развлекательные центры: Вещание рекламного контента или музыкального видео на экраны в общих зонах.
5. Резервирование и преобразование сигнала: Конвертация HDMI-сигнала (например, от спутникового ресивера) в DVB-C для подачи в существующую кабельную сеть здания.

Преимущества модели EM-101-C:

• Компактность и автономность: Не требует установки в стойку или дополнительного ПО для настройки.
• Универсальность входов: Работа с цифровым (HDMI) и аналоговым (CVBS) видеоисточниками.
• Высокое качество выходного RF-сигнала: Стабильные параметры MER и регулируемая мощность обеспечивают уверенный прием на всей сети.
• Готовая к работе система: Наличие блока питания и автоматическая генерация служебных таблиц экономят время на инсталляцию.

Одноканальный QAM-модулятор EM-101-C от PBI — это оптимальное соотношение цены, функциональности и надежности для построения недорогих и эффективных систем кабельного телевещания.
