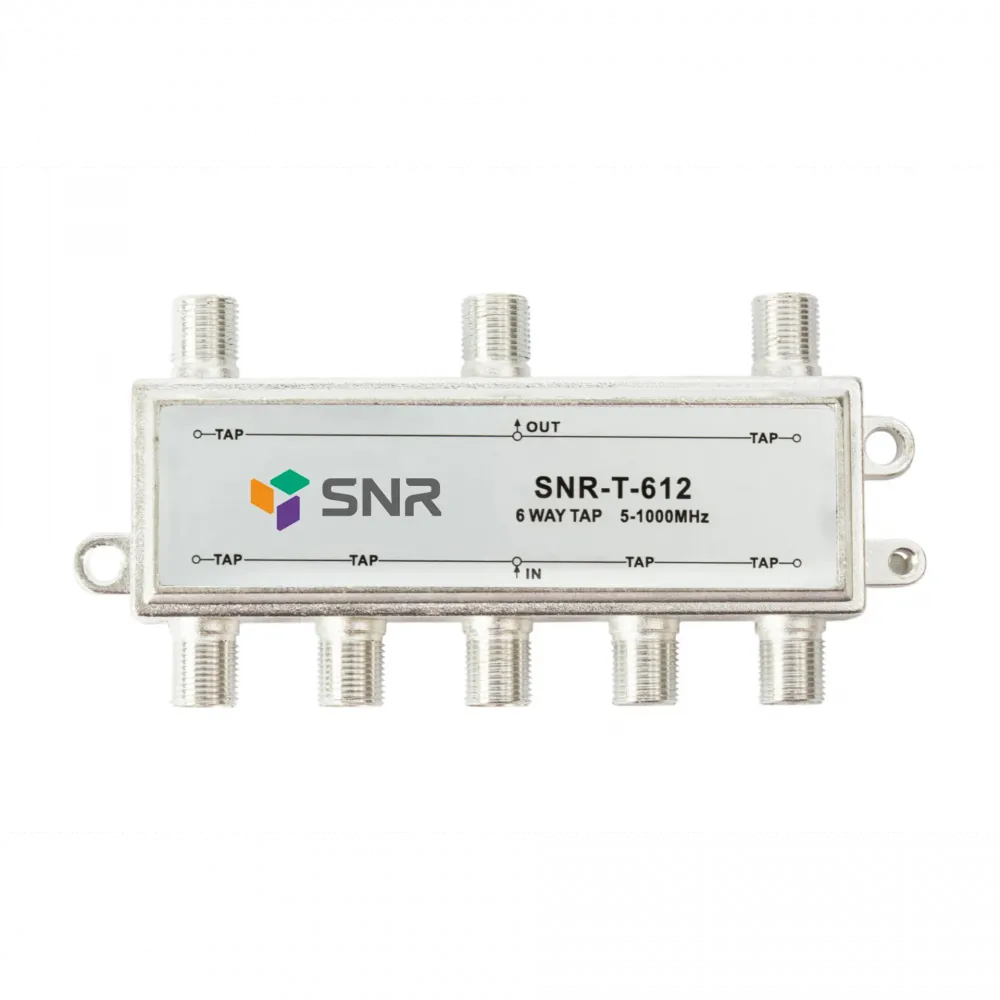

Ответвитель абонентский SNR-T-612 (6 отводов, затухание 12 дБ)

Высокоэффективный многопортовый ответвитель для современных интерактивных сетей. Устройство предназначено для надежного разветвления сигнала в широком частотном диапазоне с минимальными потерями и максимальной защитой от помех.

Ключевые достоинства и особенности

• Высокая надежность и защита: Литой корпус с гальваническим покрытием обеспечивает механическую прочность и устойчивость к коррозии. Запаянный корпус гарантирует коэффициент экранирования более 100 дБ, что исключает влияние внешних наводок и утечку сигнала.
• Стабильность работы: Наличие блокировочных конденсаторов на всех портах обеспечивает стабильную работу обратного канала, что критически важно для современных интерактивных и цифровых сетей (DOCSIS, IPTV, VoD).
• Универсальность и качество соединения: Все порты стандарта F-типа для удобного и надежного подключения. Широкий диапазон рабочих частот 5-1000 МГц поддерживает все актуальные стандарты вещания и передачи данных.
• Оптимальные параметры для ответвления: Модель SNR-T-612 обеспечивает номинальное вносимое затухание на отвод 12±1.5 дБ при низком уровне собственных потерь на сквозном тракте.

Технические параметры модели SNR-T-612

Основные характеристики:

• Тип: Абонентский ответвитель (Tap).
• Количество отводов (портов TAP): 6.
• Рабочий диапазон частот: 5 – 1000 МГц.
• Вносимое затухание (IN-TAP): 12 ± 1.5 дБ.
• Вносимые потери (IN-OUT): ≤ 3.8 дБ.
• Коэффициент отражения: ≥ 14 – 16 дБ.

Параметры развязки для обеспечения чистоты сигнала:

• Развязка между отводами (TAP-TAP):
  • В диапазоне 5-550 МГц: ≥ 20 дБ.
  • В диапазоне 550-1000 МГц: ≥ 25 – 22 дБ.
• Развязка (затухание) отвод-выход (TAP-OUT):
  • В диапазоне 5-550 МГц: ≥ 22 дБ.
  • В диапазоне 550-1000 МГц: ≥ 22 – 20 дБ.

Область применения

Ответвитель SNR-T-612 идеально подходит для построения и модернизации магистральных и домовых распределительных сетей кабельного телевидения (CATV) и широкополосного доступа в Интернет (например, по стандарту DOCSIS). Он обеспечивает качественное распределение сигнала на несколько абонентских точек с заданным уровнем затухания.
