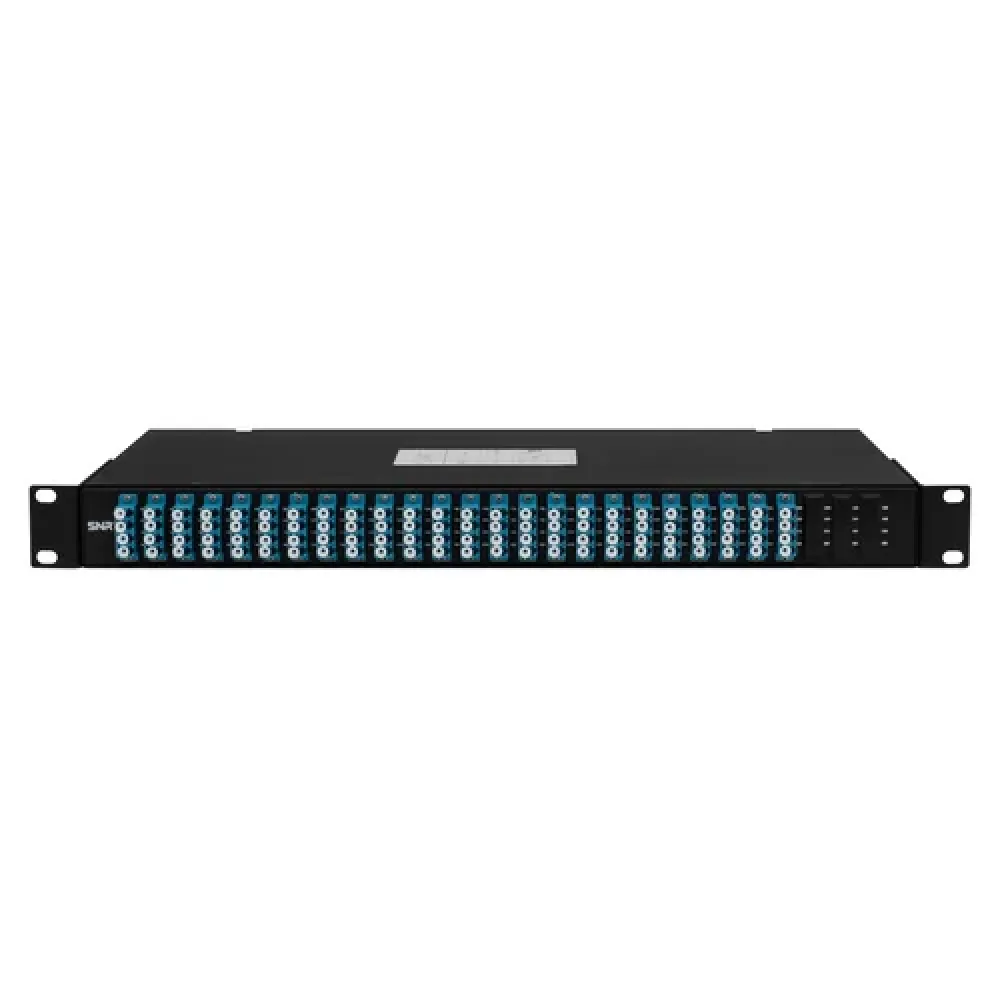

Пассивный оптический отвод 32 порта LC/UPC (деление 1х2), SM, 1U

Полное описание и назначение

Пассивный оптический TAP-ответвитель SNR-PO-TAP — это профессиональное 32-портовое шасси для гарантированного и безопасного мониторинга трафика в высокоскоростных волоконно-оптических сетях. Устройство предназначено для установки в стратегически важных точках сетевой инфраструктуры, таких как центры обработки данных (ЦОД) и магистральные узлы связи, где требуется 100% видимость передаваемых данных без риска потери пакетов или создания уязвимостей.

TAP обеспечивает копию всего проходящего трафика для его подачи на системы безопасности (IDS/IPS, UTM), анализа производительности (APM) и глубокого инспектирования пакетов (DPI). Будучи полностью пассивным и не требующим электропитания, он изолирует аналитические инструменты от основной сети, что исключает возможность удаленного взлома или воздействия на мониторинг.

Ключевые преимущества и особенности

• Полная пассивность и безопасность: Не требует электропитания, не имеет IP-адреса и активных электронных компонентов. Абсолютная изоляция мониторинговой сети от основной обеспечивает отказоустойчивость и защиту от кибератак.
• Высокая плотность портов: Компактное шасси 1U позволяет одновременно мониторить до 32 одномодовых оптических линий связи (SM), что оптимально для плотных телекоммуникационных стоек.
• Широкополосная совместимость: Поддерживает линейный мониторинг сетей 1G, 10G, 40G и 100G на длинах волн 1310/1550 нм. Не имеет ограничений по совместимости с оборудованием различных производителей.
• Глубина анализа: Обеспечивает захват и передачу на анализаторы данных со всех 7 уровней модели OSI, включая пакеты любых типов и размеров.
• Надежность и нулевые потери: Оптическая схема с разветвителями (сплиттерами) 1x2 и коэффициентом деления мощности 50/50 гарантирует отсутствие потерь пакетов и непрерывность мониторинга.

Технические характеристики

• Тип устройства: Пассивный оптический TAP (Test Access Point).
• Форм-фактор: Шасси для монтажа в 19-дюймовую стойку, высота 1U.
• Количество и тип мониторируемых линий: 32 порта.
• Тип волокна и коннекторы: Одномодовое (SM), дуплексные коннекторы LC/UPC.
• Схема деления: Оптический сплиттер 1x2 с соотношением 50/50.
• Поддерживаемые скорости: 1G, 10G, 40G, 100G.
• Рабочие длины волн: 1310 нм, 1550 нм.
• Питание: Не требуется.

Схема подключения и коммутации

Принцип работы устройства основан на встраивании в разрыв оптического канала. Основной трафик (Network) проходит через TAP прозрачно, с минимальными оптическими потерями, в то время как идентичная копия всего трафика (Monitor) направляется на порты подключения систем анализа.

Стандартная конфигурация портов:

• Порты «IN» (Вход): Прием трафика от источника (например, коммутатора).
• Порты «OUT» (Выход): Передача основного трафика к получателю (например, маршрутизатору).
• Порты «MON» (Монитор): Выходы для подачи копии трафика на оборудование мониторинга.

Области применения

• Постоянный мониторинг и безопасность сетей ЦОД.
• Аудит и анализ трафика на магистральных каналах связи.
• Отладка и диагностика сложных сетевых инцидентов.
• Обеспечение работы систем SIEM, сетевых анализаторов и детекторов угроз.

Индивидуальные конфигурации

Компания готова изготовить пассивные TAP-ответвители под заказ с различными параметрами: количество портов, тип коннекторов (LC/SC, APC), соотношение деления оптической мощности (например, 70/30) и другие специфические требования.
