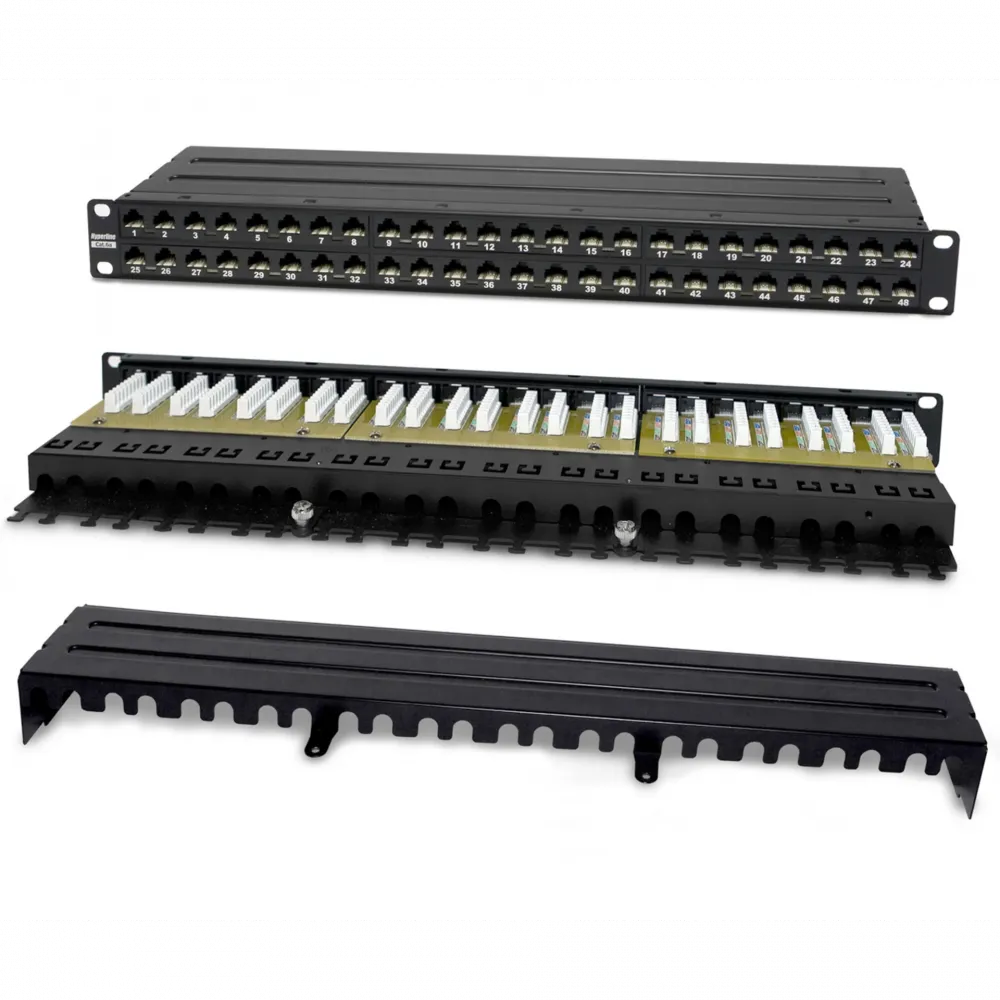

Патч-панель высокой плотности 19" 1U 48 портов RJ-45 Cat.6A неэкранированная Dual IDC

Ключевые особенности и преимущества патч-панели Hyperline PPHD-19-48-8P8C-C6A-110D

• Высокая плотность портов в 1U: 48 портов RJ-45 категории 6A в форм-факторе 19" 1U для максимально эффективного использования пространства в стойках ЦОД и телекоммуникационных шкафах.
• Надежная коммутация: Вертикальная заделка на Dual IDC-разъемах (110/Krone тип) для подключения одножильных кабелей 22-24 AWG. Конструкция защищает пружинные контакты от повреждений.
• Удобство монтажа и маркировки: Четкая цифровая маркировка портов, площадки для наклеек, цветовая схема подключения T568A/B на задней панели и встроенный кабельный организатор.
• Прочный корпус и долговечные контакты: Лицевая панель из стали 1.6 мм, корпус из огнестойкого ABS-пластика. Позолоченные пружинные контакты и луженые IDC-ножи обеспечивают стабильное соединение.

Полное описание патч-панели Hyperline PPHD-19-48-8P8C-C6A-110D

Назначение и применение Патч-панель Hyperline PPHD-19-48-8P8C-C6A-110D — это неэкранированное коммутационное решение высокой плотности, разработанное для организации структурированных кабельных систем (СКС) в центрах обработки данных (ЦОД), серверных и телекоммуникационных помещениях. Она обеспечивает удобную и надежную коммутацию сетевого оборудования через 48 портов RJ-45 стандарта Cat.6A.

Конструкция и удобство использования

• Форм-фактор: Стандартная 19-дюймовая ширина для монтажа в стойку или шкаф, высота 1 единица (1U, 44.45 мм).
• Маркировка: Отчетливая сквозная нумерация портов на лицевой панели и дополнительные площадки для наклеек. Цветовая схема разводки (T568A и T568B) на задней панели ускоряет процесс заделки кабеля.
• Задний организатор: Встроенный кабельный организатор помогает аккуратно уложить и зафиксировать подводимые кабели.
• Безопасность контактов: Специальное расположение и конструкция модулей исключают риск повреждения хрупких пружинных контактов разъема RJ-45 при подключении патч-кордов.

Технология подключения (Dual IDC)

• Тип подключения: Вертикальная заделка проводников на изолированных смещающих контактах (IDC).
• Совместимость с инструментом: Для заделки подходят обжимные инструменты типа 110 (например, HT-110E) и типа Krone (LSA).
• Удобство монтажа: Высокая выступающая часть корпуса каждого IDC-разъема обеспечивает удобный доступ и облегчает работу монтажника.
• Совместимость с кабелем: Предназначена для коммутации одножильных (solid) кабелей типоразмера 22 – 24 AWG (0.64 – 0.51 мм).

Технические характеристики и материалы

Материалы и покрытия:

• Лицевая панель: Листовая сталь толщиной 1.6 мм.
• Корпус модулей: Ударопрочный ABS-пластик, сертифицированный по стандарту горючести UL 94V-0.
• Пружинные контакты (RJ-45): Фосфорная бронза с покрытием: никель 2.54 мкм + золото 1.27 мкм (50 µ").
• IDC-контакты: Фосфорная бронза с покрытием сплавом олова толщиной 2.54 мкм.

Электрические параметры:

• Номинальный ток: 1.8 А (при температуре +20°C).
• Контактное сопротивление: ≤ 20 мОм.
• Сопротивление изоляции: ≥ 500 МОм.
• Электрическая прочность: 1000 В (переменный ток, 60 Гц) в течение 1 минуты.

Эксплуатационные параметры и надежность:

• Механическая долговечность: Рассчитана на ≥ 750 циклов подключения/отключения патч-корда.
• Усилие удержания разъема (RJ-45): 50 Н в течение 1 минуты.
• Диапазон рабочих температур: от –40°C до +60°C.
• Допустимая влажность: до 93% (без конденсата).

Комплектация

• Патч-панель Hyperline PPHD-19-48-8P8C-C6A-110D — 1 шт.
• Комплект для монтажа (винты, заглушки для стоек) — 1 набор.

Габаритные размеры и вес

• Размеры (Ш x В x Г): 482.6 мм (19") x 44.45 мм (1U) x 213.5 мм.
• Вес: 1.85 кг.

Патч-панель Hyperline PPHD-19-48-8P8C-C6A-110D — это оптимальное решение для создания высокоплотных и надежных коммутационных точек, соответствующее требованиям стандарта Category 6A.
