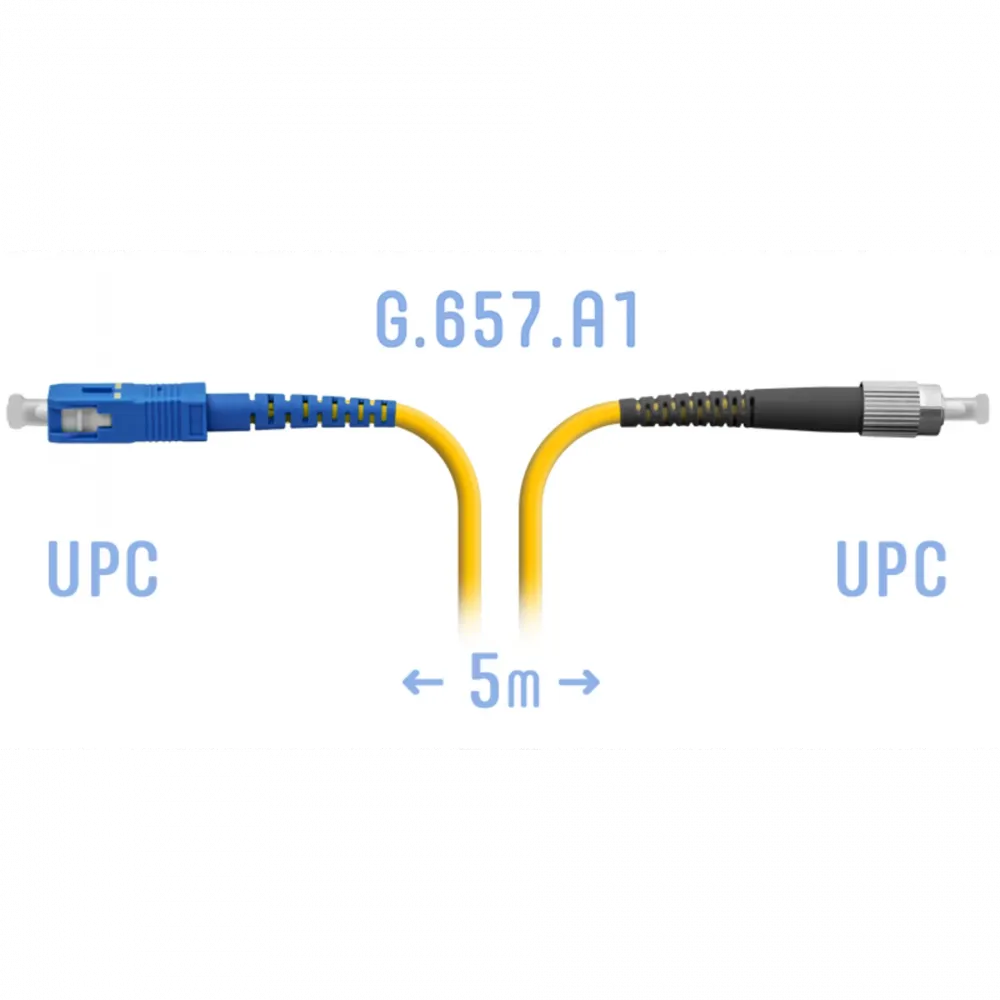

Патчкорд оптический FC/UPC-SC/UPC SM G.657.A1 5 метров

Назначение патчкорда Оптический патчкорд FC-SC предназначен для высокоточного соединения функциональных блоков телекоммуникационного оборудования между собой и с оптическими кроссами. Он обеспечивает передачу сигнала с минимальными искажениями и является ключевым элементом построения стабильных волоконно-оптических линий.

Конструкция и ключевые особенности

• Тип волокна: Одномодовое (SM), стандарт G.657.A1.
• Коннекторы: Разные типы с каждой стороны — FC/UPC и SC/UPC.
• Полировка: UPC (Ultra Physical Contact).
• Длина: 5 метров.
• Диаметр кабеля: 3 мм.
• Материал оболочки: LSZH (Low Smoke Zero Halogen).

Преимущества патчкорда FC/UPC-SC/UPC

• Высокая надежность соединения: Коннекторы обеспечивают физически контактное соединение, устойчивое к вибрациям и механическим воздействиям.
• Минимальные оптические потери: Полировка UPC и прецизионная сборка гарантируют низкий уровень вносимых потерь и обратного отражения (RL).
• Улучшенная долговечность: Использование волокна G.657.A1 повышает стойкость к микроизгибам и снижает чувствительность к потерям на малых радиусах изгиба.
• Безопасность и экологичность: Оболочка LSZH не выделяет едкого дыма и галогенов при возгорании, что важно для монтажа в помещениях с людьми.
• Отличная воспроизводимость и заменяемость: Стандартизированные компоненты обеспечивают стабильные параметры при многократных переключениях и простую замену в сети.

Области применения

• Телекоммуникационные сети: FTTH (оптика до дома), абонентское телевидение (CATV), сети доступа (FTTx).
• Локальные и магистральные сети: Строительство LAN, оптоволоконных систем передачи данных (PON, SDH).
• Специализированные системы: Подключение волоконно-оптических датчиков, диагностического и измерительного оборудования (рефлектометры, тестеры).
• Центры обработки данных: Коммутация в кроссах и патч-панелях.

Технические характеристики

• Вносимые потери: ≤ 0.2 дБ (типичное значение).
• Возвратные потери: ≥ 55 дБ (типичное значение для UPC).
• Рабочий температурный диапазон: от -40°C до +80°C.
• Стандарты: Соответствует требованиям IEC, TIA/EIA.

Почему выбирают патчкорд FC-SC? Данный патчкорд решает задачу соединения оборудования с разными портами (FC и SC) без необходимости использования дополнительных переходников. Это экономит время монтажа, снижает общие потери в линии и повышает надежность соединения. Оптическое волокно G.657.A1 делает его особенно актуальным для плотной прокладки в патч-кордах и телекоммуникационных шкафах, где важна устойчивость к изгибам.
