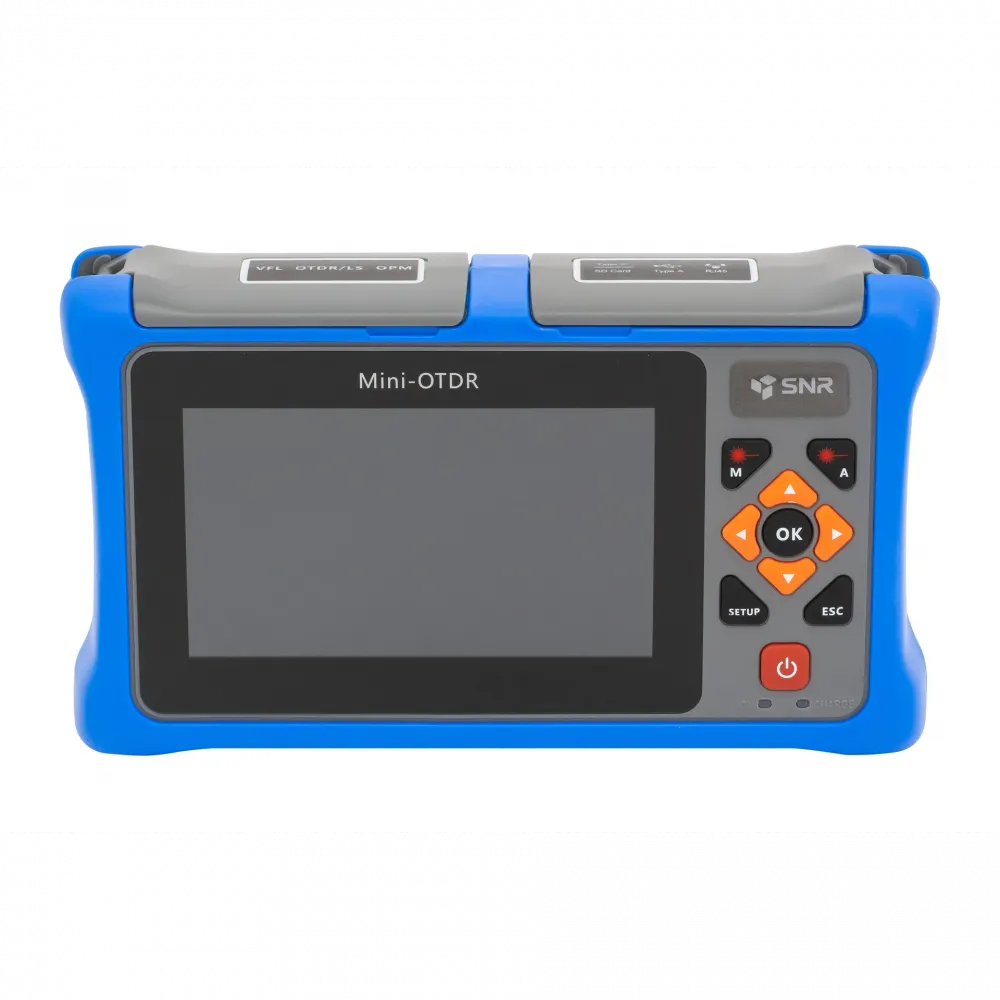

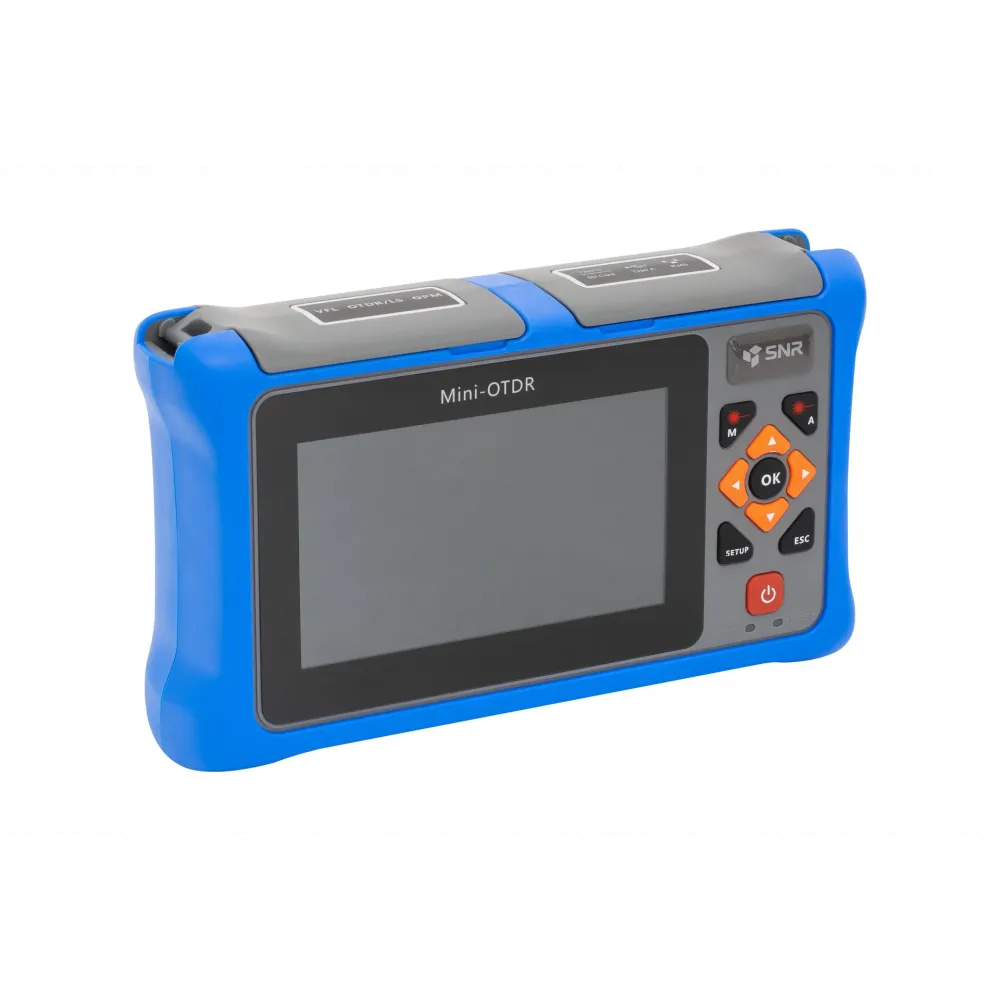

Рефлектометр оптический SNR-OTDR (1310/1550 nm, 26/24 dB, VFL, OPM, OLS)

Профессиональный портативный OTDR для диагностики волоконно-оптических линий связи

SNR-OTDR-01 — это современный электронно-оптический измерительный прибор, предназначенный для комплексного анализа и обслуживания оптических волокон. Он позволяет с высокой точностью локализовать дефекты, измерить потери сигнала в любой точке линии и оценить общее состояние волоконно-оптической инфраструктуры. Для проведения измерений требуется доступ только к одному концу волокна.

Ключевые особенности и преимущества

• Все в одном корпусе: Устройство объединяет в себе полнофункциональный рефлектометр (OTDR), измеритель оптической мощности (OPM), источник видимого излучения (VFL) и источник оптического сигнала (OLS).
• Высокая точность и надежность: Обеспечивает достоверные измерения благодаря продвинутой элементной базе и алгоритмам обработки сигнала.
• Полевая эксплуатация: Компактный, легкий и прочный корпус с защитой от пыли, влаги и ударов создан для работы в сложных условиях.
• Длительная автономность: Более 8 часов непрерывной работы от встроенного литий-ионного аккумулятора.

Основные технические характеристики

Рефлектометр (OTDR):

• Рабочие длины волн: 1310 нм и 1550 нм.
• Динамический диапазон: 26 дБ (на 1310 нм) / 24 дБ (на 1550 нм).
• Дальность измерений: До 120 км (зависит от типа волокна).

Встроенные инструменты:

• Измеритель оптической мощности (OPM): Для точного измерения уровня оптического сигнала.
• Источник видимого излучения (VFL): Длина волны 650 нм (красный луч) для визуальной идентификации волокна, проверки целостности и поиска макроизгибов.
• Источник оптического сигнала (OLS): Для генерации стабильного оптического сигнала при проведении тестов на проход.

Эргономика и интерфейсы:

• Автономная работа: Более 8 часов от встроенного аккумулятора.
• Связь с ПК: Возможность подключения для передачи данных, сохранения трасс и формирования отчетов.
• Дисплей: Четкий цветной дисплей для отображения рефлектограмм и данных.

Области применения рефлектометра SNR-OTDR-01

• Приемка и ввод в эксплуатацию новых ВОЛС.
• Поиск и точная локализация обрывов, повреждений, некачественных сварных соединений.
• Плановое техническое обслуживание и мониторинг сетей.
• Измерение затухания, длины волокна и коэффициента обратного рассеяния.
• Документирование характеристик оптического кабеля.

Комплектация

• Рефлектометр оптический SNR-OTDR-01.
• Зарядное устройство/адаптер.
• Коммутационные оптические шнуры.
• Программное обеспечение для ПК.
• Чехол для переноски и хранения.
• Руководство пользователя.
