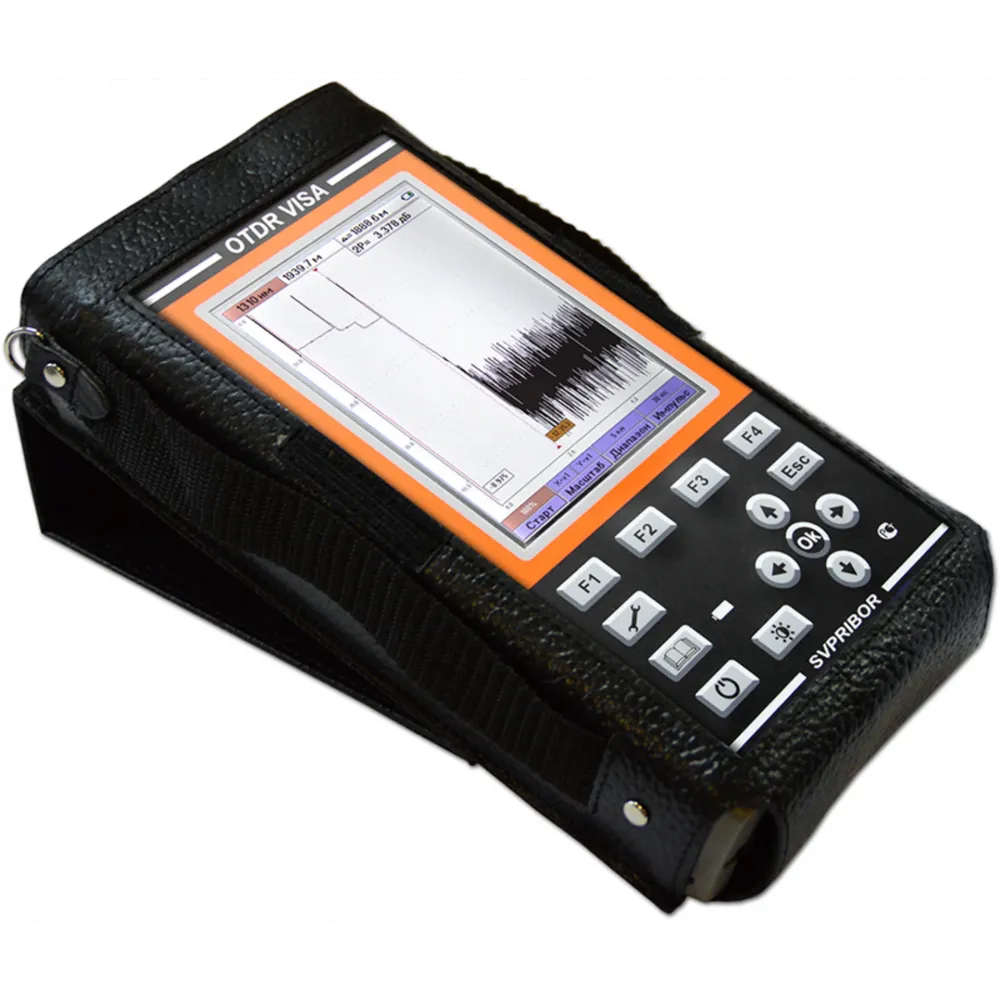

Рефлектометр оптический Связьприбор OTDR VISA (модуль М1)

Универсальный измерительный комплекс для монтажа и эксплуатации волоконно-оптических линий связи. Прибор выполняет рефлектометрические измерения на двух длинах волн: 1310 нм и 1550 нм, что обеспечивает полный контроль над современными сетями FTTx, PON и магистральными линиями.

Ключевые возможности:

• Автоматические измерения: Интеллектуальный режим для мгновенного получения рефлектограммы и анализа состояния линии одним нажатием кнопки.
• Расширенный анализ: Автоматический расчет ключевых параметров линии: потери по методам 2P, 2PA, LSA, 5PA, обратные потери (ORL) и затухание отражения (REF).
• Двухволновые тесты: Проведение и автоматическое сохранение результатов измерений на двух длинах волн для комплексной диагностики.
• Функция Live Fiber: Безопасное определение активного (находящегося под нагрузкой) волокна в муфте или кроссовом оборудовании.
• Высококонтрастный дисплей: Четкий ЖК-экран с разрешением 480x640 для детального отображения кривых и данных в любых условиях.
• Полная документация: Сохранение данных в стандарте Bellcore (GR-196) для интеграции с системами управления сетями и удобного формирования отчетов.

Применение прибора:

• Приемка и паспортизация новых ВОЛС.
• Локализация обрывов, макроизгибов и дефектов в оптическом кабеле.
• Измерение потерь в сварных и механических соединениях (сплайсах).
• Контроль качества волокна на катушках при производстве.
• Периодический мониторинг и сравнение характеристик линии для выявления деградации.
• Обслуживание сетей доступа (PON, FTTB, FTTH) и магистральных станций.

Опция (заказывается дополнительно): Встроенный измеритель оптической мощности — расширяет функционал комплекса. Позволяет напрямую измерять среднюю оптическую мощность в линии на длинах волн 1310 нм и 1550 нм в диапазоне от +6 до -70 дБм. Интерфейс подключения — FC. Незаменим для точной оценки уровня сигнала и быстрых проверок при вводе в эксплуатацию или поиске неисправностей.

Техническая интеграция:

• Связь с ПК: Интерфейс USB для передачи данных и рефлектограмм.
• Обновление ПО: Процедура обновления программного обеспечения с диска для поддержки актуального функционала.
• Энергонезависимая память: Внутреннее хранилище для всех результатов измерений (рефлектограмм и данных по мощности) с системой маркировки и заголовков для удобной организации.
