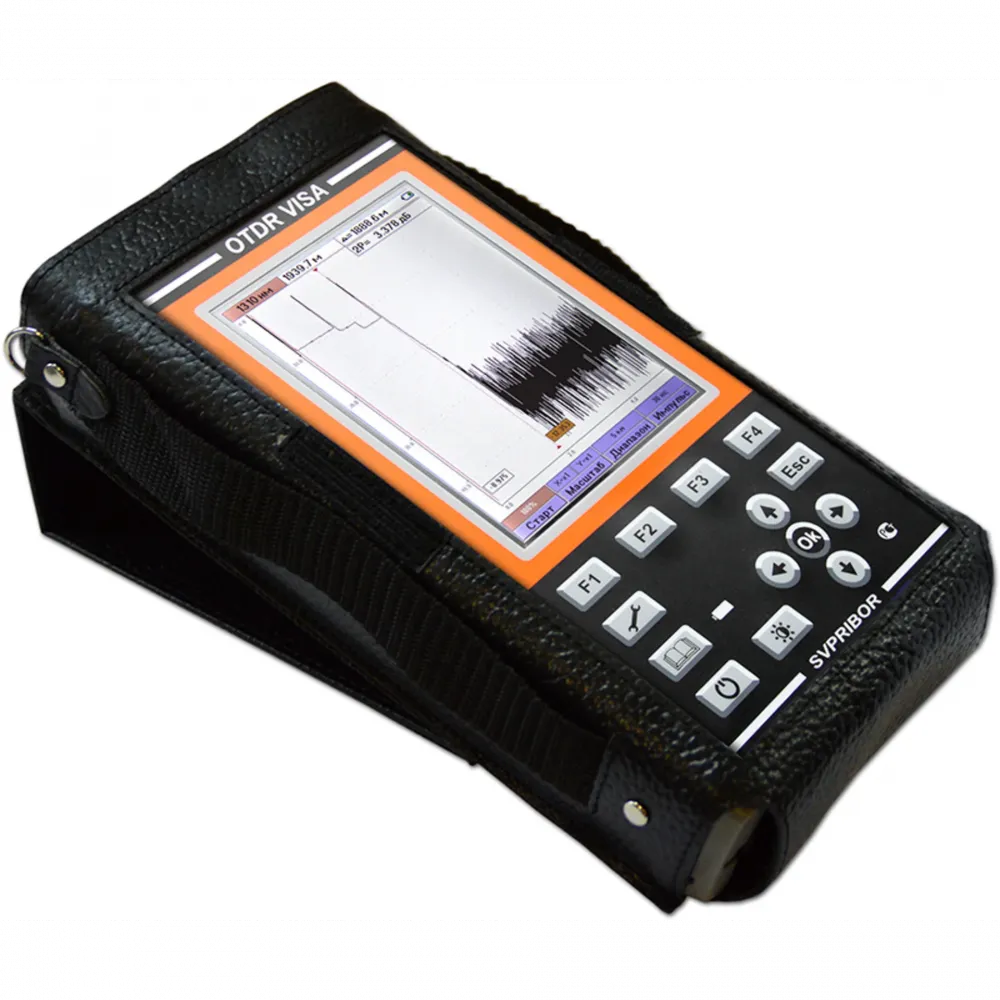

Рефлектометр оптический Связьприбор SVP VISA MM

Профессиональный оптический рефлектометр VISA MM — это универсальный измерительный комплекс для диагностики, монтажа и эксплуатации волоконно-оптических линий связи (ВОЛС). Прибор предназначен для работы с многомодовым оптическим волокном на длинах волн 850 и 1300 нм, обеспечивая высокую точность и надежность измерений.

Основное назначение:

• Диагностика и паспортизация ВОЛС при монтаже.
• Постоянный контроль состояния оптических кабелей в процессе эксплуатации.
• Быстрая и точная локализация неисправностей, обрывов и дефектов.

Ключевые особенности и функции:

• Интеллектуальные автоматические измерения: Для быстрого старта достаточно нажать одну кнопку. Прибор самостоятельно настраивает параметры, проводит анализ и выводит на экран рефлектограмму с детальной оценкой технического состояния линии.
• Расширенный анализ параметров: Встроенные алгоритмы позволяют проводить анализ потерь по методам 2P, 2PA, LSA, 5PA, а также измерять обратные потери (ORL) и затухание рефлектометра (REF).
• Удобная работа и навигация: Высококонтрастный ЖК-дисплей с разрешением 480x640 пикселей обеспечивает четкое отображение графиков и данных даже в полевых условиях.
• Полная документация и интеграция: Сохранение результатов измерений в общепринятом стандарте Bellcore для удобства отчетности. Возможность передачи данных на ПК через интерфейс USB и обновления встроенного программного обеспечения с диска.
• Эффективность при эксплуатации: Функция проведения измерений и автоматического сохранения результатов на двух рабочих длинах волн (850/1300 нм) для комплексного анализа. Уникальная функция определения активного (работающего) волокна в пучке.
• Широкий спектр измерительных задач:
  • Определение распределения и локализация потерь вдоль ВОЛС, идентификация всех элементов линии.
  • Точное определение места обрыва или повреждения кабеля.
  • Оценка полных потерь при приемке линии и плановом тестировании.
  • Измерение средних потерь на катушках волокна, проверка равномерности распределения потерь и выявление локальных дефектов при производстве.
  • Измерение потерь в сварных и механических соединениях (сплайсах).
  • Мониторинг деградации волокна путем сравнения текущих рефлектограмм с сохраненными эталонными данными.

Опции, заказываемые дополнительно:

• VFL (Визуальный fault-локатор): Лазерный источник излучения красного света (650 нм, 1 мВт) с разъемом FC для простого и наглядного обнаружения обрывов, макроизгибов и проверки целостности волокна.
• PM (Измеритель оптической мощности): Модуль для точных измерений оптической мощности на длинах волн 1310 и 1550 нм. Диапазон измерений от +6 до -70 дБм, разъем FC. Позволяет проводить измерения средней мощности при работе с внешними источниками излучения.

Рефлектометр Связьприбор SVP VISA MM — это оптимальное решение для специалистов, требующее надежного и многофункционального инструмента для поддержания волоконно-оптической инфраструктуры в идеальном состоянии.
