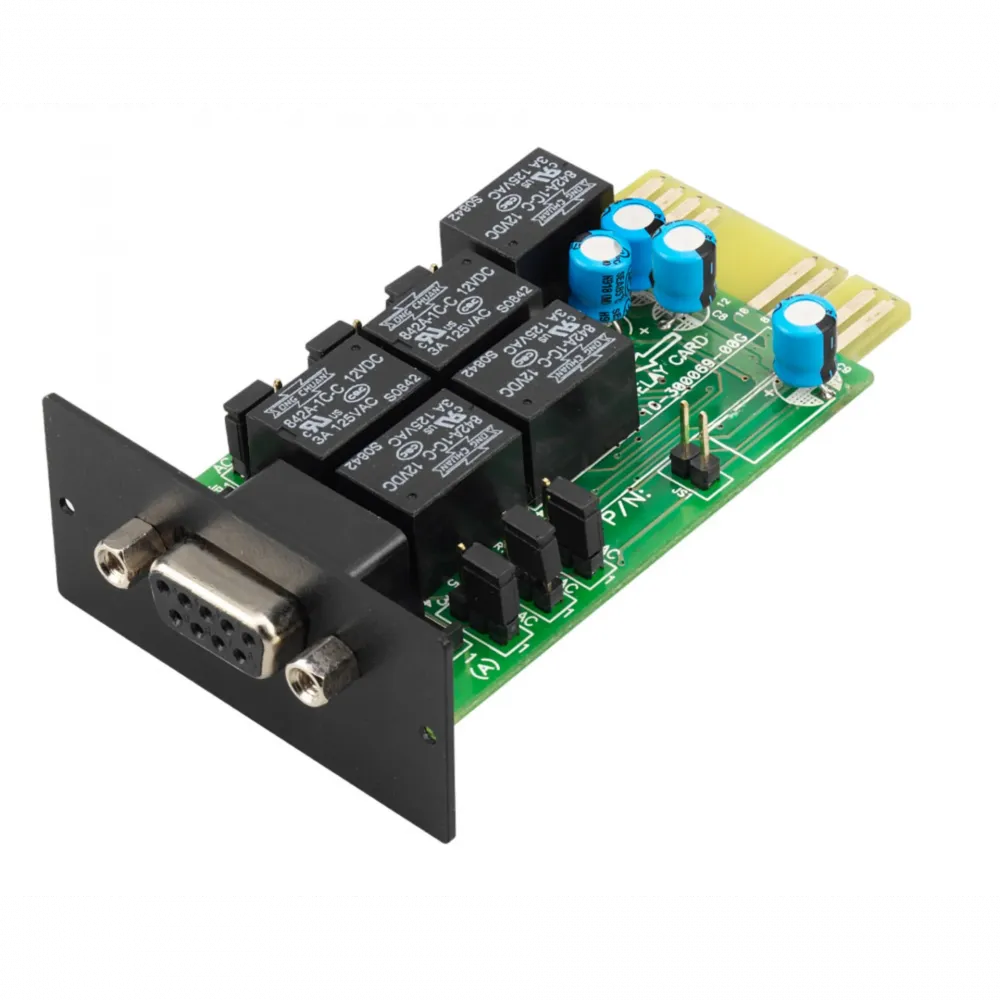

Релейная карта Systeme Electric DB-9: модуль сухих контактов

Назначение и принцип работы Релейная карта SE9610 — это интерфейсный модуль для мониторинга состояния источников бесперебойного питания (ИБП). Она преобразует статусные сигналы ИБП в дискретные команды посредством замыкания и размыкания контактов электромеханических реле («сухих контактов»). Информация передается через стандартный разъем DB-9 для интеграции с внешними системами управления.

Ключевые особенности и преимущества

• Универсальный интерфейс контроля: Передача данных о состоянии ИБП через «сухие контакты» для совместимости с широким спектром стороннего оборудования: системы автоматизации (BMS, SCADA), серверные мониторинговые платформы, сигнализации и оповещения.
• Простая интеграция: Установка в интеллектуальный слот (слот для карт расширения) ИБП Systeme Electric без необходимости дополнительного ПО или сложных настроек.
• Надежная связь: Использование электромеханических реле обеспечивает гальваническую развязку и высокую помехоустойчивость сигналов.
• Стандартизированный разъем: Выходной порт DB-9 упрощает подключение с использованием распространенных кабелей и переходников.

Основные функции и передаваемые статусы Через релейные выходы карта SE9610 может сигнализировать о следующих событиях и состояниях ИБП:

• Аварийные и предупредительные статусы:
  • Работа ИБП от аккумуляторных батарей.
  • Разряд батарей до низкого уровня.
  • Перегрузка устройства.
  • Неисправность ИБП или необходимость обслуживания.
• Основные режимы работы:
  • Питание нагрузки от сети (нормальный режим).
  • Режим байпаса.
• Дополнительные сигналы:
  • Тестовый режим ИБП.

Области применения

• Центры обработки данных и серверные комнаты.
• Телекоммуникационные объекты и узлы связи.
• Промышленные системы управления и автоматизации.
• Медицинское и лабораторное оборудование, требующее мониторинга питания.
• Системы безопасности и видеонаблюдения.

Комплектация и совместимость

• Релейная карта расширения SE9610.
• Совместима с ИБП Systeme Electric, оснащенными интеллектуальным слотом для карт расширения функционала.
• Для подключения требуется кабель с разъемом DB-9 (в комплектацию не входит, подбирается под конкретную систему мониторинга).
