DC/DC преобразователи SD-15/25/50/100: универсальные источники питания малой и средней мощности
Корпусные DC/DC преобразователи серий SD-15, SD-25, SD-50 и SD-100 предназначены для надежного преобразования постоянного напряжения в системах промышленной автоматики, телекоммуникаций и управления. Устройства отличаются широкими входными диапазонами, компактным исполнением и способностью работать в жестких условиях.
Ключевые особенности серий SD-15/25/50/100
- Универсальные входные диапазоны: Доступно несколько стандартных диапазонов входного напряжения для гибкой интеграции в различные системы.
- Естественное охлаждение: Отвод тепла осуществляется за счет конвекции, что обеспечивает долгий срок службы без вентиляторов.
- Расширенный температурный диапазон: Стабильная работа в условиях от -10°C до +60°C.
- Стандартные выходные напряжения: Выходное напряжение выбирается из ряда: 5В, 12В, 24В.
- Компактный корпус: Все модели выполнены в прочном корпусном исполнении, удобном для монтажа.
Маркировка и выбор модели
Модель источника питания формируется по принципу: Серия-ВходнойДиапазон-ВыходноеНапряжение.
1. Серия (определяет выходную мощность):
- SD-15 — выходная мощность 15 Вт.
- SD-25 — выходная мощность 25 Вт.
- SD-50 — выходная мощность 50 Вт.
- SD-100 — выходная мощность 100 Вт.
2. Входной диапазон (обозначается буквой):
| Буква | Диапазон входного напряжения (DC) | Доступные серии |
|---|---|---|
| A | 9.2...18 В | SD-15, SD-25, SD-50 |
| A | 9.5...15.6 В | Только SD-100 |
| B | 19...36 В | SD-25, SD-50, SD-100 |
| B | 18...36 В | Только SD-15 |
| C | 36...72 В | Все серии (SD-15, SD-25, SD-50, SD-100) |
| D | 72...144 В | Только SD-100 |
3. Выходное напряжение: 5В, 12В или 24В.
Примеры популярных моделей:

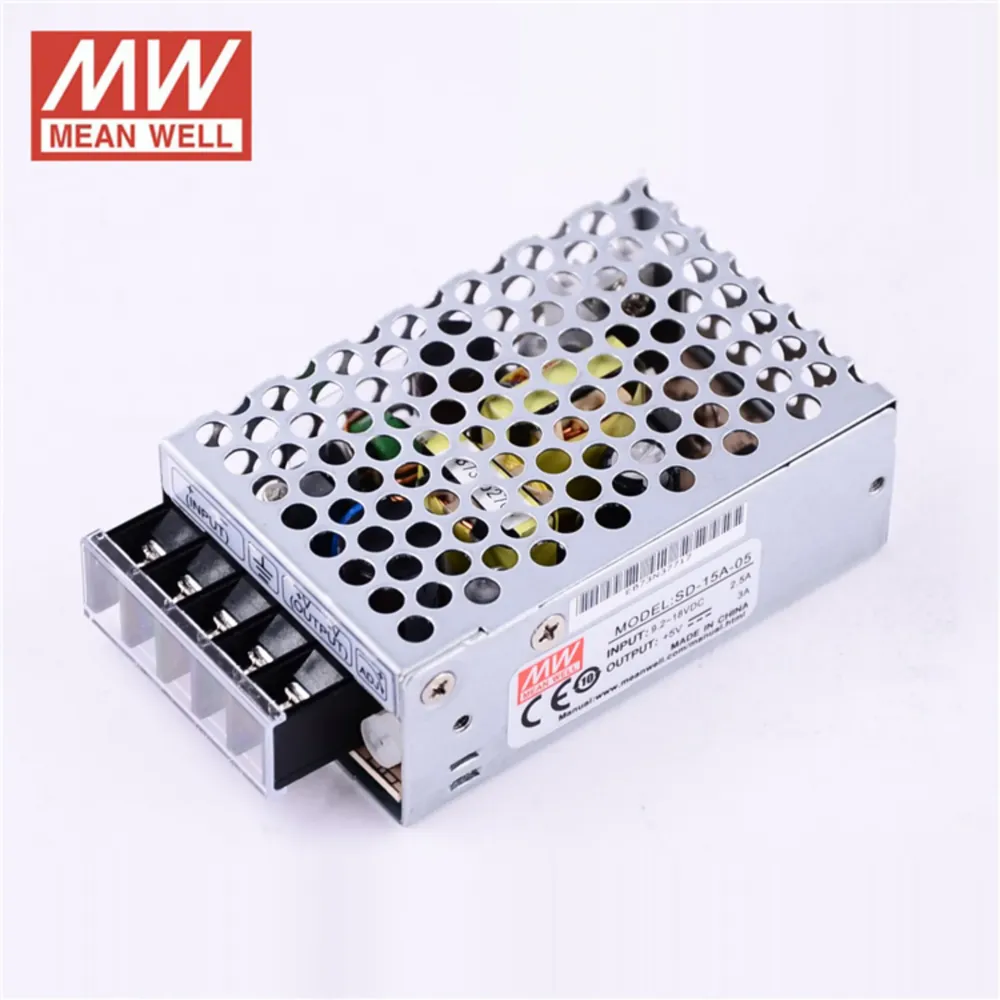

- SD-15A-05: DC/DC преобразователь, 15Вт, вход 9.2...18В, выход 5В/3А.
- SD-25A-5: Преобразователь 25Вт, входное напряжение 9.2...18В, выходное 5В/5А.
- SD-50B-12: Источник питания 50Вт, вход 19...36В, выход 12В/4.2А.
- SD-100C-24: Преобразователь 100Вт, вход 36...72В, выход 24В/4.2А.
Технические характеристики
- Вход: Постоянное напряжение (DC) в соответствии с выбранным диапазоном (A, B, C, D).
- Выход: Стабилизированное постоянное напряжение 5В, 12В или 24В.
- Мощность: От 15 до 100 Вт в зависимости от серии.
- КПД: Высокий, до 91%.
- Охлаждение: Конвекционное (естественная вентиляция).
- Рабочая температура: От -10°C до +60°C.
- Корпус: Металлический, защищенный.
- Габариты: Зависят от серии и мощности.
Преобразователи серии SD — это оптимальное решение для создания стабильного вторичного питания в условиях нестабильной или широко изменяющейся первичной сети постоянного тока.
