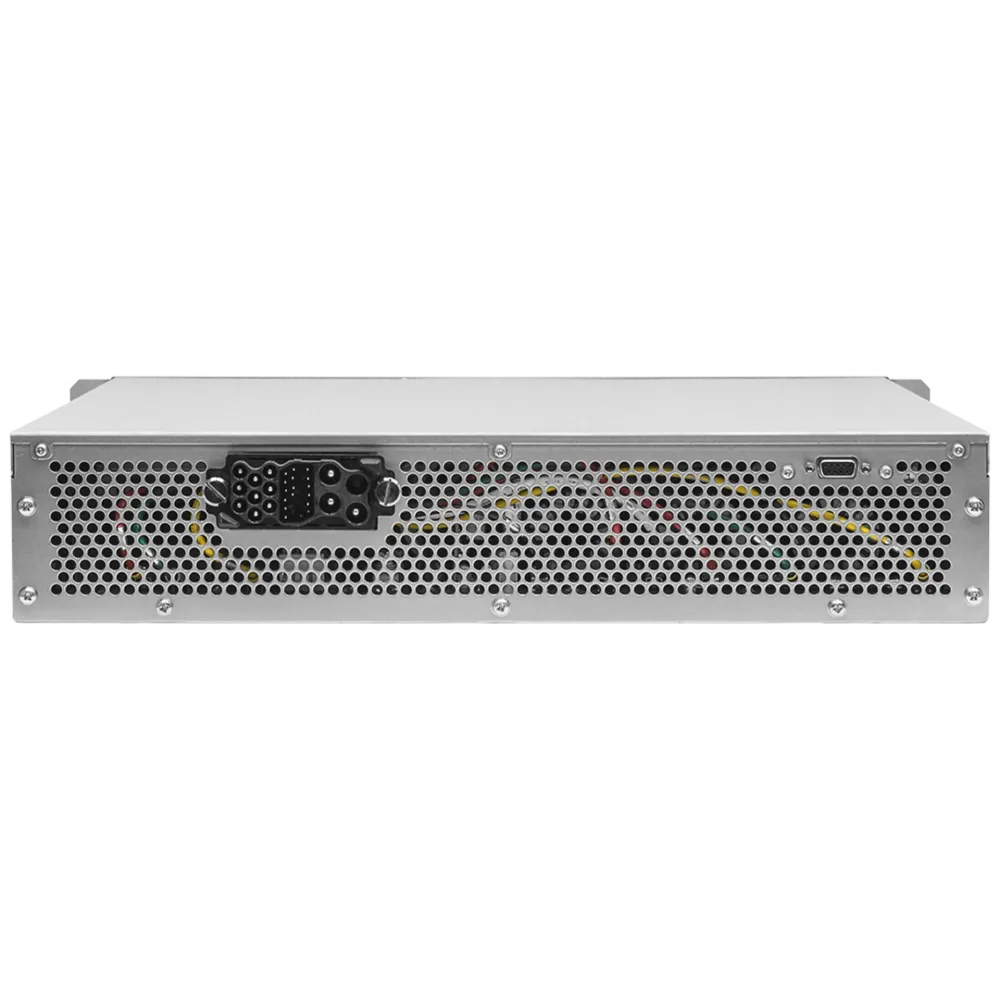

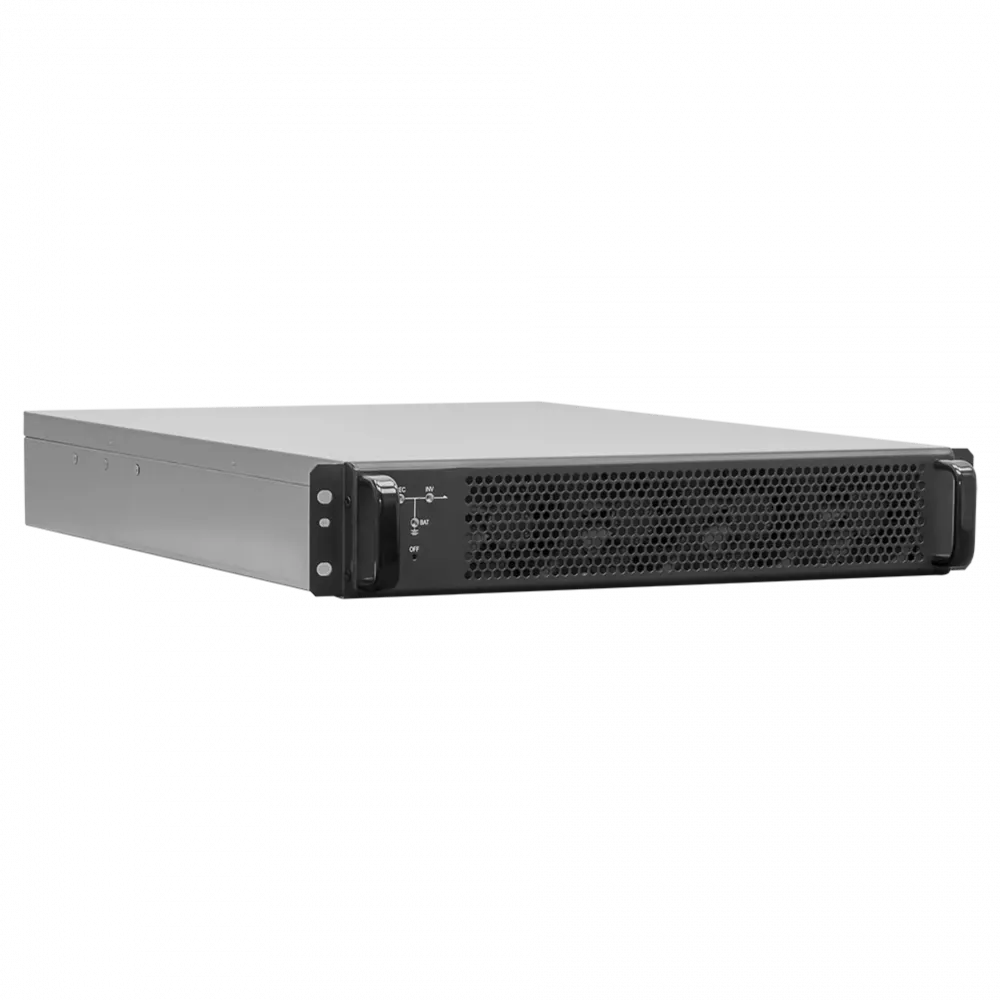

Силовой модуль 15 кВА/15 кВт для ИБП серии СМ (SNR-UPS-ONPM-15CMX33)

Назначение и применение Силовой модуль 15 кВА (PF 1.0) является основным строительным блоком для масштабируемых модульных ИБП серии CM мощностью 30 кВА, 45 кВА и 90 кВА. Предназначен для создания высоконадежных систем бесперебойного питания, защищающих критически важное оборудование:

• Серверные и вычислительные узлы ЦОД.
• Промышленные системы управления и автоматики.
• Медицинское диагностическое и лечебное оборудование.
• Любые трехфазные нагрузки, чувствительные к качеству электропитания.

Модульная архитектура идеально подходит для быстрорастущего бизнеса, позволяя начать с конфигурации на 15 кВА и наращивать мощность поэтапно, добавляя новые силовые модули.

Ключевые технологии и конструктивные особенности Модуль построен на передовых инженерных решениях, обеспечивающих высочайшую эффективность и надежность:

• Трехуровневая IGBT-технология: Использование современных биполярных транзисторов с изолированным затвором в выпрямителе и инверторе минимизирует потери и повышает КПД.
• Двойное цифровое управление: Оснащен двумя независимыми контроллерами на базе DSP (цифровых сигнальных процессоров) для интеллектуального управления и защиты.
• Высокая интеграция: Применение интегрированных IGBT-модулей вместо дискретных компонентов повышает надежность и компактность конструкции.
• Защита плат: Все печатные платы имеют конформное покрытие, обеспечивающее устойчивость к влаге, пыли, загрязнениям и перепадам температур.
• Цифровое распараллеливание: Передовая технология синхронизации модулей гарантирует равномерное распределение нагрузки с минимальной циркулирующей мощностью.

Основные преимущества

• Высокое качество входного тока: Входной коэффициент мощности >0.99 и низкий уровень гармонических искажений THDi <4% снижают нагрузку на генераторы и сеть, экономя энергию.
• Универсальность нагрузки: Превосходная адаптивность как к линейным, так и к нелинейным нагрузкам (серверы, ИБП с двойным преобразованием, импульсные блоки питания).
• Максимальная надежность и отказоустойчивость:
  • Горячая замена: Возможность извлечения и установки модуля без отключения нагрузки и прерывания работы системы.
  • Независимость модулей: Каждый силовой модуль управляется собственным контроллером. Выход из строя или извлечение одного модуля не приводит к остановке системы.
  • Интеллектуальная защита: Многоуровневая система самодиагностики и защиты модуля и всей системы ИБП.
• Простое масштабирование и обслуживание: Легкое увеличение мощности системы и упрощенное обслуживание благодаря модульности и горячей замене.

Технические характеристики

• Номинальная мощность: 15 кВА / 15 кВт (коэффициент мощности 1.0).
• Входной коэффициент мощности: >0.99.
• Входной THDi: <4% при номинальной нагрузке.
• Технология: Онлайн (двойное преобразование), IGBT.
• Тип конструкции: Модуль горячей замены для установки в шасси ИБП серии CM.
• Совместимость: Шасси ИБП серии CM на 30 кВА, 45 кВА, 90 кВА.
