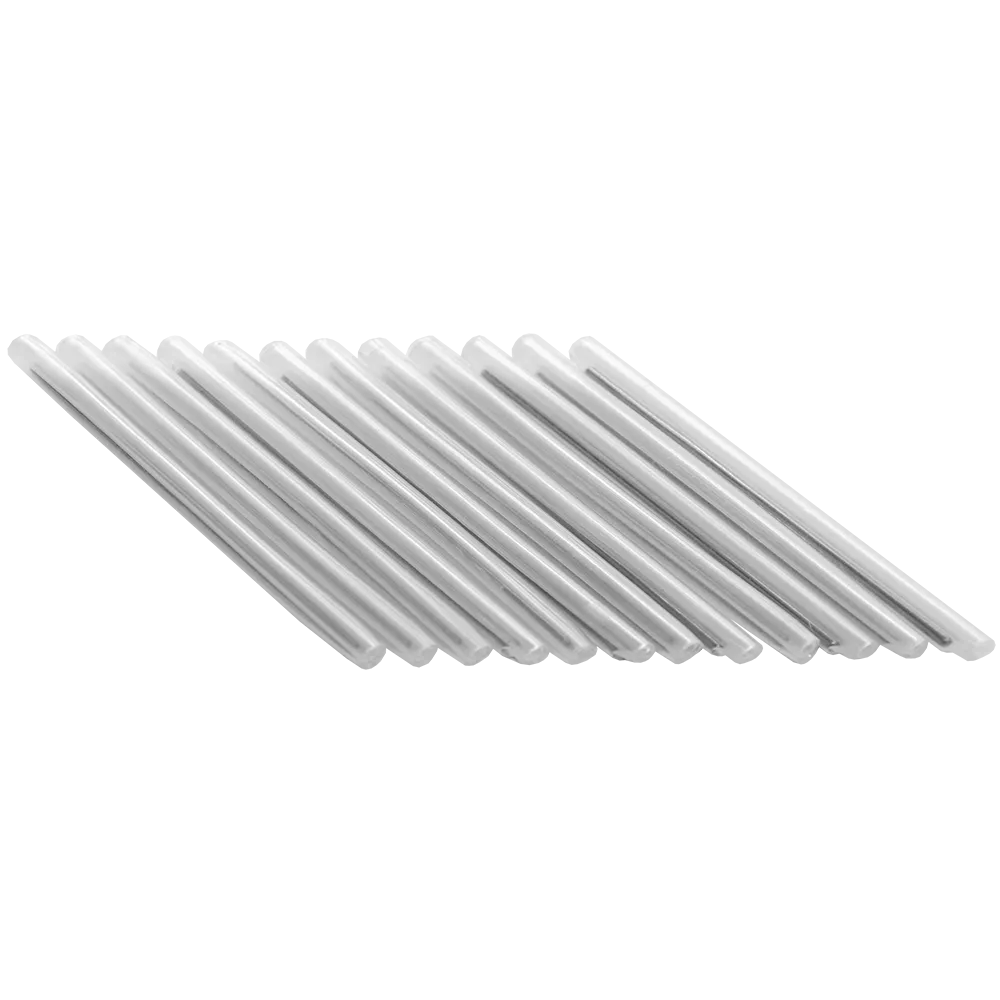

Гильза термоусадочная КДЗС 1.0х60мм

Назначение и применение

• Обеспечение механической защиты и герметизации места сварного соединения оптических волокон.
• Формирование влагонепроницаемого барьера для защиты стыка от коррозии и внешних воздействий.
• Используется при монтаже и ремонте волоконно-оптических линий связи (ВОЛС).
• После термоусадки гильза размещается в пазах сплайс-пластин кроссов, муфт и распределительных боксов.

Конструкция гильзы КДЗС

• Внешний термоусаживаемый слой: Изготовлен из полиолефина. Обеспечивает усадку под воздействием тепла, плотную обтяжку и герметизацию.
• Внутренняя трубка: Выполнена из севилена (ETFE). Расплавляется при нагреве, заполняя все полости и обеспечивая дополнительную защиту и фиксацию волокон.
• Усиливающий металлический стержень: Расположен внутри гильзы. Предотвращает деформацию и перегиб оптического волокна в зоне соединения в процессе термоусадки.

Ключевые преимущества

• Высокая механическая прочность соединения.
• Надежная герметизация и влагозащита.
• Стабильность и долговечность защиты в широком диапазоне температур.
• Упрощение организации и хранения сварных соединений в сплайс-кассетах.

Технические характеристики

• Тип: Термоусадочная гильза КДЗС.
• Диаметр: Для защиты буферного покрытия волокна 1.0 мм.
• Длина: 60 мм.
• Цвет: Стандартный - прозрачный (бесцветный).

Комплектация

• Термоусадочная гильза КДЗС.
• Металлический стержень для усиления (внутри гильзы).

Как использовать гильзу термоусадочную КДЗС

1. На подготовленное оптическое волокно наденьте гильзу КДЗС до сварки.
2. Выполните сварку волокон.
3. Переместите гильзу в центр места сварного соединения.
4. Произведите термоусадку гильзы с помощью специальной термопушки или мини-печи до полного обжатия.
5. Уложите готовый защищенный стык в сплайс-кассету.
