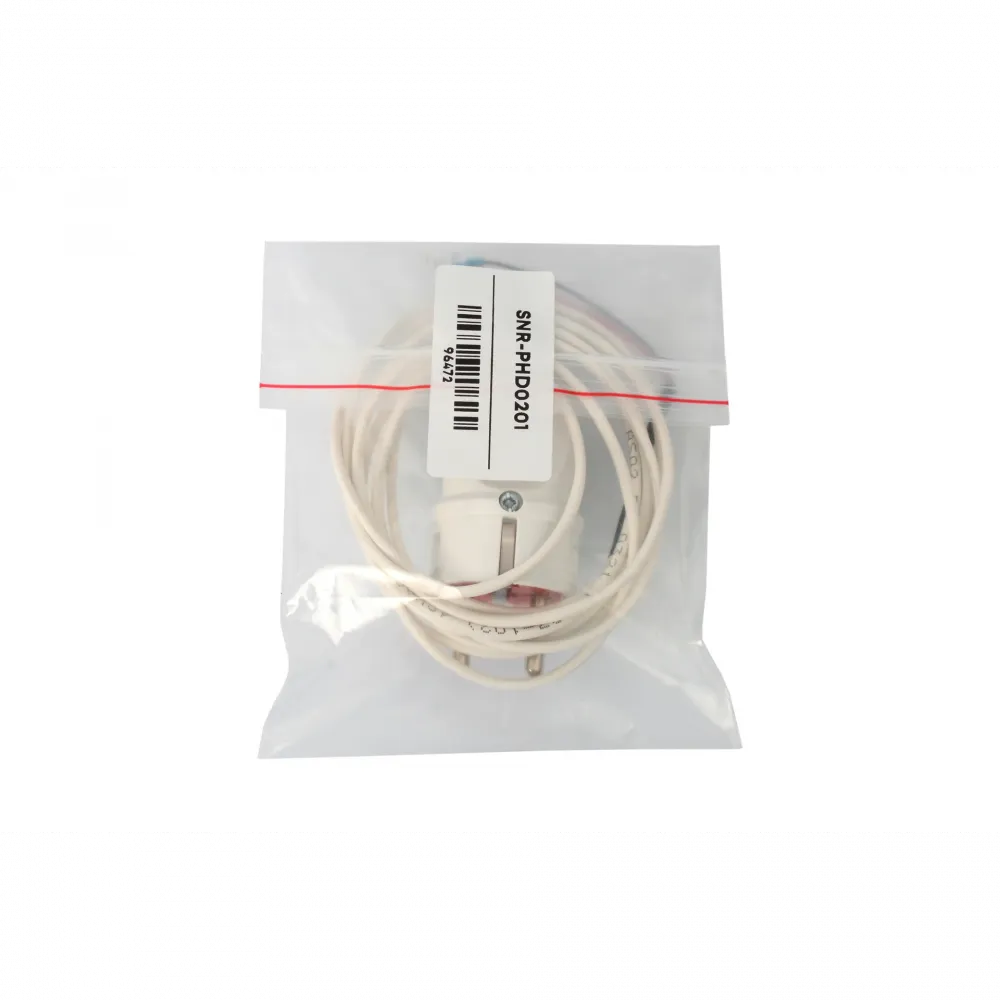

Датчик наличия напряжения 220В

Технические характеристики датчика наличия напряжения 220В

Электрические параметры

• Напряжение питания: 230 В (переменный ток)
• Диапазон входного рабочего напряжения: от 110 до 256 В ACV
• Уровень гальванической изоляции: 1.4 кВ

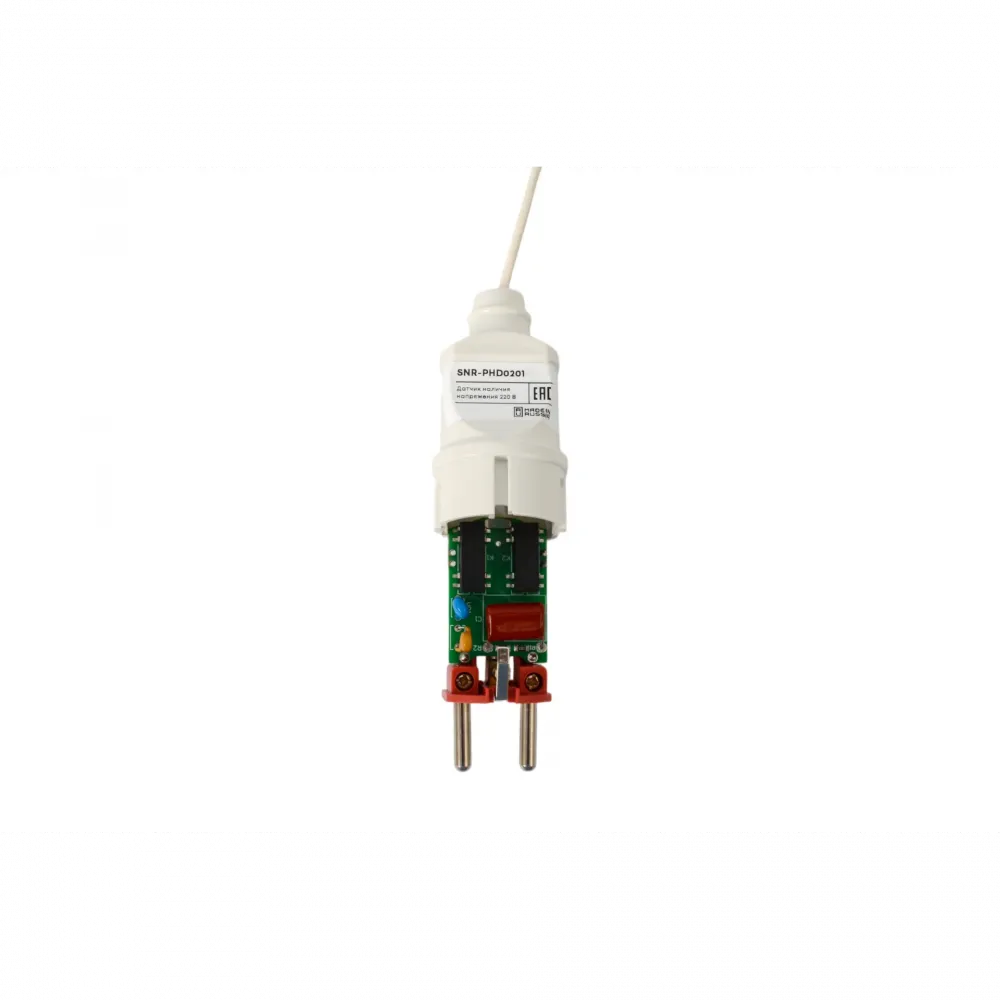

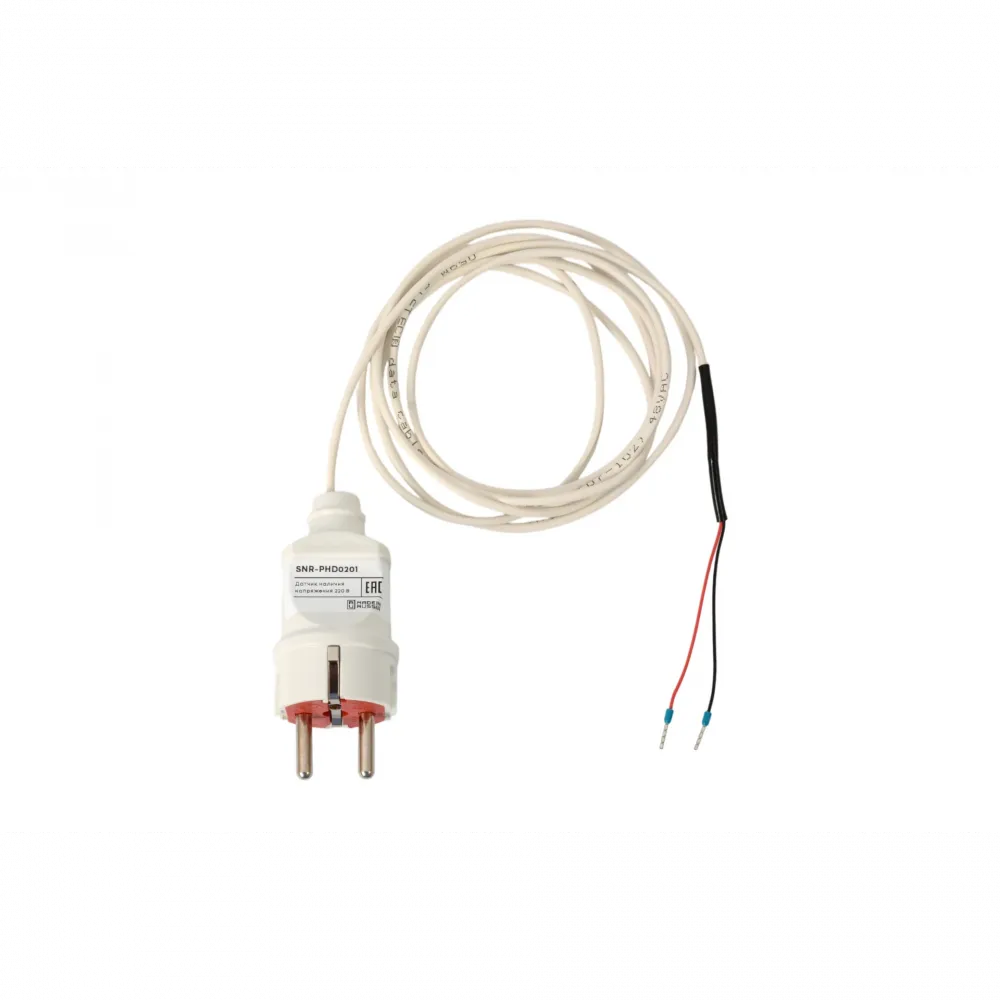

Конструктивные особенности

• Тип выходных контактов встроенного реле: НО (нормально разомкнутые)
• Тип сетевой вилки: SCHUKO (европейский стандарт)
• Длина сетевого кабеля: 2 метра

Принцип работы датчика наличия напряжения 220В

Устройство контролирует наличие сетевого напряжения 220В/230В. При подаче и наличии напряжения в указанном диапазоне (110-256 В ACV) на входе датчика, встроенное реле срабатывает и его нормально разомкнутые (НО) контакты замыкаются. Это создаёт цепь между выходными проводами датчика (эквивалентно короткому замыканию).

При отсутствии или значительном падении напряжения ниже порогового значения, реле размыкает свои контакты, разрывая выходную цепь.

Схема подключения датчика наличия напряжения 220В

1. Компоненты системы:

• Источник сетевого напряжения ~230В.
• Датчик наличия напряжения 220В.
• Управляемое устройство (например, контроллер, сигнальная лампа, цепь управления).

2. Порядок подключения:

• Подключите сетевую вилку SCHUKO датчика в розетку 230В.
• Подсоедините два выходных провода датчика к управляемому устройству в разрыв цепи его входа управления или сигнализации.

3. Работа цепи:

• Напряжение в сети ЕСТЬ: Выходные контакты датчика замкнуты, цепь управления устройством активирована.
• Напряжение в сети ОТСУТСТВУЕТ: Выходные контакты датчика разомкнуты, цепь управления устройством разорвана.
