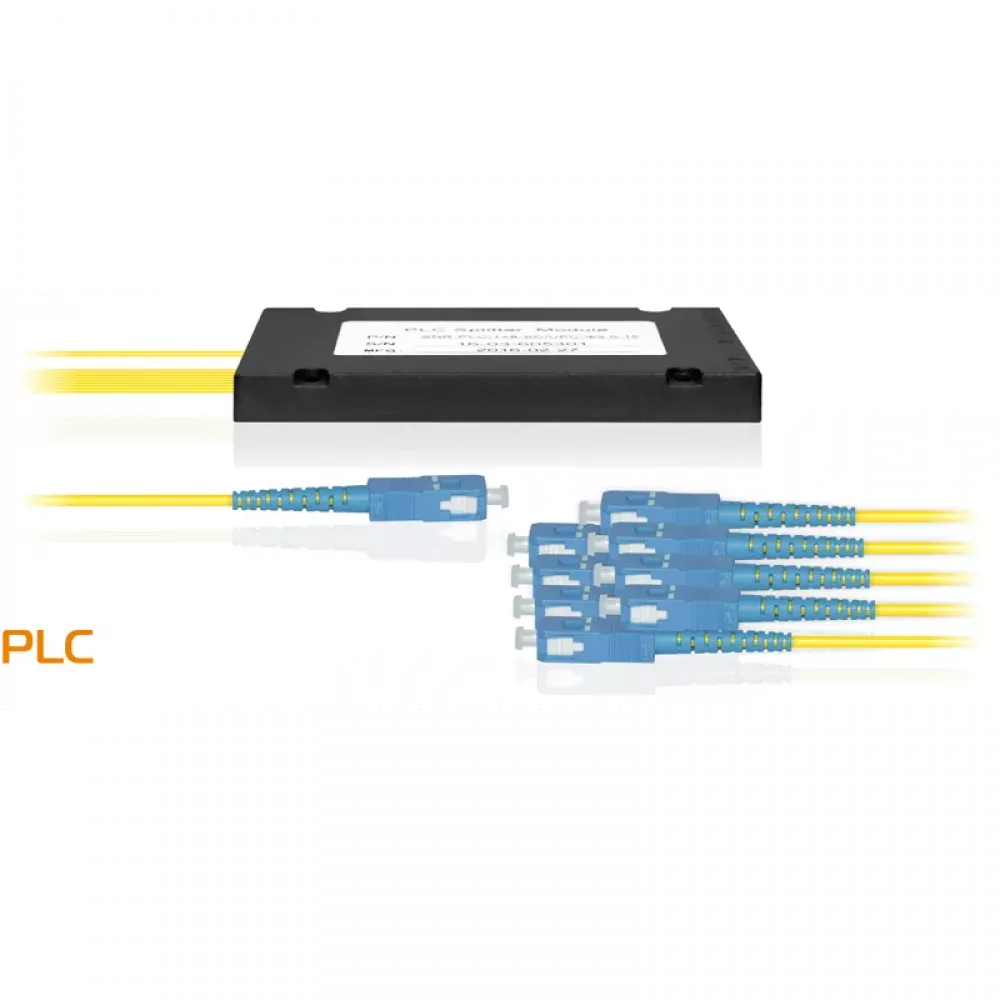

Делитель оптический планарный PXT-PLC-1x8-SC/UPC

Высокоточное разделение оптического сигнала для современных сетей

Делитель оптический планарный PXT-PLC-1x8-SC/UPC — это ключевой пассивный компонент, созданный с применением новейших пленочных технологий (PLC — Planar Lightwave Circuit). Данная технология позволяет производить малогабаритные устройства с превосходными и стабильными характеристиками, что делает их идеальным решением для разветвления оптических сигналов в высоконадежных телекоммуникационных системах.

Принцип работы и технологические преимущества

Устройство изготовлено методами интегральной оптики на кремниевой подложке. В процессе производства последовательно осаждаются тонкие пленки материалов, формирующие сердцевину и оболочку световода. Путем фотолитографии и травления создается сложная планарная схема — фактически, цельная оптическая микросхема с заданной конфигурацией разветвления. Для получения 8 выходных портов используется точное каскадирование базовых элементов 1:2.

Главные эксплуатационные преимущества делителя PXT-PLC-1x8-SC/UPC:

• Высокая равномерность и точность деления мощности между всеми выходными портами.
• Широкая рабочая полоса пропускания (1260–1680 нм), обеспечивающая совместимость с множеством протоколов и длин волн.
• Компактные размеры и высокая стабильность параметров при изменении температуры и других внешних условий.
• Низкие потери вносимые и высокая надежность конструкции.

Области применения делителя PXT-PLC-1x8-SC/UPC

Устройство предназначено для построения разветвленной пассивной оптической инфраструктуры в следующих типах сетей:

• Сети PON (Passive Optical Network): Для эффективного распределения сигнала от OLT (оборудования станции) к множеству абонентских терминалов ONT/ONU в технологиях GPON, EPON, XG-PON.
• Сети FTTH (Fiber To The Home): В качестве основного элемента разветвления в точках распределения (например, в кроссах) при подключении многоквартирных и частных домов.
• Сети КТВ (Кабельное ТелеВидение): Для распределения широкополосных сигналов кабельного телевидения по оптической магистрали.

Конструктивные особенности и исполнение

Делитель поставляется в прочном металлическом модуле с 8 портами типа SC/UPC, что обеспечивает удобство монтажа в оптические кроссы, шкафы или стойки. Исполнение SC/UPC гарантирует низкое обратное отражение и надежное соединение со стандартными патч-кордами. Компактный корпус обеспечивает защиту чувствительной планарной микросхемы от механических воздействий и пыли.

Технические характеристики (типовые):

• Тип делителя: PLC (планарный)
• Конфигурация: 1x8
• Рабочий диапазон: 1260–1680 нм
• Тип коннекторов: SC/UPC
• Рабочая температура: от -40°C до +85°C

Делитель оптический планарный PXT-PLC-1x8-SC/UPC — это современное, технологичное и надежное решение для эффективного масштабирования и управления оптическими сетями любого масштаба.
