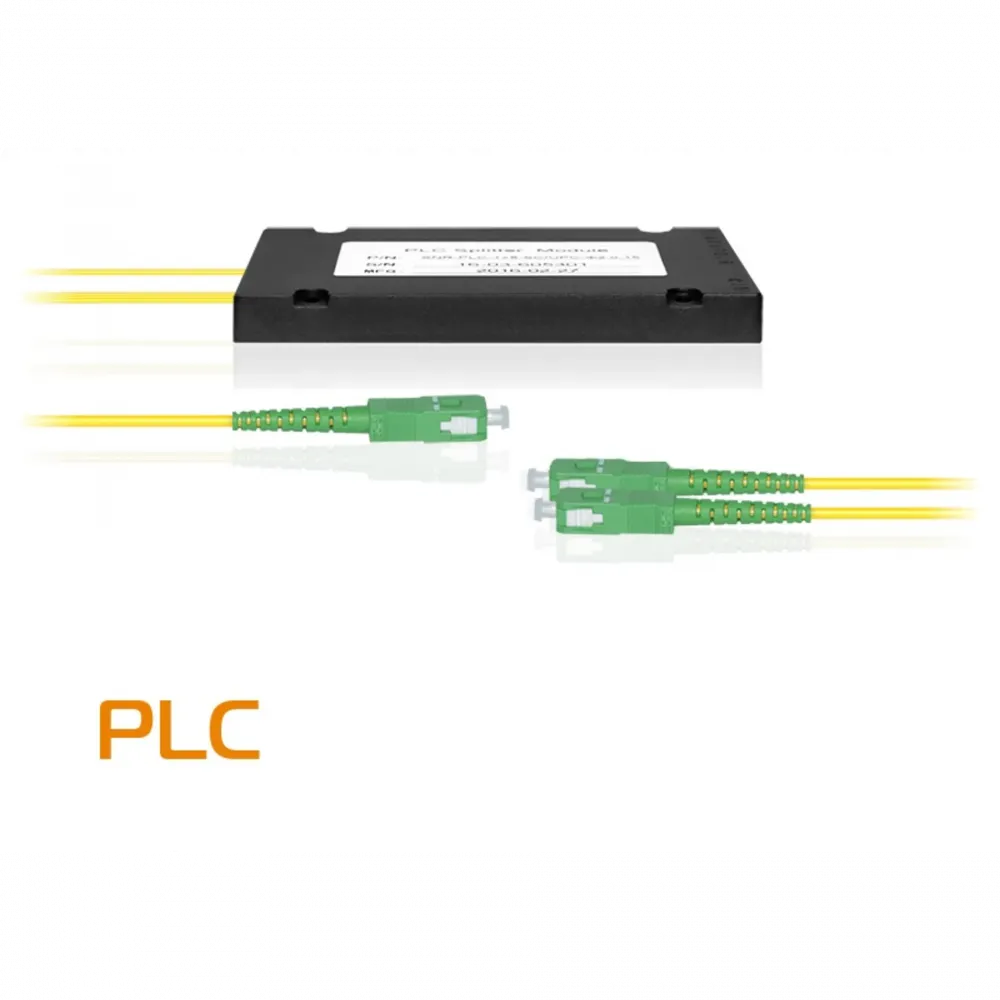

Делитель оптический планарный SNR-PLC-1x2-SC/APC

Применение новейших пленочных технологий в построении оптических устройств Использование передовых планарных световодных технологий (PLC) позволяет создавать высокоэффективные и сверхкомпактные оптические делители. Эти устройства обеспечивают превосходные характеристики в минимальном форм-факторе, что делает их идеальным решением для современных плотных телекоммуникационных систем. PLC делители, такие как SNR-PLC-1x2-SC/APC, отличаются исключительной стабильностью параметров, широким рабочим диапазоном и повышенной надежностью для бесперебойной работы сетей.

Внимание! Доступные варианты исполнения Данный планарный делитель доступен для заказа в безкорпусном исполнении с различными типами оконцовки: оптическими коннекторами SC/APC, SC/UPC или без оконцовки (неоконцованный вариант).

Область применения

• Сети кабельного телевидения (КТВ)
• Пассивные оптические сети (PON)
• Волоконно-оптические линии до абонента (FTTH)

Технические характеристики делителя SNR-PLC-1x2-SC/APC

Основные параметры

• Тип делителя: PLC 1×2
• Рабочий диапазон длин волн: 1260 – 1650 нм
• Тип оптического волокна: Corning SMF-28e (или эквивалент)
• Рабочая температура: -40 °C … +85 °C
• Температура хранения: -40 °C … +85 °C

Оптические характеристики (типичные значения для 1550 нм)

• Вносимые потери (Insertion Loss): ≤ 4.0 дБ
• Равномерность (Uniformity): ≤ 0.4 дБ
• Возвратные потери (Return Loss): ≥ 55 дБ
• Направленность (Directivity): ≥ 55 дБ
• Потери, зависящие от поляризации (PDL): ≤ 0.2 дБ
• Потери, зависящие от длины волны (WDL): ≤ 0.5 дБ
• Потери, зависящие от температуры (TDL): ≤ 0.5 дБ (-40 °C … +85 °C)

Сравнительная таблица параметров для различных конфигураций PLC делителей

Общие для всех типов параметры

• Возвратные потери (дБ): ≥ 55
• Направленность (дБ): ≥ 55
• Зависимость от длины волны WDL (дБ): ≤ 0.5
• Зависимость от температуры TDL (дБ): ≤ 0.5
• Рабочий диапазон длин волн: 1260 – 1650 нм
