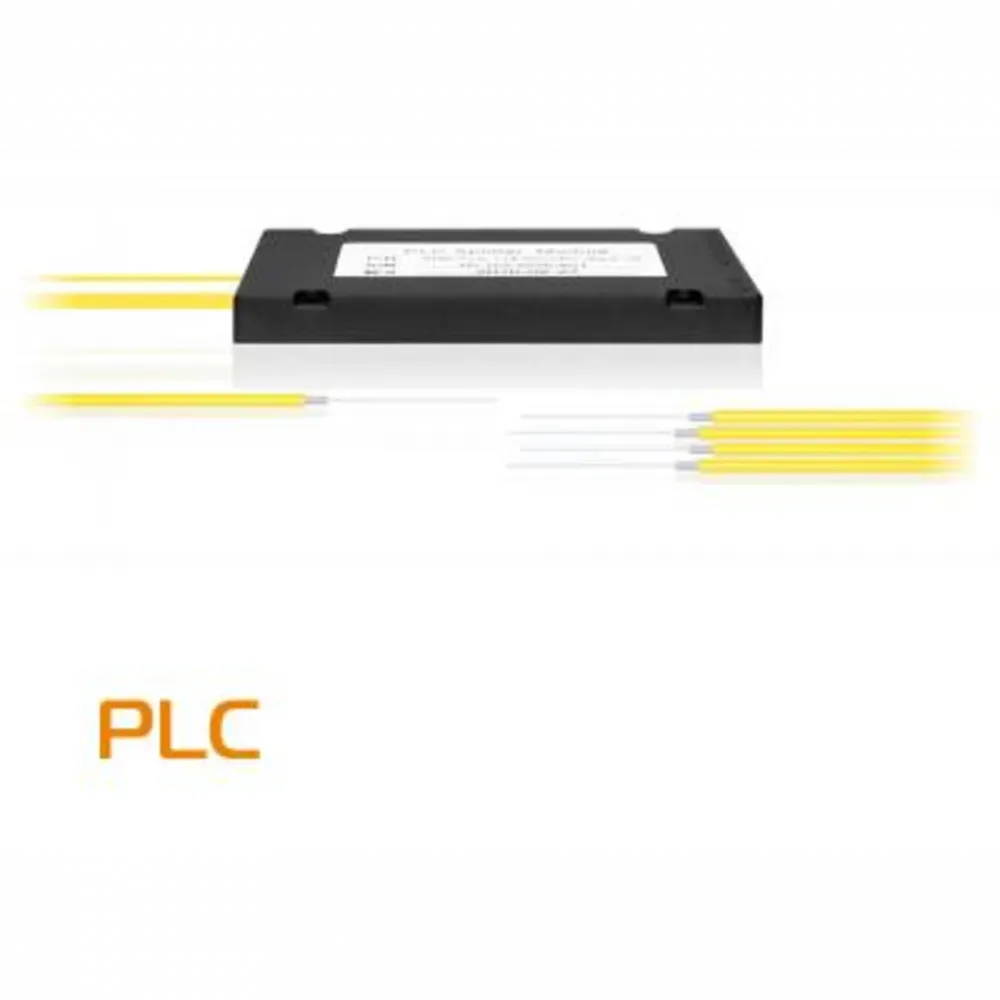

Делитель оптический планарный SNR-PLC-1x4, корпус, неоконцованный

Применение новейших пленочных технологий в построении оптических устройств

Внедрение передовых планарных технологий (PLC) произвело революцию в производстве пассивных оптических компонентов. Это позволяет создавать высокоинтегрированные, малогабаритные устройства с превосходными и стабильными характеристиками. Планарные оптические делители, такие как SNR-PLC-1x4, являются ярким примером этого технологического прорыва. Они обеспечивают широкую полосу пропускания, минимальные потери и исключительную надежность, что делает их идеальным решением для современных оптических сетей.

Ключевые преимущества PLC-делителей:

• Компактность и высокая интеграция.
• Широкая рабочая полоса (1260-1650 нм).
• Стабильность параметров в широком температурном диапазоне.
• Высокая надежность и долговечность.

Внимание! Данная модель поставляется в защитном корпусе без оконцовки оптическими коннекторами. Также доступна опция заказа делителей в безкорпусном исполнении или с предустановленными коннекторами SC/APC, SC/UPC.

Область применения PLC-делителей SNR-PLC-1x4:

• Сети кабельного телевидения (КТВ).
• Пассивные оптические сети (PON): GPON, EPON, XG-PON.
• Волоконно-оптические линии до абонента (FTTH/FTTx).
• Тестовое и измерительное оборудование.
• Локальные сети передачи данных.

Технические характеристики делителя SNR-PLC-1x4

Основные параметры (тип 1×4):

• Тип делителя: Планарный (PLC), 1 вход x 4 выхода.
• Рабочий диапазон длин волн: 1260 – 1650 нм.
• Тип оптического волокна: Corning SMF-28e (стандартное одномодовое).
• Рабочая температура: от -40°C до +85°C.
• Температура хранения: от -40°C до +85°C.

Оптические характеристики (на центральной длине волны):

• Типичные вносимые потери (Insertion Loss): ≤ 7.4 дБ.
• Равномерность (Uniformity): ≤ 0.6 дБ.
• Направленность (Directivity): ≥ 55 дБ.
• Возвратные потери (Return Loss): ≥ 55 дБ.
• Зависимость потерь от поляризации (PDL): ≤ 0.2 дБ.
• Зависимость потерь от длины волны (WDL): ≤ 0.5 дБ.
• Зависимость потерь от температуры (TDL): ≤ 0.5 дБ.

Сравнительная таблица параметров для популярных конфигураций PLC-делителей

Комплектация и заказ:

• Наименование продукта: Делитель оптический планарный SNR-PLC-1x4.
• Исполнение: Защитный корпус (мини-модуль).
• Оконцовка: Неоконцованный (пигтейлы для сварки).
• Делитель поставляется в индивидуальной упаковке, защищающей от пыли и механических повреждений.

Рекомендуемые сопутствующие товары:

• Оптические кроссы и боксы.
• Муфты для сварки волокон.
• Кассеты для укладки волокна.
• Измерительное оборудование (рефлектометры, тестеры).
