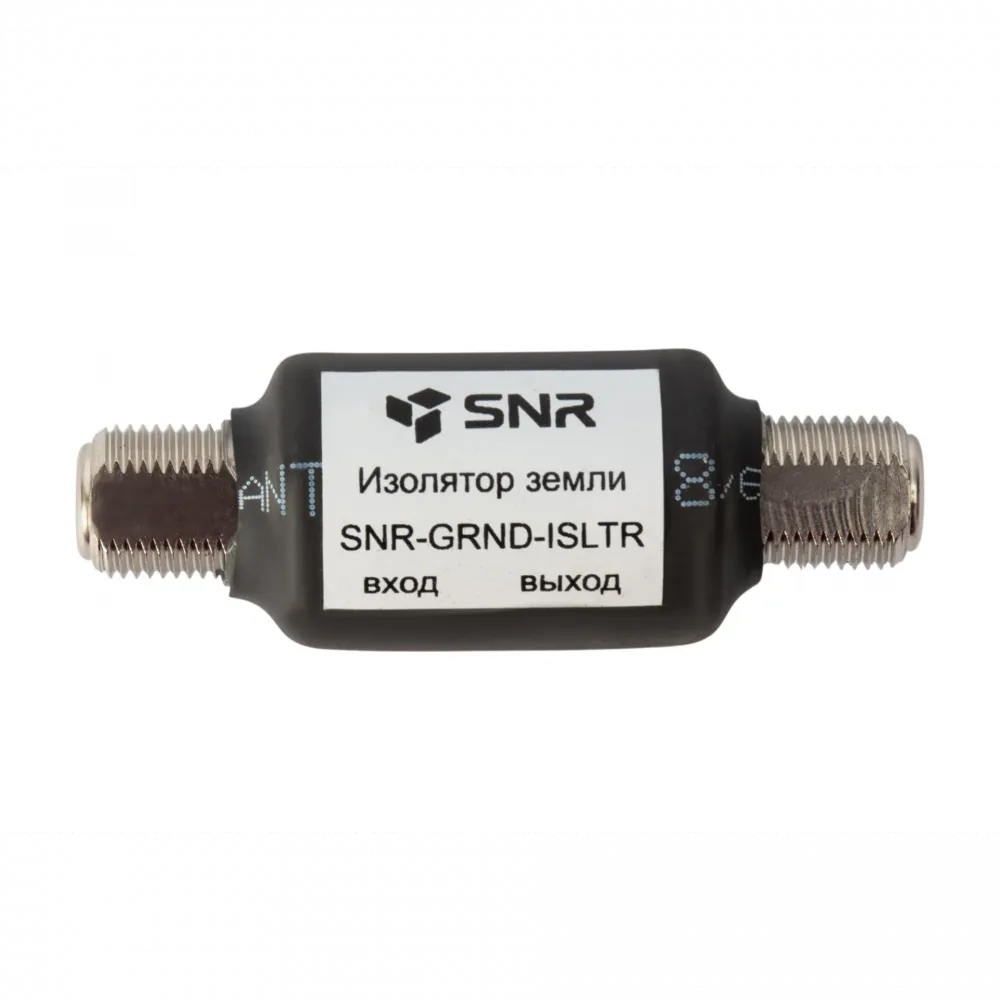

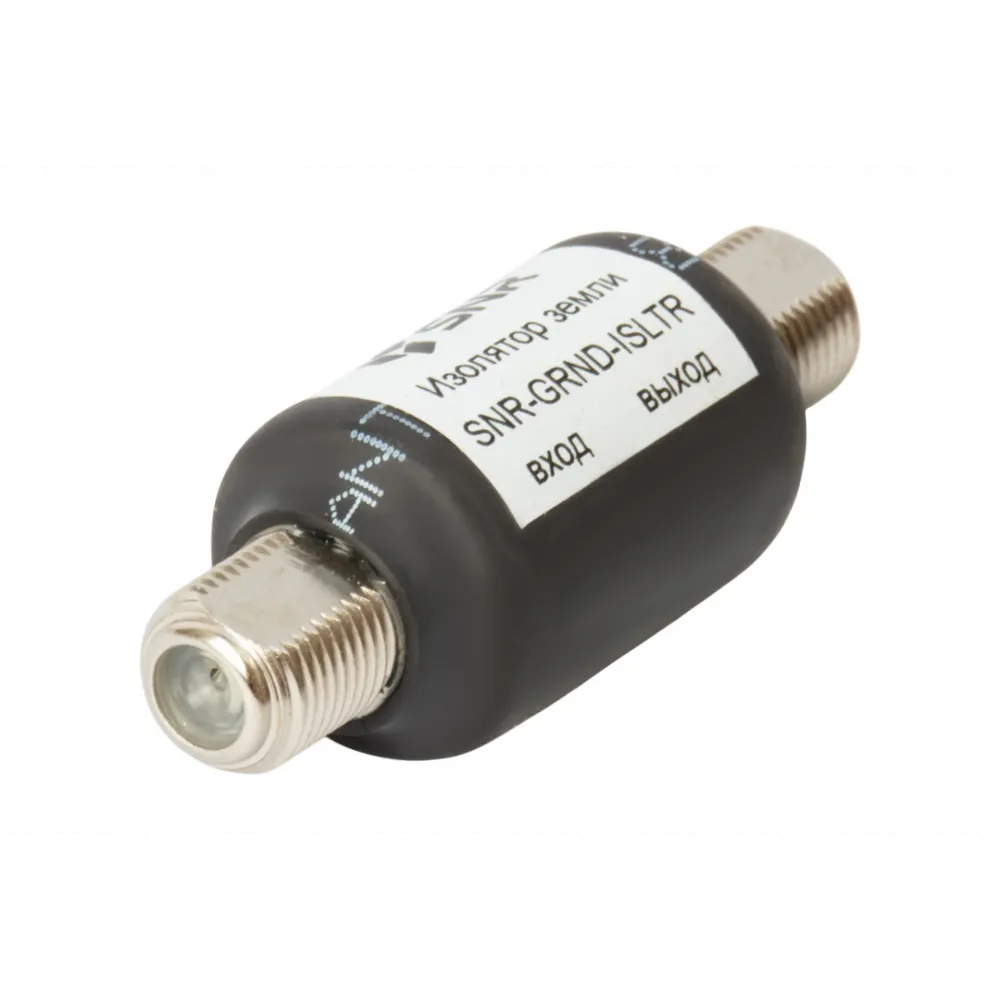

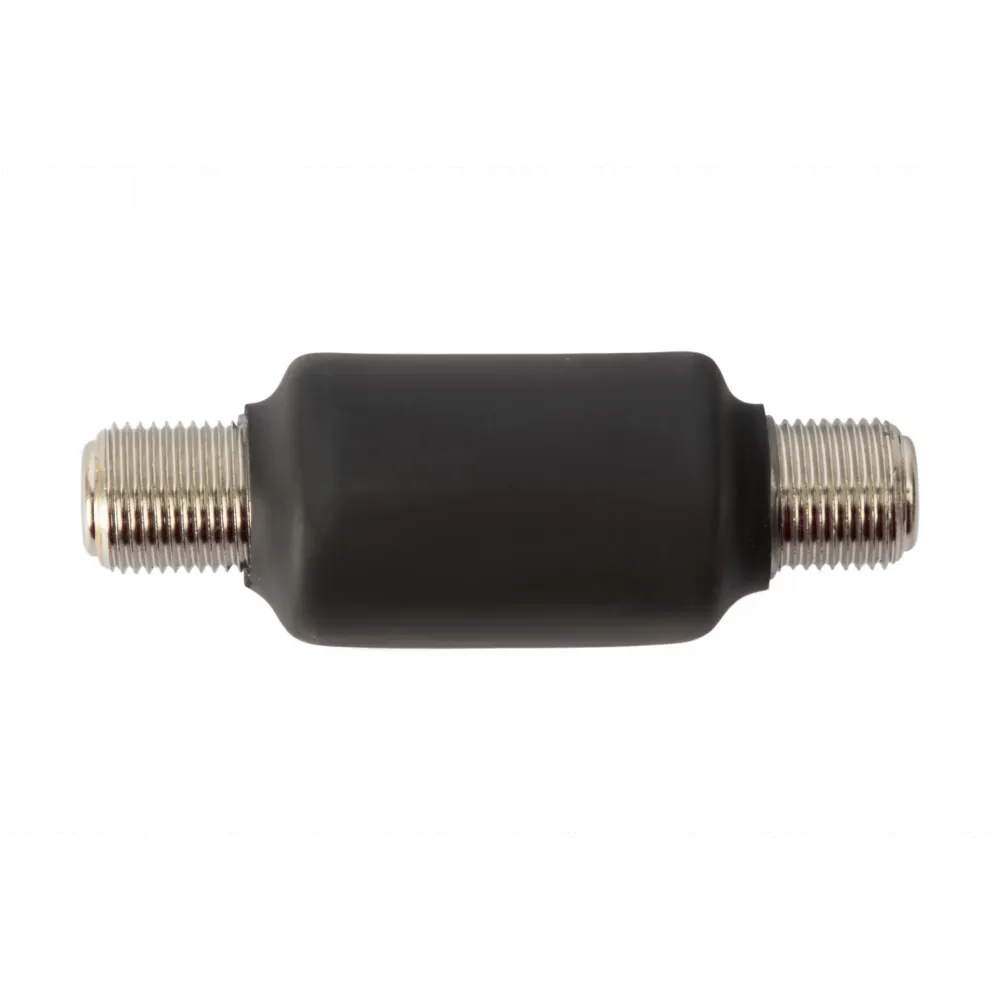

Изолятор земли

Назначение и решаемая проблема Устройство предназначено для гальванической развязки участков кабельных сетей CATV. Оно устраняет опасную разность потенциалов между нулевыми проводниками разных домов, предотвращая протекание разрушительных блуждающих токов по коаксиальным кабелям и оборудованию.

Ключевые преимущества и особенности

• Полная гальваническая развязка: Эффективно разрывает цепи постоянного и низкочастотного тока между сегментами сети.
• Защита оборудования и инфраструктуры: Предотвращает выход из строя усилителей, модемов, головных станций и самих коаксиальных кабелей из-за протекания токов по центральной жиле и экрану.
• Высокое пробивное напряжение: Обеспечивает изоляцию с напряжением пробоя не менее 2000 В для обоих проводников (центрального и экранирующего).
• Сохранение целостности экрана: Специальная конструкция гарантирует развязку без нарушения общего экранирования тракта, что критически важно для защиты от внешних помех.
• Минимальное влияние на сигнал: Обеспечивает прохождение телевизионного сигнала в полном диапазоне частот (5-1000 МГц) с низким уровнем вносимых потерь (типично ≤1 дБ, максимум 1.5 дБ).

Область применения

• Подключение отдельных домов или групп домов с некачественной или старой электропроводкой к магистральной сети CATV.
• Изоляция проблемных участков сети, где регулярно фиксируются повреждения из-за блуждающих токов.
• Организация безопасных точек подключения в условиях нестабильного заземления и разности потенциалов.

Технико-экономическое обоснование Применение изолятора земли является экономически выгодной превентивной мерой. Стоимость восстановления оборудования и кабельной инфраструктуры после даже одной аварии, вызванной блуждающими токами, многократно превышает затраты на установку защитных изоляторов.
