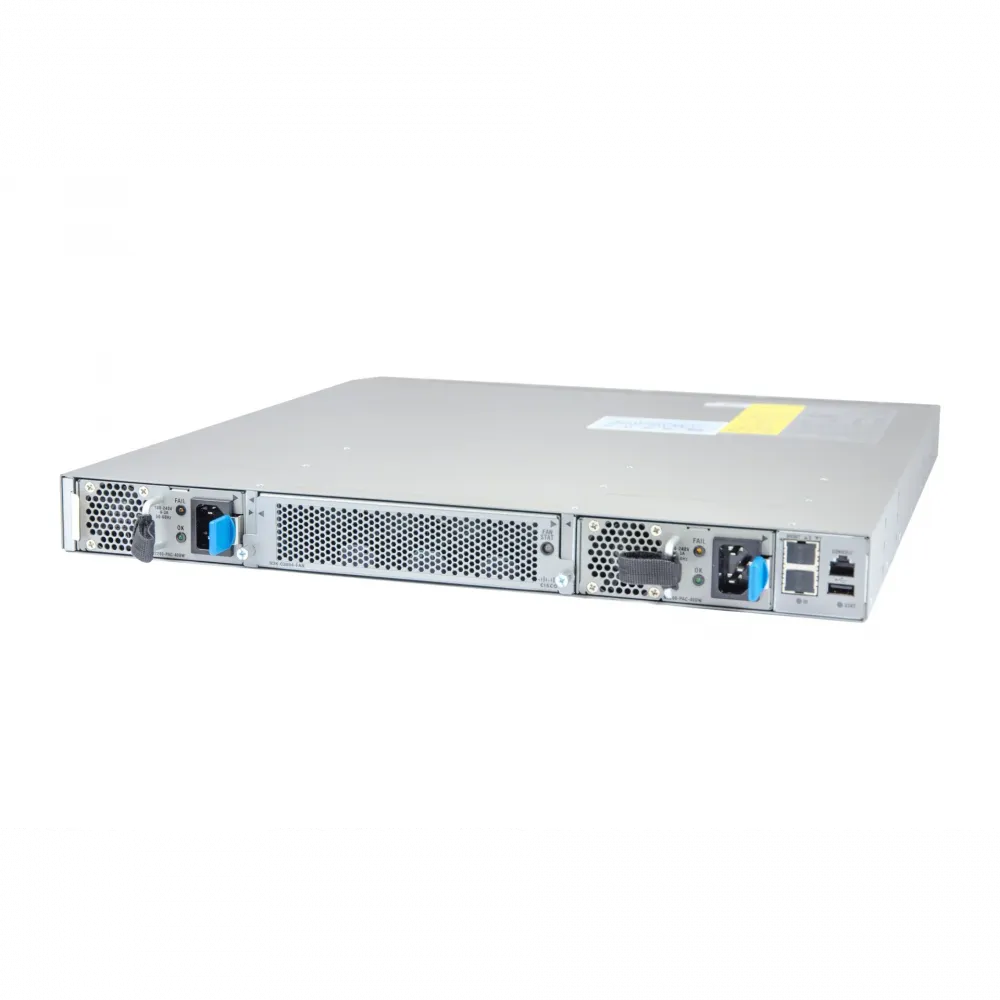

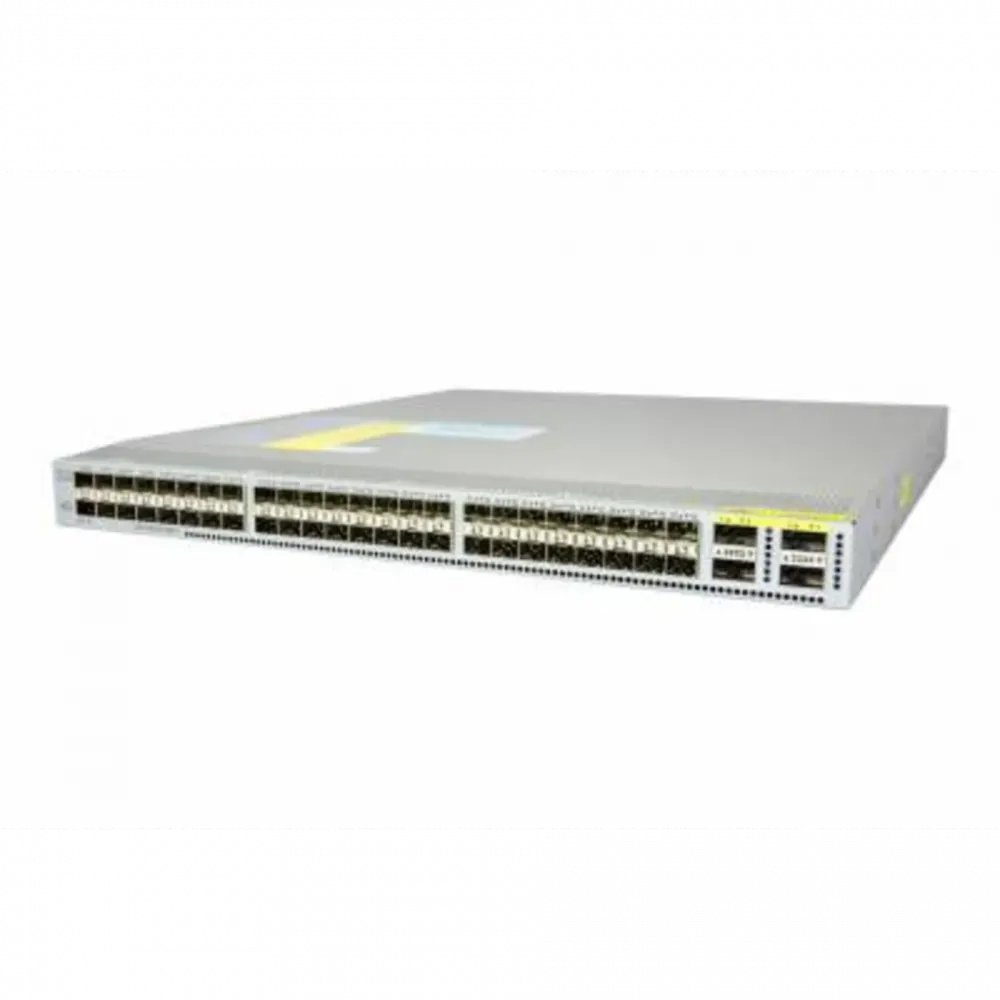

Коммутатор Cisco Nexus N3K-C3064PQ-10GX: Высокопроизводительный 10-гигабитный коммутатор для ЦОД

Полная комплектация коммутатора Cisco Nexus N3K-C3064PQ-10GX

В базовый комплект поставки входит все необходимое для начала работы:

• Функционал Layer 3 Base Services Package — предустановленная лицензия N3K-BAS1K9.
• Блоки питания — 2 шт. Модель зависит от направления воздушного потока:
  • N2200-PAC-400W (Port Side Exhaust) или
  • N2200-PAC-400W-B (Port Side Intake).
• Блок вентиляторов — 1 шт. Модель зависит от направления воздушного потока:
  • N3K-C3064-FAN (Port Side Exhaust) или
  • N3K-C3064-FAN-B (Port Side Intake).

Важно: Конкретную модель блоков питания и вентиляторов (направление airflow) уточняйте у менеджера при заказе. Крепления и дополнительные лицензии в комплект не входят.

Обзор коммутатора Cisco Nexus 3064-X

Коммутатор Cisco Nexus® N3K-C3064PQ-10GX — это высокопроизводительный 10-гигабитный Ethernet-коммутатор уровня 2 и 3, входящий в семейство Cisco Nexus 3000. Устройство в компактном форм-факторе 1RU обеспечивает неблокируемую коммутацию на линейной скорости под управлением надежной ОС Cisco NX-OS.

Идеальное решение для развертывания в качестве коммутатора верхнего уровня (ToR) в современных центрах обработки данных, где критичны энергоэффективность, низкая задержка и соотношение цена/производительность.

Ключевые отличия от модели Cisco Nexus 3064PQ-10GE:

• Повышенная энергоэффективность.
• Сниженная скорость задержки при коммутации пакетов.

Технические характеристики и основные особенности

Аппаратная платформа:

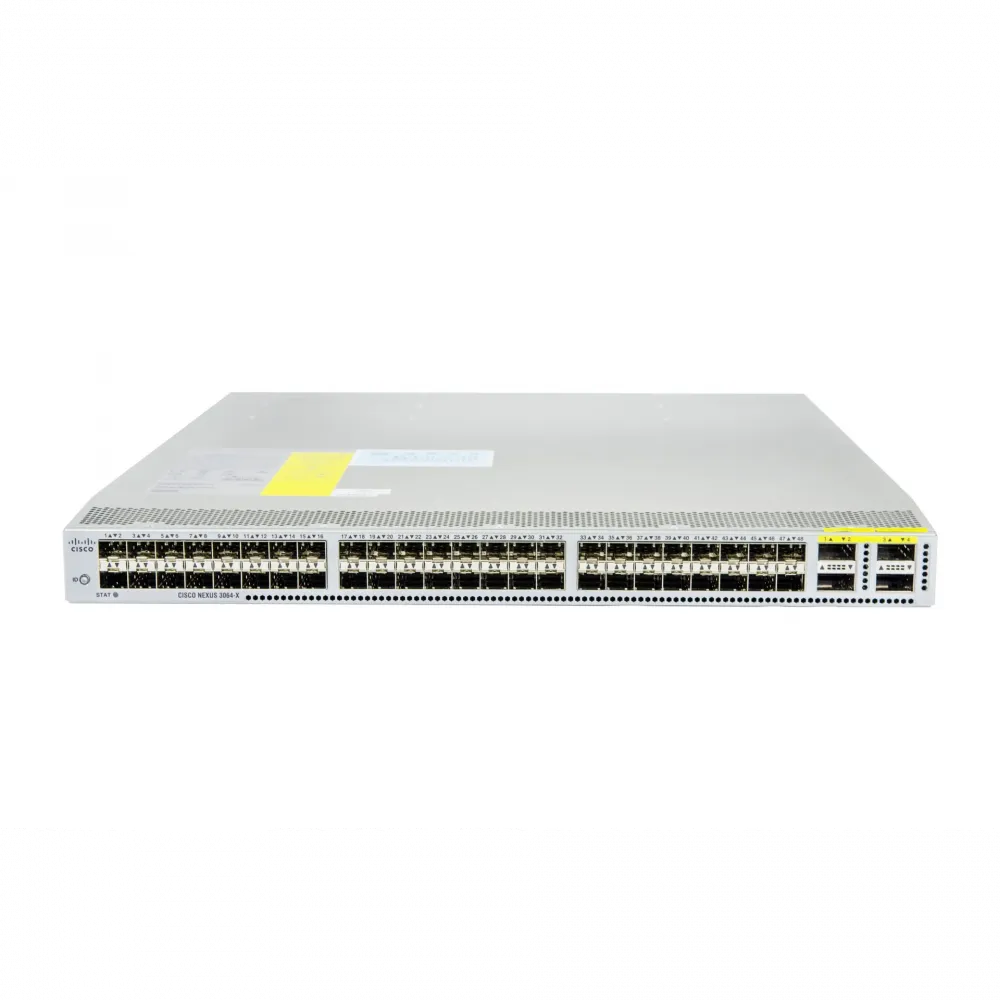

• Порты: 48 портов 10 Гбит/с SFP+ (с поддержкой скоростей 100 Мбит/с, 1 Гбит/с и 10 Гбит/с).
• Аплинки: 4 порта 40 Гбит/с QSFP+ (каждый порт конфигурируется как 4 x 10 Гбит/с).
• Пропускная способность: 1.28 Тбит/с.
• Производительность: до 950 млн пакетов в секунду (Mpps).
• Таблица MAC-адресов: 128 000 записей.
• Буферная память: 9 МБ.
• Оперативная память (DRAM): 4 ГБ.
• Загрузочная flash-память: 2 ГБ.
• Поддержка Jumbo Frames: MTU до 9216 байт.
• Резервирование: 2 блока питания (AC/DC), 1 блок вентиляторов.
• Охлаждение: Опции с прямым (Port-side exhaust) и обратным (Port-side intake) потоком воздуха.

Ключевые преимущества:

• Неблокируемая коммутация уровней L2 и L3 на линейной скорости.
• Экстремально низкая задержка коммутации.
• Оптимальное энергопотребление.

Функциональность и поддерживаемые лицензии

Базовый пакет (N3K-BAS1K9) — ВКЛЮЧЕН в стоимость

• Комплексные функции Layer 2: VLAN, IEEE 802.1Q Trunking, vPC, LACP, UDLD, MSTP, RSTP, защитные механизмы STP, VTP.
• Безопасность: AAA, ACL, DHCP snooping, storm control, Private VLAN (PVLAN), Control Plane Policing (CoPP).
• Управление: Поддержка Cisco DCNM, консоль, SSHv2, CDP, SNMP, syslog.
• Маршрутизация Layer 3 (базовая): Межвлановая маршрутизация (IVR), статические маршруты, RIPv2, OSPFv2 (до 256 маршрутов), EIGRP stub, HSRP, VRRP, uRPF.
• Мультикаст: PIM Sparse Mode, Source-Specific Multicast (SSM), MSDP.

Расширенная лицензия LAN Enterprise (N3K-LAN1K9) — ОПЦИОНАЛЬНО

• Продвинутая маршрутизация Layer 3: Полнофункциональные OSPFv2, EIGRP, BGP, VRF-lite.

Лицензия Cisco Nexus Data Broker (NDB-FX-SWT-K9) — ОПЦИОНАЛЬНО

• Агрегация трафика: Активирует функции агрегации зеркалирования (SPAN) и tap-трафика для работы с Cisco Nexus Data Broker. Для работы требует только наличия базовой лицензии (Base).
