Коммутатор Cisco Nexus N9K-C9396PX, направление охлаждения Port-side Intake

Полная комплектация коммутатора:

• Базовый модуль: Cisco Nexus N9K-C9396PX — 1 шт.
• Модуль аплинка: N9K-M12PQ (12 портов 40GbE QSFP+) — 1 шт.
• Лицензия: Функционал Enterprise Services Package (N93-LAN1K9)
• Блоки питания: N9K-PAC-650W (AC, Port-side Intake) — 2 шт. (резервирование 1+1)
• Блоки вентиляторов: N9K-C9300-FAN2 (Port-side Intake) — 3 шт.

Внимание: Крепления для монтажа в стойку в комплект не входят и приобретаются отдельно. Уточняйте наличие у менеджера.

Ключевые характеристики и возможности Cisco Nexus N9K-C9396PX:

Коммутатор Cisco Nexus N9K-C9396PX — это высокопроизводительное фиксированное решение уровня L2/L3 для современных ЦОД. Он идеально подходит для развертывания в качестве ToR (Top-of-Rack), MoR (Middle-of-Rack) или спайн-коммутатора в архитектуре leaf-spine.

Архитектура и производительность:

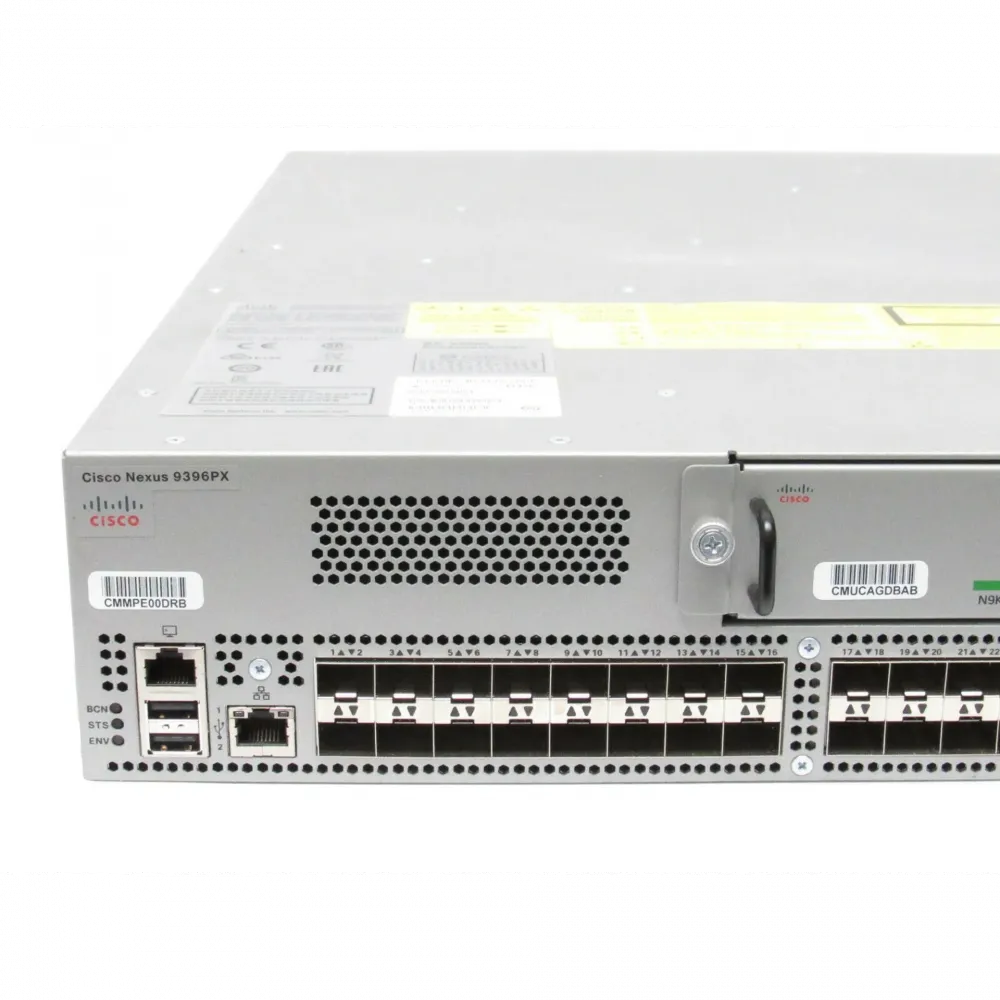

• Портовая плотность: 48 портов 1/10 Гбит/с SFP+ и 12 портов 40 Гбит/с QSFP+ на основном модуле.
• Гибкость аплинков: Возможна установка опционального модуля N9K-M4PC-CFP2 на 4 порта 100 Гбит/с для высокоскоростных магистральных соединений.
• Высокая скорость: Неблокирующая пропускная способность 1.92 Тбит/с с производительностью до 1500 млн пакетов в секунду (mpps).
• Минимальная задержка: Менее 2 микросекунд, что критично для высокопроизводительных приложений и сред HPC.

Технические детали:

• Буферная память: 52 МБ для эффективного управления трафиком.
• Таблица MAC-адресов: Поддержка до 96 000 записей.
• Вычислительная мощность: Процессор Dual-core x86 2.5 ГГц, 16 ГБ оперативной памяти DRAM и 64 ГБ встроенного SSD для ОС и логирования.
• Отказоустойчивость: Горячее резервирование блоков питания (1+1) и вентиляторов (N+1).

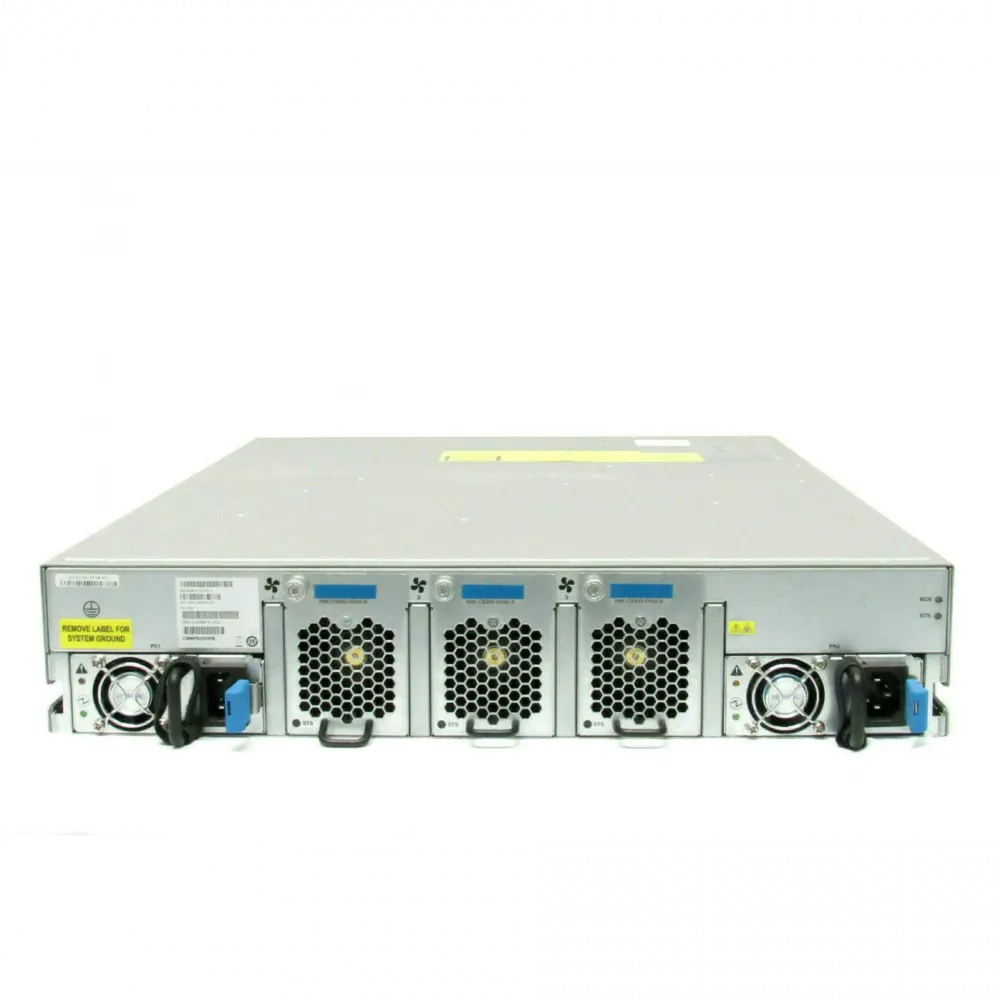

Особенности охлаждения Port-side Intake: Данная модель имеет направление охлаждения Port-side Intake (PSI). Холодный воздух забирается со стороны лицевых портов, а выдув горячего воздуха происходит со стороны блоков питания и вентиляторов. Это важно учитывать при проектировании холодных/горячих коридоров в ЦОД.

Программные возможности и экосистема:

• Поддержка технологии Cisco Fabric Extender (FEX) для работы с модулями серии Nexus 2000, что позволяет масштабировать портовую плотность.
• Лицензия Enterprise Services Package (LAN_ENTERPRISE_SERVICES_PKG) активирует расширенные функции L3 (BGP, OSPF, EIGRP), Multicast, MPLS, безопасности и телеметрии.
• Универсальная платформа для развертывания в классических, виртуализированных и облачных средах.

Сферы применения:

• Построение высокопроизводительных сетей ЦОД по архитектуре leaf-spine.
• Агрегация трафика от серверов с интерфейсами 10 Гбит/с.
• Создание высокоскоростной магистрали 40/100 Гбит/с.
• Развертывание в качестве коммутатора доступа для гиперконвергентных инфраструктур (HCI).
