Приёмник оптический для сетей КТВ Vermax-LTP-116-7-OD: Сертификат соответствия OC-2-OT-0833

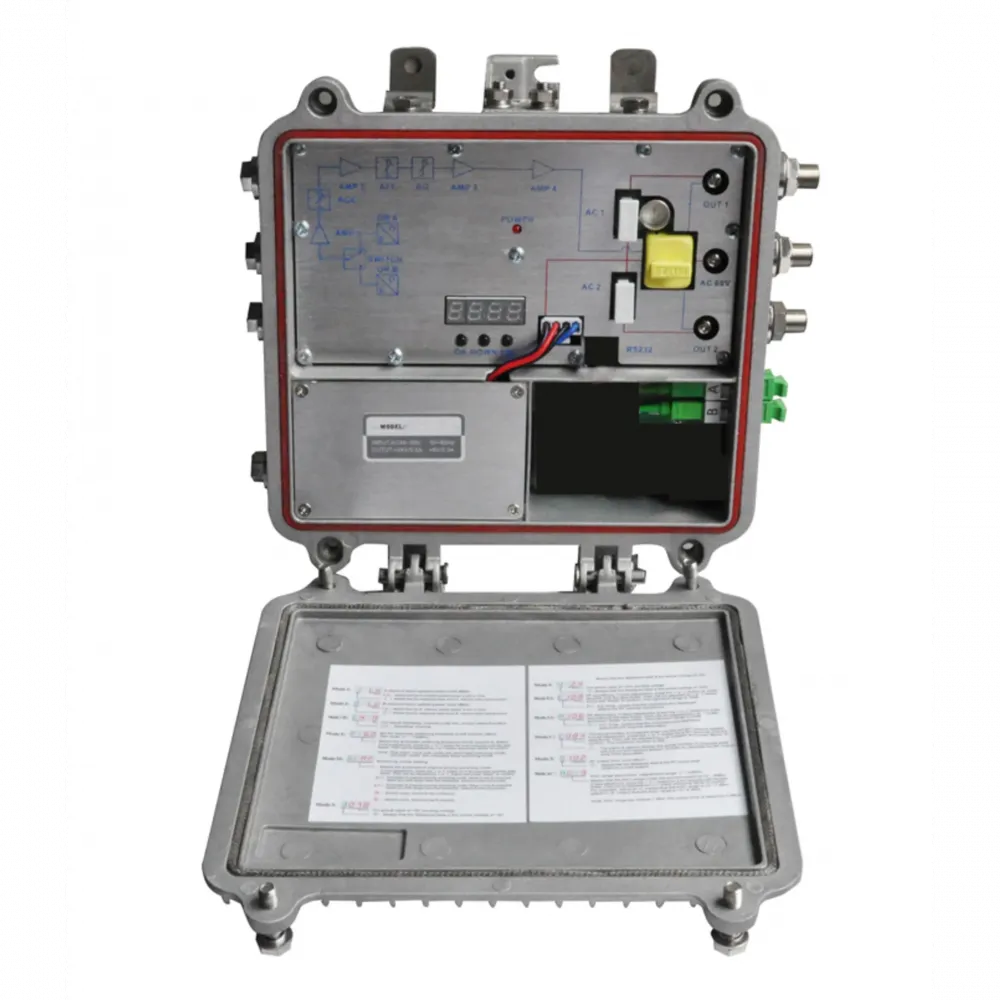

Наименование продукта: Оптический приемник для кабельного телевидения (КТВ) Vermax Television серии LightPro, модель Vermax-LTP-116-7-OD.

Назначение и область применения: Оптический приемник Vermax-LTP-116-7-OD предназначен для профессионального использования в сетях FTTB (волокно до здания). Устройство выполняет ключевую функцию преобразования входящего амплитудно-модулированного оптического сигнала в радиочастотный (RF) сигнал телевизионного диапазона с его последующим усилением для распределения по коаксиальной кабельной сети. Это решение оптимально для построения и модернизации сетей кабельного телевидения, обеспечивая высокую надежность и стабильность сигнала.

Ключевые особенности и преимущества:

• Два оптических входа: Наличие основного и резервного входов (Dual Optical Input) повышает отказоустойчивость системы.
• Высокая чувствительность и широкий динамический диапазон: Работа с входным оптическим сигналом в диапазоне от -9 до +2 дБм.
• Микропроцессорное управление и индикация: Все ключевые параметры (оптическая мощность, RF уровень, питание) отображаются на LED-индикаторе для удобства контроля и настройки.
• Автоматическая регулировка усиления (АРУ): Усовершенствованная система АРУ по оптическому входу с возможностью выбора начальной точки срабатывания (-9/-8/-7 дБм). Гарантирует стабильный выходной уровень при колебаниях входного сигнала, что критически важно для сетей с переменной нагрузкой.
• Электронная регулировка (EQ): Плавная регулировка уровня и наклона амплитудно-частотной характеристики в диапазоне 0–15 дБ.
• Мощный выходной усилитель на GaAs: Обеспечивает высокий выходной уровень сигнала. Конфигурация выходов: 2 RF-выхода по 114 дБмкВ или объединенный выход на 116 дБмкВ.
• Два RF выхода: Встроенный сплиттер или отвод с затуханием -10 дБ для удобства разводки сигнала.
• Надежное электропитание: Импульсный источник питания с низким энергопотреблением.
• Универсальный и компактный корпус: Литой алюминиевый корпус с развитым оребрением для эффективного пассивного охлаждения. Низкопрофильный дизайн. Допускается произвольное рабочее положение и установка как внутри помещений, так и в уличных боксах, защищенных от влаги.

Технические характеристики:

• Диапазон входной оптической мощности: -9 … +2 дБм.
• Выходной RF уровень: до 116 дБмкВ.
• Регулировка наклона АЧХ (EQ): 0 … 15 дБ.
• Количество оптических входов: 2 (с резервированием).
• Количество RF выходов: 2.
• Тип разъемов оптических входов: SC/APC.
• Тип разъемов RF выходов: F-тип (female).

Условия эксплуатации и предупреждения:

• Запрещается установка устройства под прямыми солнечными лучами во избежание перегрева.
• Запрещается накрывать корпус какими-либо материалами, препятствующими свободному теплоотводу.
• Рекомендуется монтаж в хорошо вентилируемых местах или защищенных уличных боксах.

Таблица соответствия артикулов (старые и новые наименования):

• Vermax LTP-100 → Vermax-LTP-108-7-IS
• Vermax LTP-114 → Vermax-LTP-114-9-OS
• Vermax LTP-114 (заказной вариант) → Vermax-LTP-114-9-OD
• SNR-OR-088-07 → Vermax-LTP-088-7-IS
• SNR-OR-095-07 → Vermax-LTP-095-7-IS
• SNR-OR-114-09 → Vermax-LTP-114-9-OSb
• SNR-OR-114-09-v2 → Vermax-LTP-112-7-IDN
• SNR-OR-114-09-V2-lite → Vermax-LTP-112-7-IS
• SNR-OR-114-09-v2-single → Vermax-LTP-112-7-ISN

Заключение: Оптический приемник Vermax-LTP-116-7-OD серии LightPro представляет собой современное, экономичное и надежное решение для построения гибридных волоконно-коаксиальных сетей (HFC) кабельного телевидения стандарта FTTB. Благодаря системе АРУ, мощному усилителю, резервированию оптического входа и прочному корпусу, устройство обеспечивает долговечную и стабильную работу в различных условиях эксплуатации.
