Приёмник оптический для сетей КТВ WR1001J

Высокопроизводительный оптический RF-преобразователь для сетей кабельного телевидения (КТВ) с технологиями FTTH и FTTB

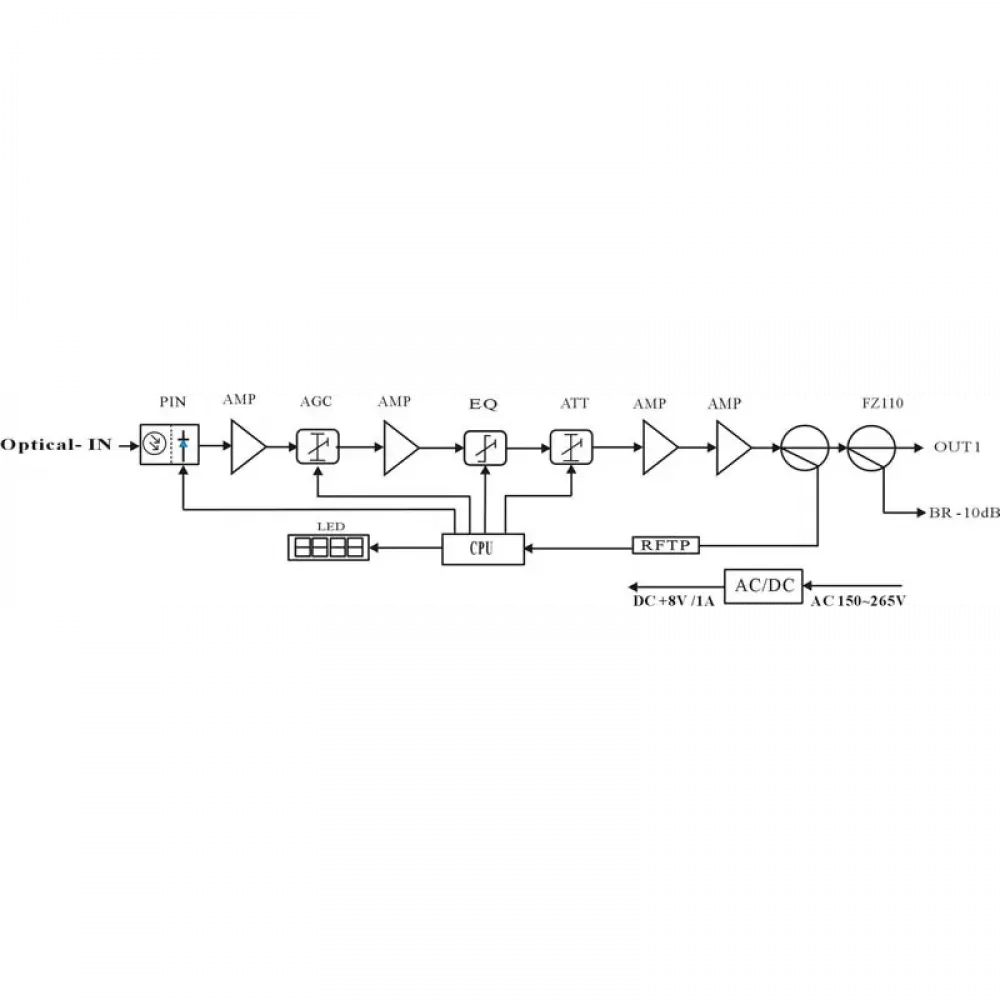

Оптический приемник WR1001J — это ключевое решение для современных гибридных волоконно-коаксиальных сетей (HFC). Устройство выполняет преобразование амплитудно-модулированного (AM) оптического сигнала в радиочастотный (RF) сигнал телевизионного диапазона с последующим его усилением для распределения по коаксиальной кабельной сети.

Назначение и область применения

• Глубокое проникновение оптики: Идеально для архитектур FTTB (оптика до здания) и FTTH (оптика до дома).
• Преобразование сигнала: Конвертирует входящий оптический сигнал в широкополосный RF-сигнал.
• Распределение сигнала: Обеспечивает усиление и разветвление сигнала на коаксиальную сеть конечных абонентов.

Ключевые преимущества и особенности

Высокая надежность и стабильность

• Система АРУ (Автоматическая Регулировка Усиления): Автоматически компенсирует изменения уровня входного оптического сигнала, что критически важно при нестабильности магистрали или переменной нагрузке сети.
• Настраиваемая точка АРУ: Возможность ручной установки начальной точки срабатывания АРУ (-9, -8, -7, -6, -5, -4 дБм) для точной адаптации под параметры сети.
• Широкий динамический диапазон: Работа с входным оптическим сигналом от -9 до +2 дБм.

Превосходное качество сигнала и управление

• Современный GaAs усилитель: Обеспечивает высокий и стабильный выходной уровень на двух независимых RF-выходах (до 112 дБмкВ каждый).
• Электронная регулировка АЧХ (EQ): Плавная регулировка уровня и наклона амплитудно-частотной характеристики в диапазоне 0–15 дБ.
• Высокая чувствительность: Гарантирует качественное преобразование даже при низких уровнях оптической мощности.

Удобство контроля и эксплуатации

• Микропроцессорное управление: Интеллектуальный контроль всех параметров устройства.
• Информативный LED-индикатор: Наглядное отображение уровня входного оптического сигнала, выходного RF-сигнала и напряжения питания.
• Компактный литой корпус: Прочная конструкция для настенного монтажа в помещении или установки в уличные защищенные боксы (IP-коробки).

Энергоэффективность и универсальность

• Импульсный источник питания: Низкое энергопотребление и высокая эффективность.
• Произвольное рабочее положение: Гибкость при установке.
• Универсальное питание: Стабильная работа в широком диапазоне напряжений.

Технические характеристики

• Диапазон входной оптической мощности: -9 ... +2 дБм
• Выходной уровень (на порт): до 112 дБмкВ
• Количество RF-выходов: 2 (равномерные)
• Регулировка наклона АЧХ (EQ): 0 ... 15 дБ
• Напряжение питания: 220В (импульсный блок питания)
• Тип корпуса: Компактный литой, для внутренней/внешней установки

Рекомендации по монтажу и эксплуатации

• Для обеспечения нормального теплового режима запрещается:
  • Устанавливать устройство под прямыми солнечными лучами.
  • Накрывать корпус или препятствовать свободной циркуляции воздуха вокруг него.
• Для наружного монтажа обязательна установка в специализированный защитный бокс (ящик), исключающий попадание влаги и пыли.

Оптический приемник WR1001J от LightPro — это оптимальное сочетание надежности, функциональности и стоимости для построения и модернизации сетей кабельного телевидения любого масштаба.
