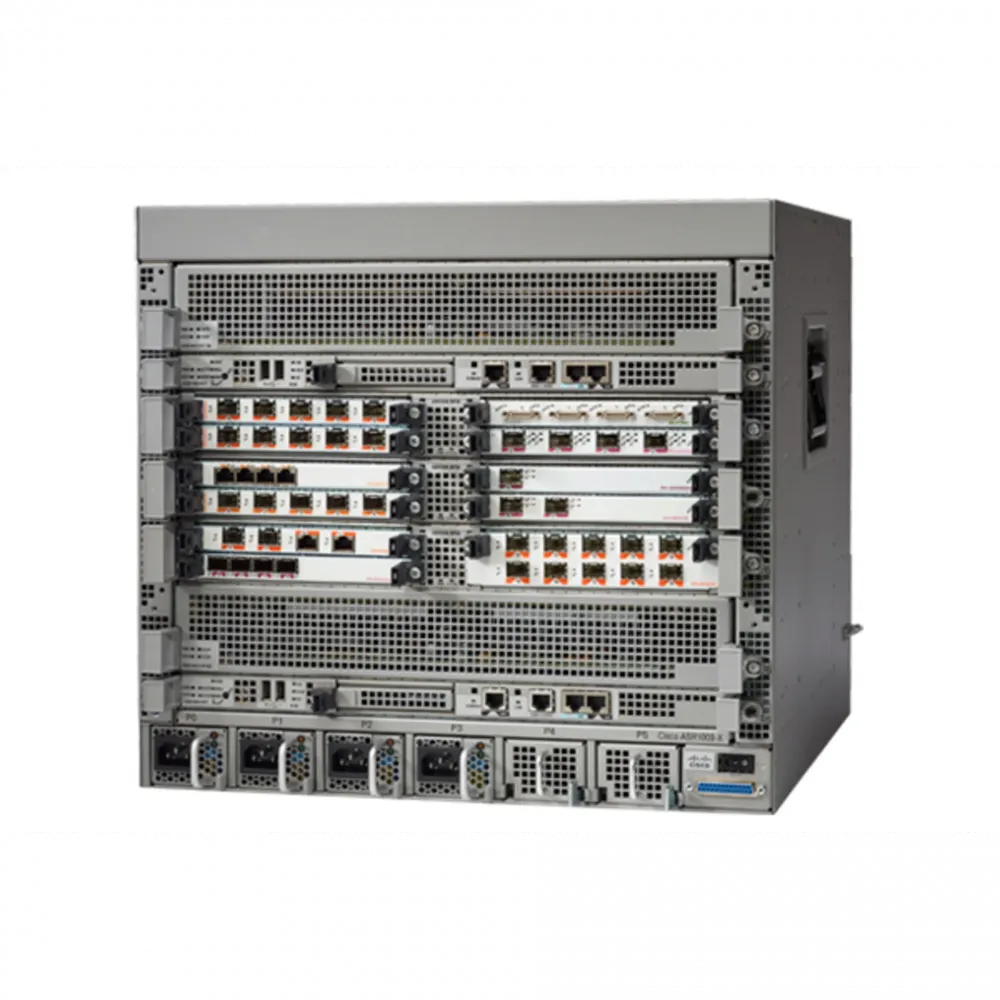

Шасси маршрутизатора Cisco ASR1009-X

Готовое к развертыванию шасси маршрутизатора Cisco ASR1009-X поставляется в полной базовой комплектации для обеспечения отказоустойчивости и бесперебойной работы. Комплект включает:

• Шасси маршрутизатора ASR1009-X (9RU) — модульная платформа средней производительности с общей пропускной способностью до 200 Гбит/с на базе процессора Quantum Flow Processor.
• Резервированные блоки питания — 2 шт. (AC или DC) для обеспечения высокой доступности системы.
• Система охлаждения — 3 блока вентиляторов ASR1000X-FAN для поддержания оптимального температурного режима всех компонентов.

Маршрутизатор Cisco ASR1009-X поддерживает аппаратное резервирование управляющих (Route Processors) и процессоров пересылки (Forwarding Processors), что делает его надежным решением для критически важных участков сети. Его производительность масштабируется в зависимости от установленного блока обработки (ESP), достигая максимума с ASR1000-ESP200.

Архитектура и ключевые компоненты платформы ASR 1009-X: Платформа построена по модульному принципу и поддерживает установку:

• Модули Route Processor (RP) и Forwarding Processor (FP)
• Линейные карты (Line Cards)
• Сменные адаптеры портов: Shared Port Adapters (SPAs) и Ethernet Port Adapters (EPAs)
• Источники питания переменного (AC) или постоянного (DC) тока
• Блоки вентиляторов для эффективного охлаждения

Слоты и интерфейсы шасси: Передняя панель шасси включает слоты F0, F1, R0, R1, слоты 0, 1, 2, а также резервный выключатель (Standby/ON switch) и DB-25 разъем для подключения системы аварийной сигнализации (Alarm connector). На тыльной стороне расположена энергетическая стойка (Power shelf) с шестью слотами (P0–P5) для установки блоков питания.

Применение Cisco ASR1009-X в корпоративных сетях: Маршрутизатор идеально подходит для построения безопасной и производительной инфраструктуры предприятия:

• Агрегация WAN-каналов со встроенным межсетевым экраном и шифрованием
• Выполнение роли пограничного интернет-шлюза с функциями NAT и Firewall
• Организация высокоскоростного соединения между площадками и центрами обработки данных
• Подключение крупных удаленных офисов
• Гибкое управление трафиком с помощью комплексных механизмов QoS, Modular QoS, DSCP, NBAR и FPM
• Мониторинг качества сервисов через IP SLA

Использование Cisco ASR1000 в сетях операторов связи: Платформа востребована для решения ключевых задач телеком-операторов:

• Выполнение роли BORDER-маршрутизатора с поддержкой мощных таблиц BGP
• Развертывание BRAS (Broadband Remote Access Server) и SBC (Session Border Controller) для абонентского доступа
• Построение сетей L3VPN, организация туннелей L2TP (как в роли LNS, так и LAC)
• Обеспечение безопасности сети с помощью продвинутой классификации трафика (NBAR, FPM), гибких списков доступа и механизмов защиты сессий.
