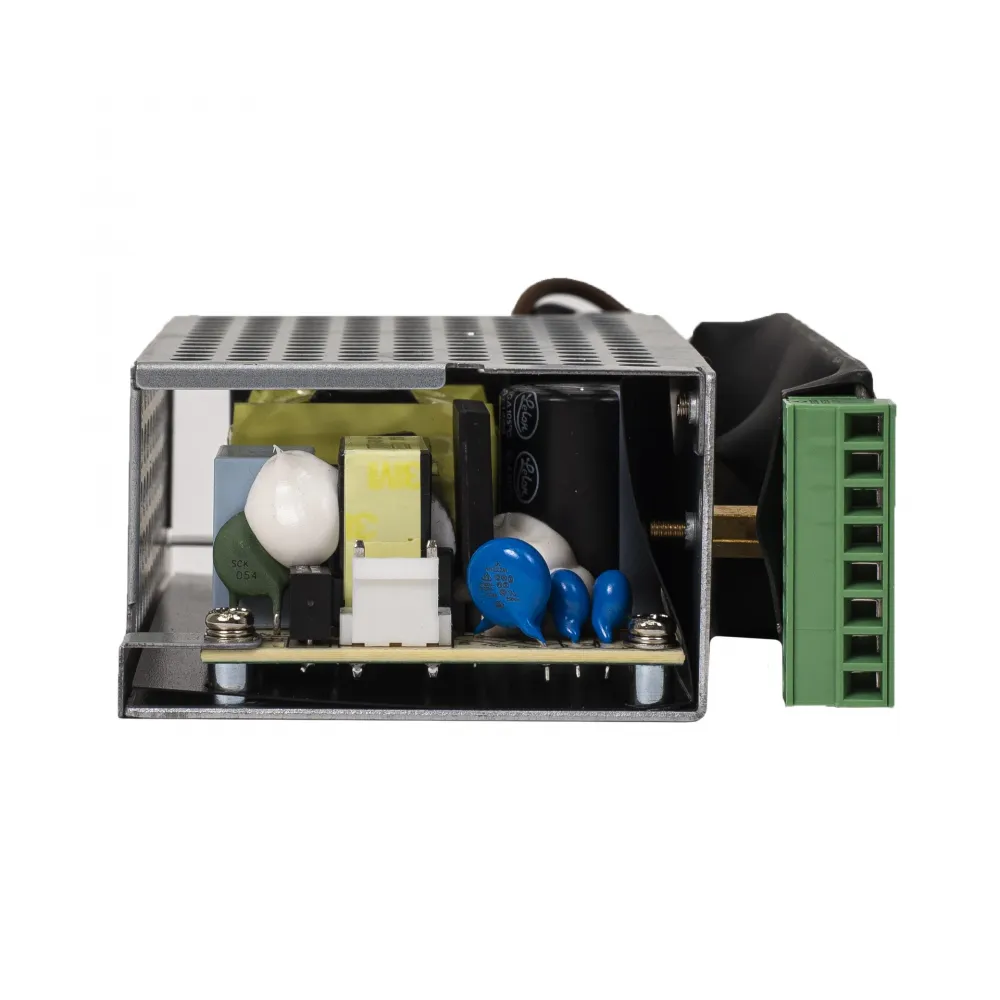

Устройство бесперебойного питания RPS с выходом 12В/60Вт, с функцией мониторинга и холодного старта (RPS14)

Назначение: Резервирование питания и мониторинг узлов доступа и коммутационного оборудования.

Основной функционал устройства

• Резервирование питания: Обеспечение бесперебойной работы подключенного оборудования при отключении основного сетевого напряжения.
• Холодный старт: Возможность запуска оборудования от аккумулятора при полном отсутствии сетевого питания, в том числе после замены разряженной АКБ.
• Быстрая диагностика: Упрощение поиска неисправностей в узле связи (определение, связана ли проблема с оборудованием или с отсутствием питания).
• Интеграция в мониторинг: Передача данных о наличии основного питания в систему мониторинга через Ethernet-линк или сухой контакт реле.

Индикация и управление

• Двухцветная светодиодная индикация:
  • Зеленый светодиод: Устройство питается от сети ~220В.
  • Красный светодиод: Устройство работает от аккумуляторной батареи.
• Кнопка холодного старта: Ручной запуск подачи питания от АКБ к подключенному оборудованию при отсутствии сетевого напряжения.

Разъемы и интерфейсы подключения

• Вход питания: Разъем для подключения к сети ~220В.
• Выход RPS: Стандартный разъем для резервирования питания коммутаторов SNR. Возможна комплектация разъемом RPS14PIN2 для совместимости с коммутаторами DES-3528, DES-3552, DGS-3120-24TC (тип разъема согласовывается с заказчиком).
• Выход 12В/60Вт: Разъем 2EDGK-5.08-2P для подключения дополнительного оборудования.
• Интерфейс мониторинга по Ethernet (RJ-45): При наличии сетевого напряжения замыкает пары 1-3 и 2-6, создавая линк на порту коммутатора для детектирования в системе мониторинга.
• Релейный выход: Сухой контакт реле (НО, НЗ, Общий) для интеграции с системами автоматизации (например, SNR-ERD). Переключается при появлении/исчезновении основного питания.

Ключевые преимущества

• Надежное резервирование питания для критически важного сетевого оборудования.
• Функция холодного старта для восстановления работы узла после глубокого разряда АКБ.
• Два независимых канала для мониторинга наличия сетевого напряжения.
• Универсальность подключения благодаря сменным разъемам RPS.
• Простая визуальная диагностика состояния по светодиодам.
