Делитель оптический планарный SNR-PLC-1x16-SC/APC

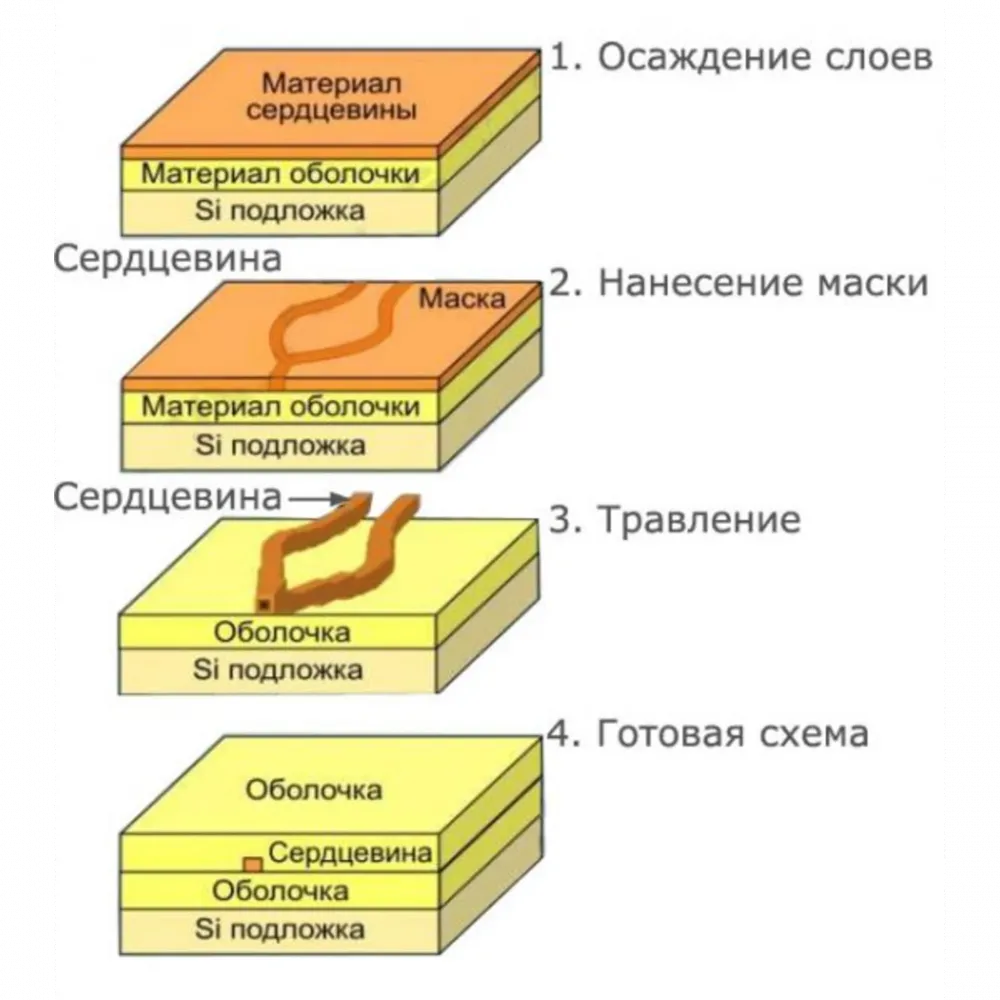

Применение новейших пленочных технологий в построении оптических устройств

Использование передовых планарных световодных технологий (PLC) позволяет производить компактные оптические делители с превосходными характеристиками. Эти устройства отличаются широкой рабочей полосой, стабильностью параметров и исключительной надежностью, что делает их идеальным решением для современных телекоммуникационных систем.

Внимание: Данный делитель доступен в безкорпусном исполнении с оконцовкой оптическим коннектором SC/APC. Также возможен заказ изделий с коннекторами SC/UPC или без оконцовки.

Область применения

• Сети КТВ (кабельное телевидение)
• Сети PON (пассивные оптические сети)
• Сети FTTH (оптоволокно до дома)

Технические характеристики делителя SNR-PLC-1x16-SC/APC

Основные параметры

• Тип PLC делителя: 1×16
• Рабочий диапазон: 1260–1650 нм
• Тип оптического волокна: Corning SMF-28e
• Рабочая температура: -40°C до +85°C
• Температура хранения: -40°C до +85°C

Оптические характеристики

• Вносимые потери (Insertion Loss): 13.7 дБ
• Равномерность (Uniformity): 1.0 дБ
• Направленность (Directivity): 55 дБ
• Возвратные потери (Return Loss): 55 дБ

Зависимости потерь

• PDL (Polarization Dependent Loss): 0.3 дБ
• WDL (Wavelength Dependent Loss): 0.5 дБ
• TDL (Temperature Dependent Loss): 0.5 дБ

Сравнительная таблица характеристик PLC делителей

Примечание: Для всех типов делителей гарантированы: Рабочий диапазон 1260-1650 нм, Направленность ≥55 дБ, Возвратные потери ≥55 дБ, WDL ≤0.5 дБ, TDL ≤0.5 дБ.
