- АртикулSNR-PLC-1x32-SC/APC
- ПроизводительSNR
- Вносимые потери dB16,7
- Все характеристики

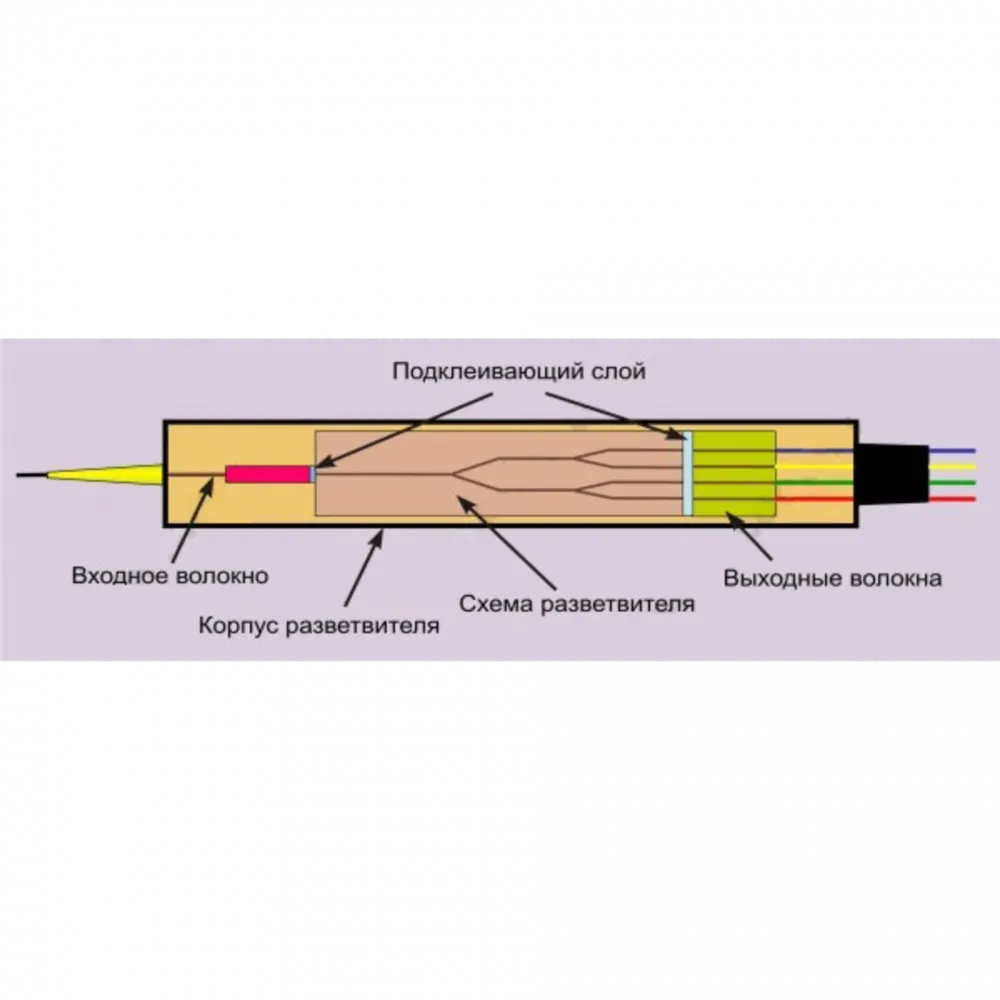

Делитель оптический планарный SNR-PLC-1x32-SC/APC
Применение новейших пленочных технологий в построении оптических устройств
Использование передовых планарных технологий (PLC) позволяет создавать высокоэффективные и компактные оптические делители. Эти устройства отличаются минимальными габаритами и превосходными техническими характеристиками, что делает их идеальным решением для современных телекоммуникационных систем.
Ключевые преимущества PLC делителей:
- Широкая полоса рабочего диапазона.
- Высокая стабильность параметров.
- Превосходная надежность.
Внимание: Доступна возможность заказа планарных делителей в безкорпусном исполнении с оконцовкой оптическими коннекторами SC/APC, SC/UPC или без оконцовки.
Область применения PLC делителей
- Сети КТВ (Кабельное Телевидение)
- Сети PON (Пассивные Оптические Сети)
- Сети FTTH (Волокно до дома)
Технические характеристики делителя SNR-PLC-1x32-SC/APC
Основные параметры для неоконцованных делителей (характеристики могут незначительно отличаться для оконцованной версии):
| Параметр | Значение для типа 1×32 |
|---|---|
| Рабочий диапазон | 1260-1650 nm |
| Вносимые потери (dB), типовое/макс. | 16.7 / 17.5 |
| *Воспроизводимость (dB)** | 1.2 |
| Направленность (dB) | 55 |
| Возвратные потери (dB) | 55 |
| Зависимость потерь от поляризации (PDL), dB | 0.3 |
| Зависимость потерь от длины волны (WDL), dB | 0.5 |
| Зависимость потерь от температуры (TDL), dB | 0.5 |
| Тип оптического волокна | Corning SMF-28e |
| Рабочая температура (°C) | -40～85 |
| Температура хранения (°C) | -40～85 |
Сравнительная таблица параметров для других типов делителей:
| Тип PLC делителя | Вносимые потери (dB), типовое | Воспроизводимость (dB)* | PDL (dB) |
|---|---|---|---|
| 1×2 | 4.0 | 0.4 | 0.2 |
| 1×4 | 7.4 | 0.6 | 0.2 |
| 1×8 | 10.5 | 0.8 | 0.3 |
| 1×16 | 13.7 | 1.0 | 0.3 |
| 1×32 | 16.7 | 1.2 | 0.3 |
| 1×64 | 21.0 | 1.8 | 0.4 |
| 2×2 | 4.2 | 0.6 | 0.2 |
| 2×4 | 7.8 | 1.0 | 0.2 |
| 2×8 | 11.0 | 1.2 | 0.3 |
| 2×16 | 14.2 | 1.5 | 0.3 |
| 2×32 | 17.5 | 1.8 | 0.3 |
Примечание: Воспроизводимость (Uniformity) — максимальная разница вносимых потерь между выходными портами.
Память
- Вносимые потери dB16,7
- Возвратные потери55
- Воспроизводимость17,2
- Количество входовДа
- Количество выходов32
- КорпусныеДа
- Направленность55
- Рабочий диапазон1260-1650нм
- РавномерныйДа
- РазъемыSC/APC
- ТипPLC
- Тип оптического волокнаCorning SMF-28e
