- АртикулSNR-SPNet-BP1010-IP20
- ПроизводительSNR

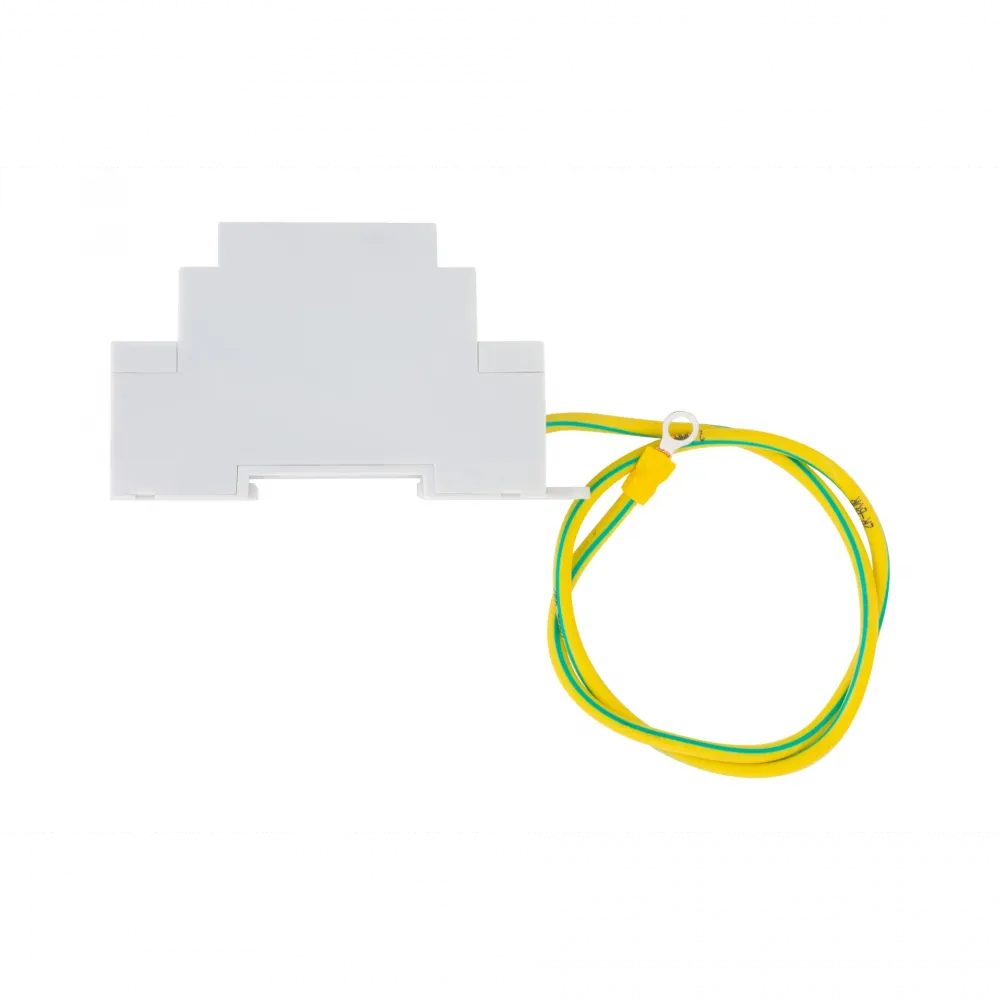

Полное название устройства: Устройство грозозащиты и защиты от перенапряжений SNR-SPNet-BP1010-IP20 для Ethernet 10/100/1000Base-T PoE
Краткое описание: Защита всех 4-х пар витой пары (UTP) в сетях Ethernet 10/100/1000 Мбит/с с поддержкой PoE (af/at/bt, Passive PoE). Аналог Nag-APC-POE-DIN с расширенной дифференциальной защитой. Исполнение: печатная плата в пластиковом корпусе для монтажа на DIN-рейку.
Основные особенности и преимущества:
- Полная защита линий: Двухуровневая схема: «линия — земля» и «линия — линия» для всех 8 проводников.
- Поддержка высоких скоростей: Обеспечивает Gigabit Ethernet (до 50 м) и Fast Ethernet (до 100 м).
- Защита PoE: Совместимо со всеми стандартами PoE: IEEE 802.3af/at/bt и Passive PoE.
- Высокая пропускная способность: Полоса пропускания до 125 МГц.
- Надежная конструкция: Компактный корпус с креплением на DIN-рейку, в комплекте кабель заземления (0.5 м).
- Широкий температурный диапазон: Эксплуатация от -40°C до +60°C.
Технические характеристики SNR-SPNet-BP1010-IP20:
| Параметр | Значение |
|---|---|
| Общие характеристики | |
| Количество защищаемых портов | 1 |
| Тип защиты | Двухуровневая: Линия-PE, Линия-Линия |
| Полоса пропускания, МГц | 125 |
| Скорость передачи данных, Мбит/с | 10, 100, 1000 (Gigabit) |
| Режим повреждения | Режим 1 (Линия-PE), Режим 2 (Линия-Линия) |
| Электрические характеристики | |
| Макс. рабочее напряжение (Uc), В (Линия-Линия) | 2.8 |
| Уровень защиты (Up), В (Линия-PE) | 470 |
| Номинальный разрядный ток (Линия-PE), кА | 5 |
| Импульсный разрядный ток (Линия-PE), кА | 1 |
| Номинальный разрядный ток (Линия-Линия), А | 30 |
| Суммарный разрядный ток, кА | 5 |
| Устойчивость к переменному току (Линия-PE), А | 5 |
| Временные параметры | |
| Время срабатывания (Линия-Линия), нс | 1 |
| Время срабатывания (Линия-PE), нс | 600 |
| Возврат в исходное состояние, нс | 400 |
| Вносимые параметры линии | |
| Емкость (Линия-Линия), пФ | 13 |
| Емкость (Линия-PE), пФ | 4 |
| Вносимые потери, дБ | ≤ 5 |
| Потери при вводе, дБ | ≤ 3 |
| Возвратные потери, дБ | ≥ 5 |
| Перекрёстная наводка (NEXT), дБ | ≥ 35 |
| Конструктивные особенности | |
| Исполнение | Плата в пластиковом корпусе |
| Способ монтажа | На DIN-рейку 35 мм |
| Кабель заземления | 0.5 м, сечение 2.5 мм² |
| Наконечник кабеля заземления | 5.2 мм (под болт М5) |
| Габаритные размеры (ДxШxВ), мм | 40 x 60 x 18 |
| Диапазон рабочих температур, ºС | -40 … +60 |
Назначение: Защита активного сетевого оборудования (коммутаторы, маршрутизаторы, точки доступа, IP-камеры с PoE) от импульсных перенапряжений, вызванных грозовыми разрядами и коммутационными помехами в линиях Ethernet.
