- АртикулSNR-SPNet-BP1001-IP10
- ПроизводительSNR

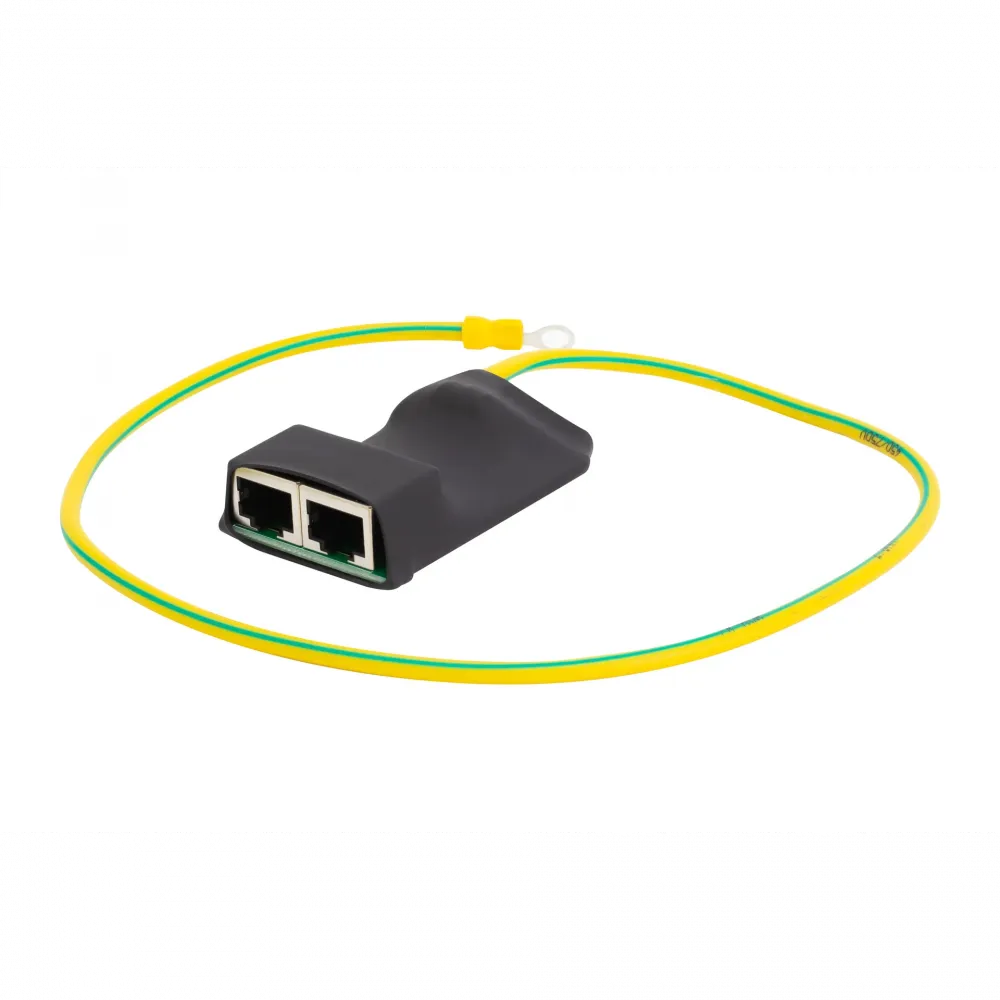

Краткое описание: Уникальное устройство для комплексной защиты активного сетевого оборудования. Полный аналог SNR-DROZD-1.0 с улучшенной дифференциальной защитой «линия-линия». Обеспечивает грозозащиту и защиту от перенапряжений для всех 4-х пар кабеля UTP в сетях 10/100/1000Base-T с поддержкой всех стандартов PoE (af/at/bt, Passive PoE). Исполнение: печатная плата в термоусадочной трубке с кабелем заземления.
Ключевые особенности:
- Полная защита линий: Защита всех 4-х пар витой пары UTP.
- Поддержка Gigabit Ethernet: Обеспечивает скорость до 1 Гбит/с на длине кабеля до 50 метров.
- Поддержка PoE: Совместимо со всеми стандартами PoE: 802.3af (PoE), 802.3at (PoE+), 802.3bt (PoE++) и Passive PoE.
- Двухуровневая защита: Комбинированная схема «линия — земля» и «линия — линия» на базе модуля SNR-SPNet-BP1000.
- Надежное исполнение: Плата в термоусадочной трубке с кабелем заземления (0.5 м, сечение 2.5 мм², наконечник под болт М5).
- Широкий температурный диапазон: Работа от -40°C до +60°C.
Технические характеристики SNR-SPNet-BP1001 IP10:
| Параметр | Значение |
|---|---|
| Основные параметры | |
| Количество защищаемых портов | 1 |
| Аналог | SNR-DROZD-1.0 |
| Полоса пропускания, МГц | 125 |
| Скорость передачи данных | 10 Мбит/с, 100 Мбит/с, 1000 Мбит/с |
| Макс. длина кабеля (10/100 Base-T) | 100 м |
| Макс. длина кабеля (1000 Base-T) | 50 м |
| Электрические параметры защиты | |
| Макс. рабочее напряжение (Uc), линия-линия, В | 2.8 |
| Уровень защиты (Up), линия-PE, В | 470 |
| Номинальный разрядный ток (линия — линия), А | 30 |
| Номинальный разрядный ток (линия — PE), кА | 5 |
| Импульсный разрядный ток (линия — PE), кА | 1 |
| Суммарный разрядный ток, кА | 5 |
| Устойчивость к переменному току (линия – PE), А | 5 |
| Временные параметры | |
| Время срабатывания (линия — линия), нс | 1 |
| Время срабатывания (линия — PE), нс | 600 |
| Возврат в исходное состояние, нс | 400 |
| Режимы повреждения | Режим 1 (линия-PE), Режим 2 (линия-линия) |
| Вносимые параметры (ВЧ-характеристики) | |
| Емкость (линия — линия), пФ | 13 |
| Емкость (линия — PE), пФ | 4 |
| Вносимые потери, дБ | ≤ 5 |
| Возвратные потери, дБ | ≥ 5 |
| Перекрёстная наводка (NEXT), дБ | ≥ 35 |
| Потери при вводе, дБ | ≤ 3 |
| Конструктивные параметры | |
| Исполнение | Плата в термоусадочной трубке |
| Степень защиты (IP) | IP10 |
| Габаритные размеры, мм | 40 x 60 x 18 |
| Кабель заземления | Длина 0.5 м, сечение 2.5 мм² |
| Наконечник заземления | Диаметр 5.2 мм (под болт М5) |
| Температура эксплуатации, °C | -40 … +60 |
Назначение: Защита портов Ethernet активного сетевого оборудования (коммутаторов, маршрутизаторов, точек доступа, IP-камер, VoIP-шлюзов), установленного на опорах, мачтах, в уличных щитах или в зонах с повышенным риском грозовых перенапряжений и помех в линиях связи.
