- АртикулSNR-SPNet-BP2001-IP10
- ПроизводительSNR
Полное описание устройства: Устройство SNR-SPNet-BP2001-IP10 — это профессиональный ограничитель перенапряжений для защиты активного сетевого оборудования. Оно является полным аналогом модели Nag-1.1POE, но с расширенным функционалом, включающим дополнительную дифференциальную защиту. Устройство обеспечивает комплексную защиту всех четырех пар витой пары в кабелях UTP для сетей 10/100/1000Base-T, поддерживая все основные стандарты PoE: IEEE 802.3af (PoE), 802.3at (PoE+), 802.3bt, а также Passive PoE.
Конструктивное исполнение:

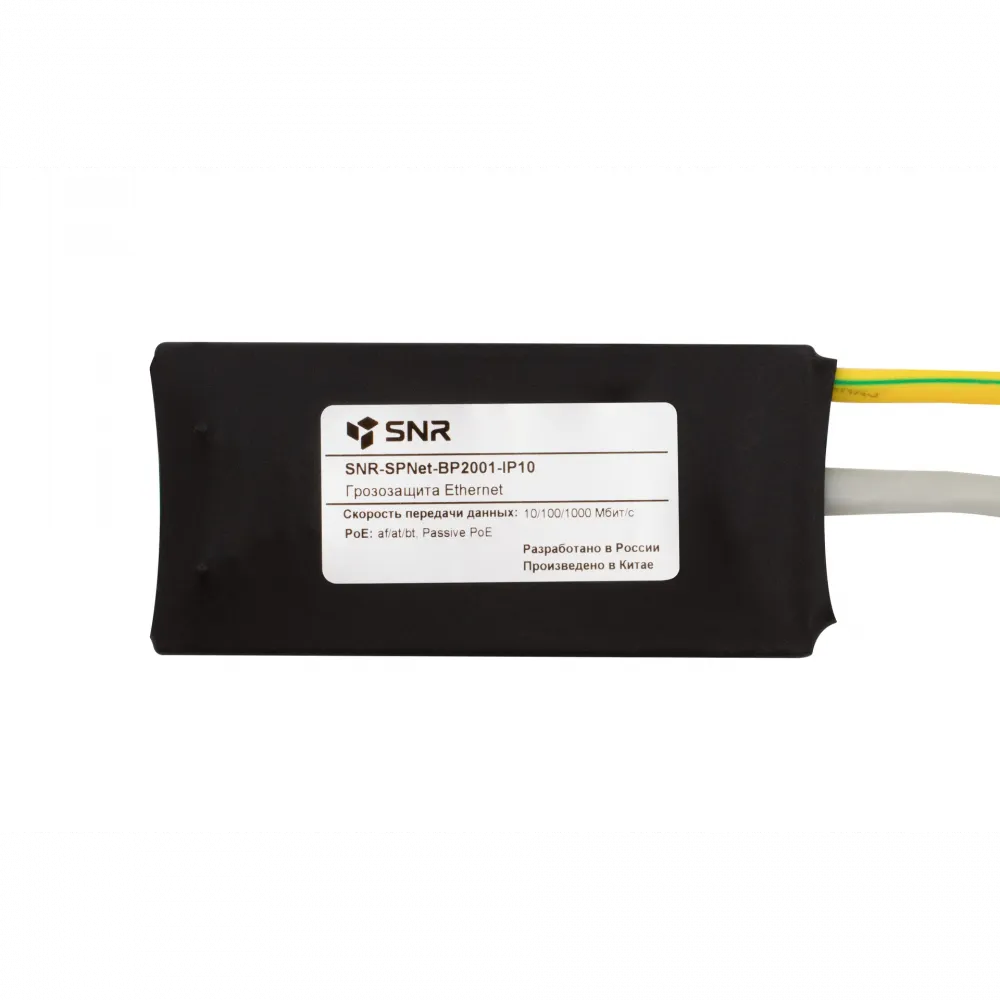

- Исполнение: печатная плата в герметичной термоусадочной трубке.

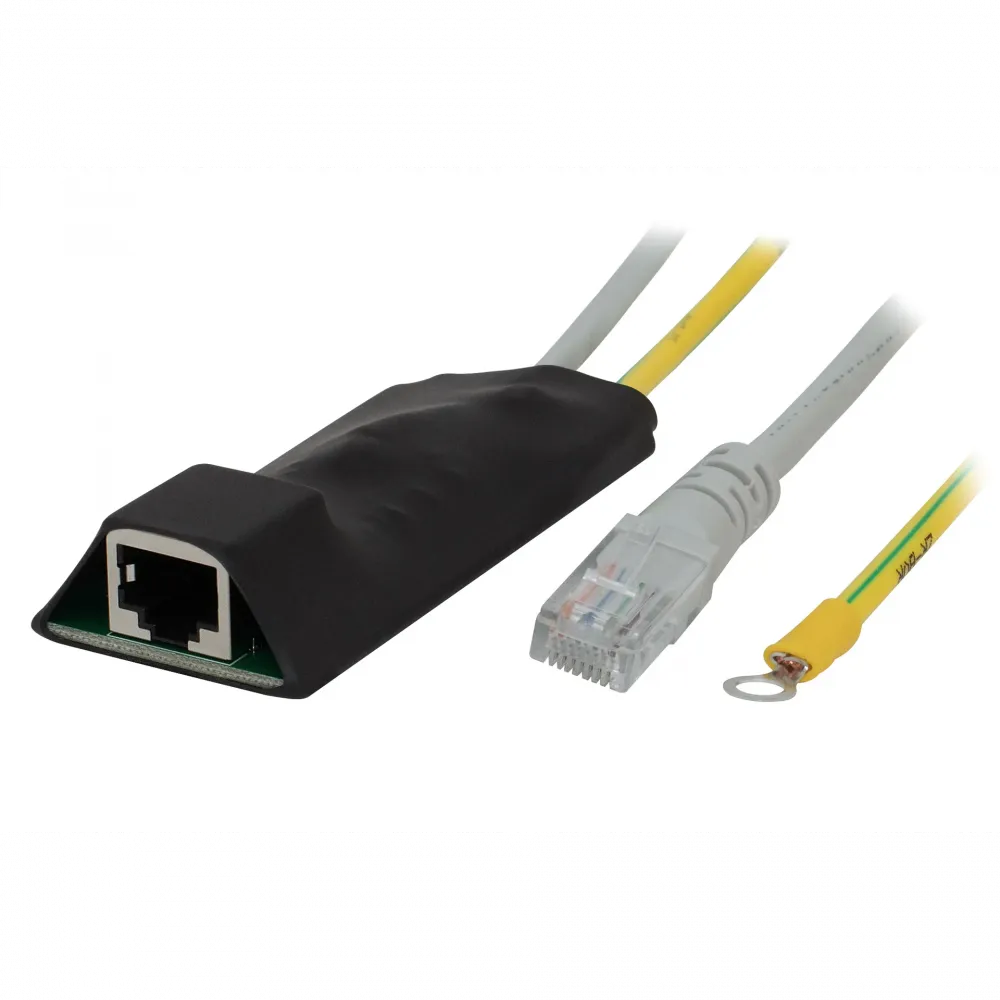

- В комплекте: кабель заземления длиной 0,5 метра сечением 2,5 мм² с наконечником под болт М5 (диаметр 5,2 мм).
- Интерфейс: разъем 8P8C (RJ-45) с предустановленным патч-кордом категории 5e длиной 0,5 метра.
Ключевые функции и возможности:
- Двухуровневая защита: Обеспечивает защиту по схемам «линия — земля» (common mode) и «линия — линия» (differential mode).
- Поддержка Gigabit Ethernet: Гарантирует работу Gigabit Ethernet (1000Base-T) на длине кабеля до 50 метров.
- Поддержка Fast Ethernet: Гарантирует работу сетей 10/100Base-TX на длине кабеля до 100 метров.
- Режимы повреждения при срабатывании: Раздельные режимы для защиты «Линия — PE» и «Линия — линия».
Основные технические характеристики:
| Параметр | Значение |
|---|---|
| Общие характеристики | |
| Количество защищаемых портов | 1 |
| Полоса пропускания | 125 МГц |
| Скорость передачи данных | 10/100/1000 Мбит/с |
| Температура эксплуатации | -40°C … +60°C |
| Габаритные размеры (ДxШxВ) | 70 x 30 x 18 мм |
| Электрические характеристики защиты | |
| Макс. длит. рабочее напряжение (Uc) Линия-Линия | 2,8 В |
| Уровень защиты (Up) Линия-PE | 470 В |
| Номинальный разрядный ток (In) Линия-PE | 5 кА |
| Импульсный разрядный ток (Iimp) Линия-PE | 1 кА |
| Номинальный разрядный ток (In) Линия-Линия | 30 А |
| Суммарный разрядный ток | 5 кА |
| Устойчивость к переменному току (Линия–PE) | 5 А |
| Временные параметры | |
| Время срабатывания (Линия-Линия) | 1 нс |
| Время срабатывания (Линия-PE) | 600 нс |
| Возврат в исходное состояние | 400 нс |
| Вносимые параметры (влияние на линию) | |
| Емкость (Линия-Линия) | 13 пФ |
| Емкость (Линия-PE) | 4 пФ |
| Вносимые потери | ≤ 5 дБ |
| Потери при вводе | ≤ 3 дБ |
| Возвратные потери | ≥ 5 дБ |
| Перекрёстная наводка (NEXT) | ≥ 35 дБ |
| Комплектация | |
| Длина кабеля заземления | 0,5 м |
| Сечение кабеля заземления | 2,5 мм² |
| Тип наконечника заземления | под болт М5 (⌀ 5,2 мм) |
Назначение и применение: Устройство SNR-SPNet-BP2001-IP10 предназначено для защиты портов Ethernet маршрутизаторов, коммутаторов, точек доступа, IP-камер, VoIP-телефонов и другого оборудования, подключенного по витой паре, от импульсных перенапряжений, вызванных грозовыми разрядами и коммутационными помехами в системах заземления. Идеально подходит для организации защищенных линий в системах видеонаблюдения, сетях передачи данных и промышленной автоматизации.
