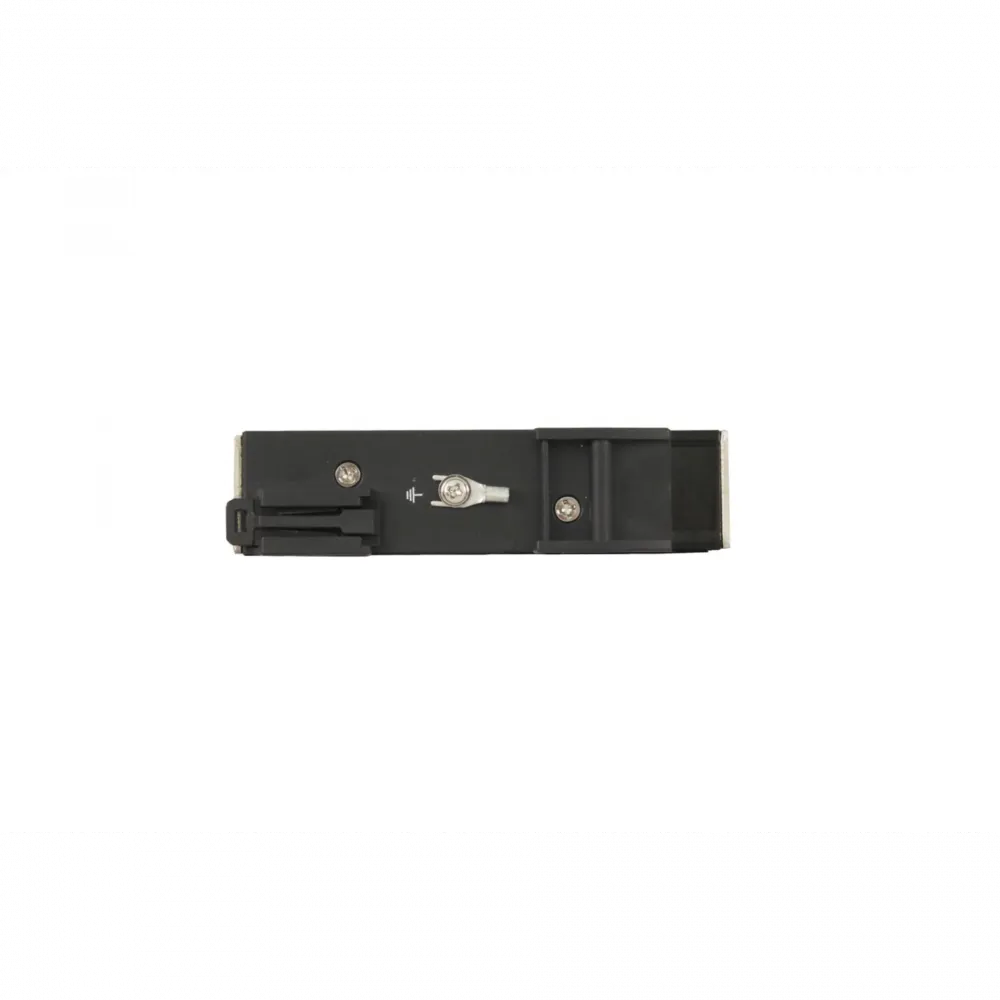

Грозозащита SP-IP/1000PD

Ключевые особенности:

• Двухступенчатая защита линий Ethernet 10/100/1000BASE-T и PoE.
• Поддержка стандартов PoE IEEE 802.3af/at (методы A и B).
• Сверхбыстрое время срабатывания (1 нс).
• Компактный корпус для монтажа на DIN-рейку.

Назначение: Защита активного сетевого оборудования (коммутаторов, маршрутизаторов, точек доступа) от импульсных перенапряжений в линиях локальной вычислительной сети (ЛВС) с передачей данных и питания по Ethernet (PoE).

Технические характеристики:

Общие параметры:

• Наименование: Грозозащита SP-IP/1000PD
• Стандарт защиты: Устройство защиты от импульсных перенапряжений (УЗИП) для сетей Ethernet.
• Класс защиты: D1 (согласно EN 61643-21).
• Скорость передачи данных: до 1000 Мбит/с (1000BASE-T).
• Количество портов: 1 вход (RJ45) + 1 выход (RJ45).
• Тип разъемов: RJ45 8P8C (female).
• Способ монтажа: На DIN-рейку 35 мм.
• Габаритные размеры (ШxВxГ): 26 x 93.5 x 27 мм.

Электрические характеристики (сигнальные линии):

• Защищаемые контакты: 1, 2, 3, 4, 5, 6, 7, 8 (все пары).
• Номинальное рабочее напряжение (Uc): 48 В DC.
• Максимальное длительное рабочее напряжение (Uc): 57 В DC.
• Номинальный ток разряда (In, 8/20 мкс): 2.5 кА (на пару).
• Суммарный ток разряда (Itotal, 8/20 мкс): 10 кА.
• Максимальный ток разряда (Imax, 8/20 мкс): 10 кА.
• Время срабатывания (tA): ≤ 1 нс.
• Вносимые затухания: ≤ 2 дБ (на частоте 250 МГц).
• Возвратные потери (RL): В соответствии со стандартами для 1000BASE-T.

Характеристики защиты линий PoE:

• Поддерживаемые стандарты PoE: IEEE 802.3af (PoE), IEEE 802.3at (PoE+).
• Поддерживаемые методы подачи питания: Метод A (сигнальные пары 1/2, 3/6) и Метод B (резервные пары 4/5, 7/8).
• Номинальный ток разряда для линий PoE (8/20 мкс): 0.15 кА.

Эксплуатационные характеристики:

• Рабочая температура: от -40 °C до +80 °C.
• Степень защиты корпуса (IP): IP20.

Комплектация:

• Устройство грозозащиты SP-IP/1000PD — 1 шт.
• Инструкция по монтажу и эксплуатации — 1 шт.

Область применения:

• Промышленные сети (Automation, IoT).
• Системы видеонаблюдения (IP-камеры с PoE).
• Системы контроля доступа.
• Телекоммуникационные шкафы и стойки.
• Уличные и магистральные линии Ethernet.

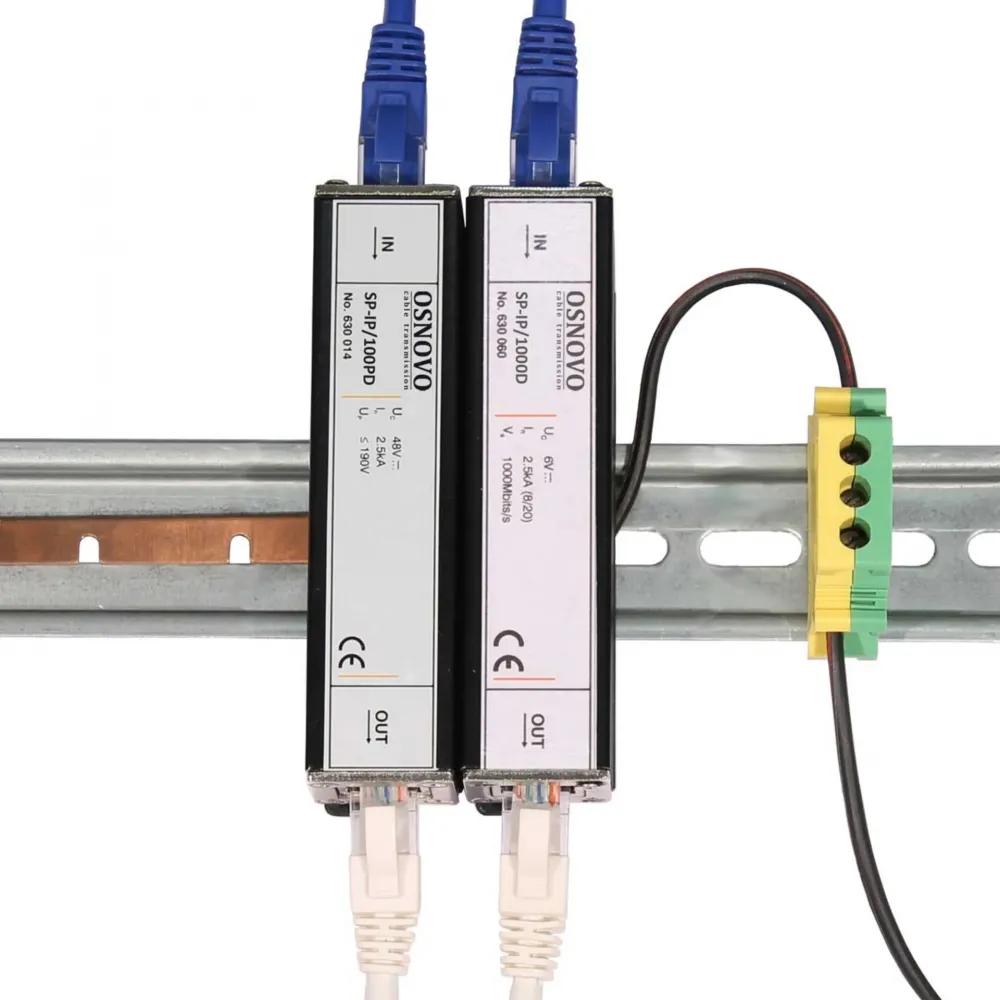

Принцип работы: Устройство последовательно устанавливается в разрыв линии Ethernet между сетевым оборудованием и защищаемым устройством. При возникновении импульса перенапряжения (грозовой разряд, коммутационные помехи) защитные элементы (газовые разрядники, TVS-диоды) мгновенно срабатывают, отводя опасную энергию на систему заземления, и защищают дорогостоящее оборудование.
