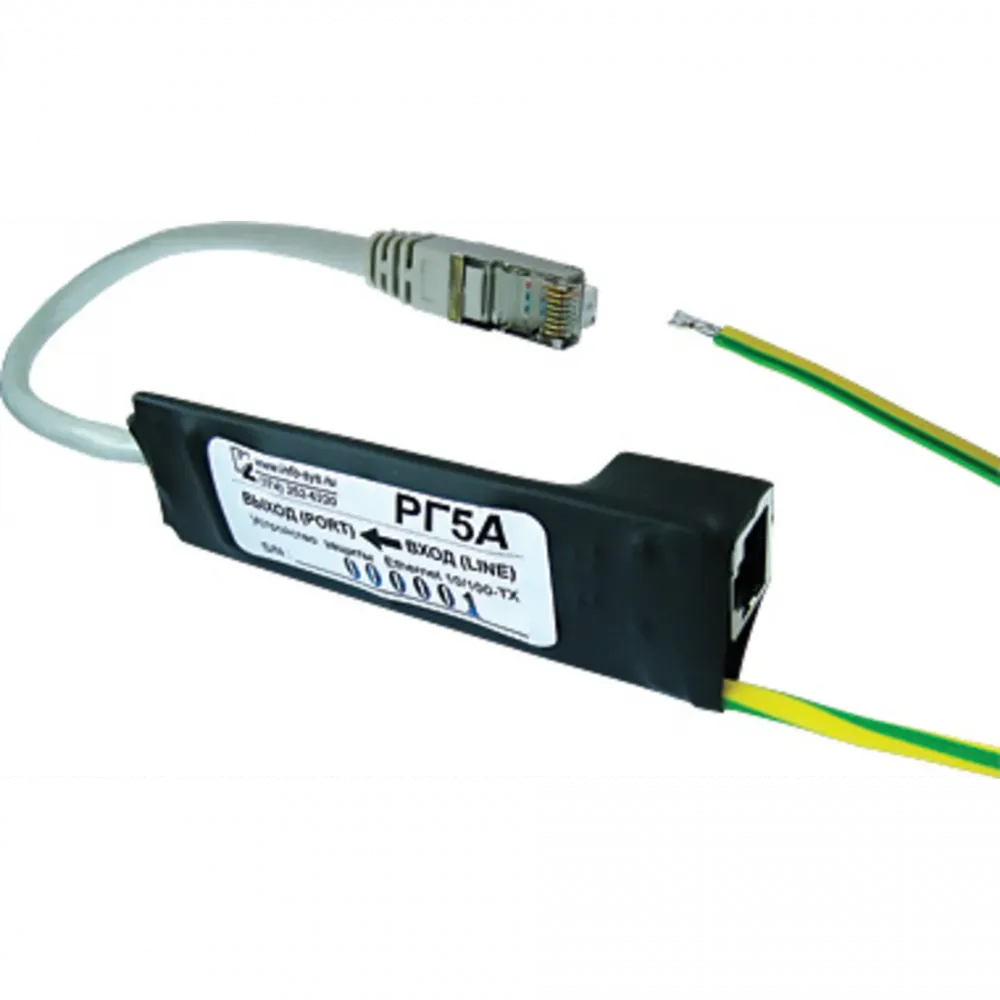

Устройство защиты РГ5-1

Назначение и область применения Устройство защиты РГ5-1 предназначено для комплексной защиты портов Ethernet 10/100/1000Base-TX активного сетевого оборудования (коммутаторов, маршрутизаторов, серверов) и конечных устройств (компьютеров, IP-камер, VoIP-телефонов) от опасных перенапряжений и импульсных помех. Защита обеспечивается как в симметричных, так и в несимметричных цепях передачи данных.

Основные угрозы для оборудования:

• Атмосферные перенапряжения: Последствия прямых и удаленных грозовых разрядов, наводки в линиях связи.
• Индустриальные помехи: Коммутационные перенапряжения в силовых сетях, работа мощного электрооборудования, электромагнитные наводки.

Ключевая особенность линейки РГ5 — гальваническая развязка РГ5-1 обеспечивает полную трансформаторную гальваническую развязку (изоляцию) между сетевым кабелем и защищаемым оборудованием. Это исключает протекание выравнивающих токов и передачу постоянной составляющей потенциала, что критически важно при организации связи между зданиями или устройствами, имеющими разные потенциалы заземления.

Принцип действия и конструкция Устройство построено по схеме "защитный ограничитель — гальваническая развязка — защитный ограничитель". Входной и выходной порты содержат многоступенчатые цепи на основе быстродействующих защитных элементов (Gas Discharge Tubes, TVS-диоды), которые шунтируют импульс перенапряжения на землю. Центральным элементом является высокочастотный импульсный трансформатор, который обеспечивает передачу полезного сигнала при полной электрической изоляции цепей.

Технические характеристики:

• Стандарты интерфейса: IEEE 802.3 10/100/1000Base-TX.
• Скорость передачи данных: до 1000 Мбит/с.
• Разъемы: RJ-45 (8P8C), экранированные.
• Степень защиты: IP20.
• Режимы защиты: Пара "провод-провод" и "провод-земля".
• Пропускная способность по току импульса (8/20 мкс): не менее 5 кА.
• Уровень защиты напряжения (Up) при импульсе 8/20 мкс: < 15 В.
• Напряжение изоляции трансформатора: > 1.5 кВ.
• Диапазон рабочих температур: от -40°C до +80°C.
• Способ монтажа: На DIN-рейку.

Преимущества Устройства защиты РГ5-1:

1. Максимальная защита оборудования. Многоступенчатая схема подавления и гальваническая развязка гарантируют безопасность даже чувствительной электроники.
2. Сохранение целостности сигнала. Обеспечивает стабильную работу высокоскоростных гигабитных линий без потерь и искажений.
3. Решение проблем разности потенциалов. Незаменимо при соединении устройств, расположенных в разных зданиях или на большом расстоянии.
4. Надежность и долговечность. Компоненты промышленного класса и прочный корпус для использования в сложных условиях.
5. Простой монтаж. Установка на стандартную DIN-рейку в телекоммуникационный шкаф или щиток.

Где применяется РГ5-1:

• Защита портов ввода/вывода Ethernet в промышленных сетях (Automation, SCADA).
• Организация межкорпусных и межздательных соединений (кампусные сети).
• Подключение удаленных устройств: уличные IP-камеры, метеостанции, точки доступа Wi-Fi.
• Защита сетевого оборудования в центрах обработки данных и серверных комнатах.
• Объекты с повышенным уровнем электромагнитных помех: производственные цеха, ТП, котельные.

Комплектация:

• Устройство защиты РГ5-1 — 1 шт.
• Комплект для монтажа на DIN-рейку — 1 шт.
• Руководство по эксплуатации — 1 экз.

Обеспечьте бесперебойную работу и продлите срок службы вашего сетевого оборудования с помощью профессионального Устройства защиты РГ5-1.
