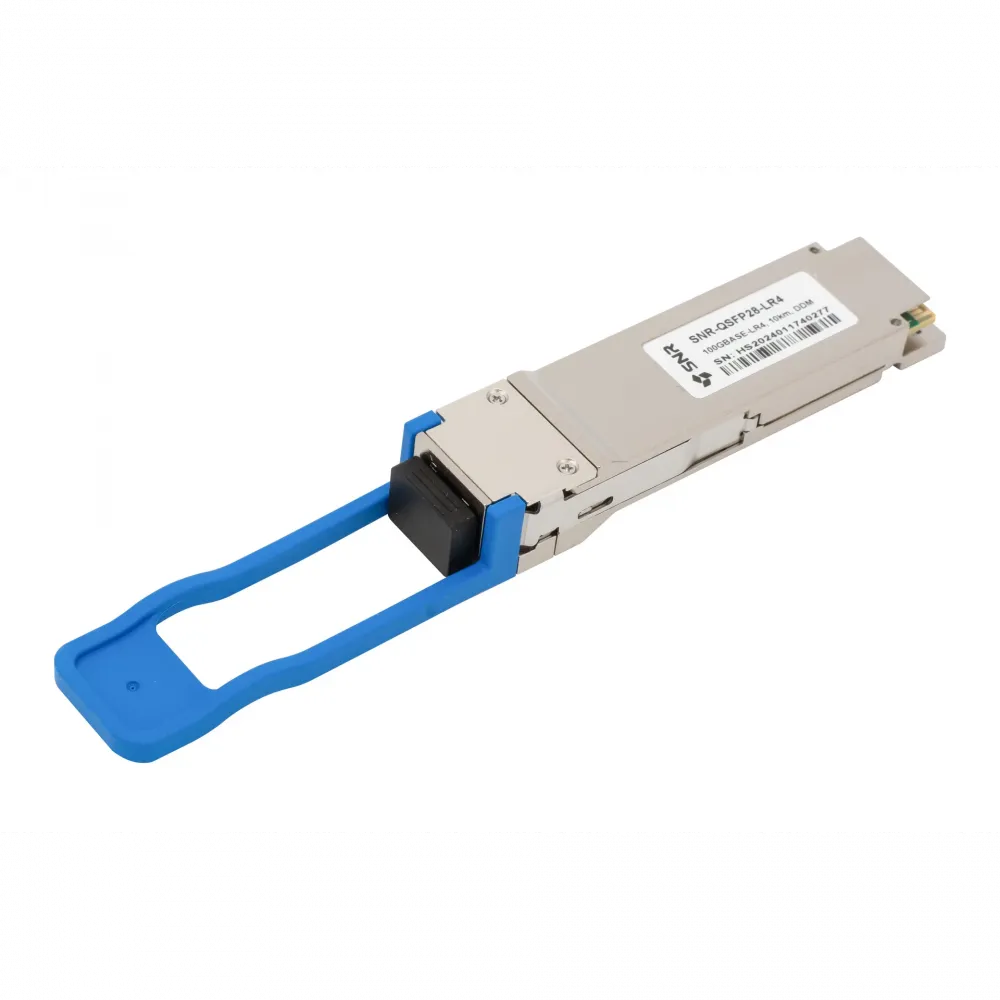

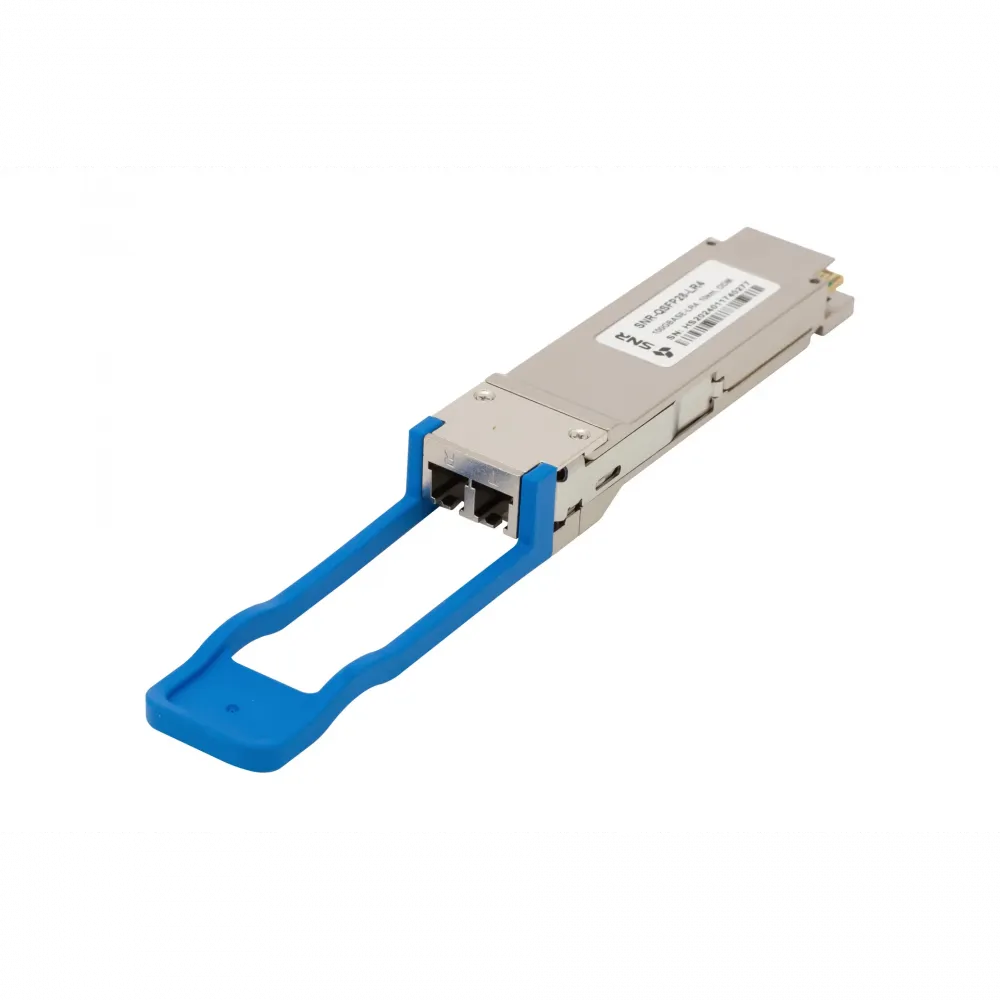

Модуль QSFP28 100GBASE-LR4, LC, до 10 км

Ключевые характеристики модуля QSFP28-LR4-10:

• Форм-фактор: QSFP28 (Quad Small Form-factor Pluggable 28).
• Скорость передачи данных: 100 Гбит/с.
• Стандарт соответствия: 100GBASE-LR4.
• Тип оптического волокна: Одномодовое (SMF, Single Mode Fiber).
• Максимальная дальность связи: До 10 километров.
• Оптический бюджет (Link Budget): 6.5 дБ.
• Тип оптического разъема: Duplex LC.
• Количество волокон: Двухволоконный (прием/передача).
• Технология уплотнения: WDM (Wavelength Division Multiplexing) с передачей 4 каналов по 25 Гбит/с на разных длинах волн в одном волокне.

Принцип работы и архитектура: Модуль использует технологию уплотнения каналов по длинам волн (WDM). Внутри передатчик объединяет 4 оптических сигнала с разными длинами волн (в диапазоне 1295-1310 нм) в одно волокно. На приемной стороне происходит обратное разделение сигналов. Это позволяет достичь высокой скорости 100 Гбит/с, используя всего два волокна (дуплексный LC-коннектор) для двунаправленной связи.

Область применения модуля:

• Высокоскоростные магистральные каналы передачи данных в центрах обработки данных (ЦОД).
• Соединение между коммутаторами и маршрутизаторами уровня ядра и агрегации.
• Межстоечные и межздательные соединения на расстояниях до 10 км.
• Телекоммуникационные сети и сети провайдеров услуг.

Преимущества и особенности:

• Высокая плотность портов: Компактный форм-фактор QSFP28 позволяет увеличить плотность портов на сетевом оборудовании.
• Энергоэффективность: Низкое энергопотребление по сравнению с альтернативными решениями.
• Надежность: Предназначен для непрерывной работы 24/7.
• Горячая заменяемость: Поддержка горячей замены (Hot-Pluggable) без отключения питания оборудования.
• Совместимость: Соответствие отраслевым стандартам MSA гарантирует совместимость с оборудованием ведущих производителей.

Технические детали и условия эксплуатации:

• Диапазон рабочих температур: От 0°C до +70°C.
• Скорость каждого оптического канала: 25.78 Гбит/с (NRZ).
• Длины волн передатчика (номинальные): 1295.56 нм, 1300.05 нм, 1304.58 нм, 1309.14 нм (канал LAN-WDM).
• Максимальная мощность передачи: +4.5 дБм.
• Чувствительность приемника: < -8.2 дБм.
• Напряжение питания: 3.3 В.

Комплектация и совместимость:

• Модуль поставляется с защитными заглушками для оптических портов.
• Совместим с коммутаторами, маршрутизаторами и адаптерами, поддерживающими интерфейс QSFP28 и стандарт 100GBASE-LR4.
• Для подключения требуются патч-корды с дуплексными LC-коннекторами и одномодовым волокном (тип ITU-T G.652).
