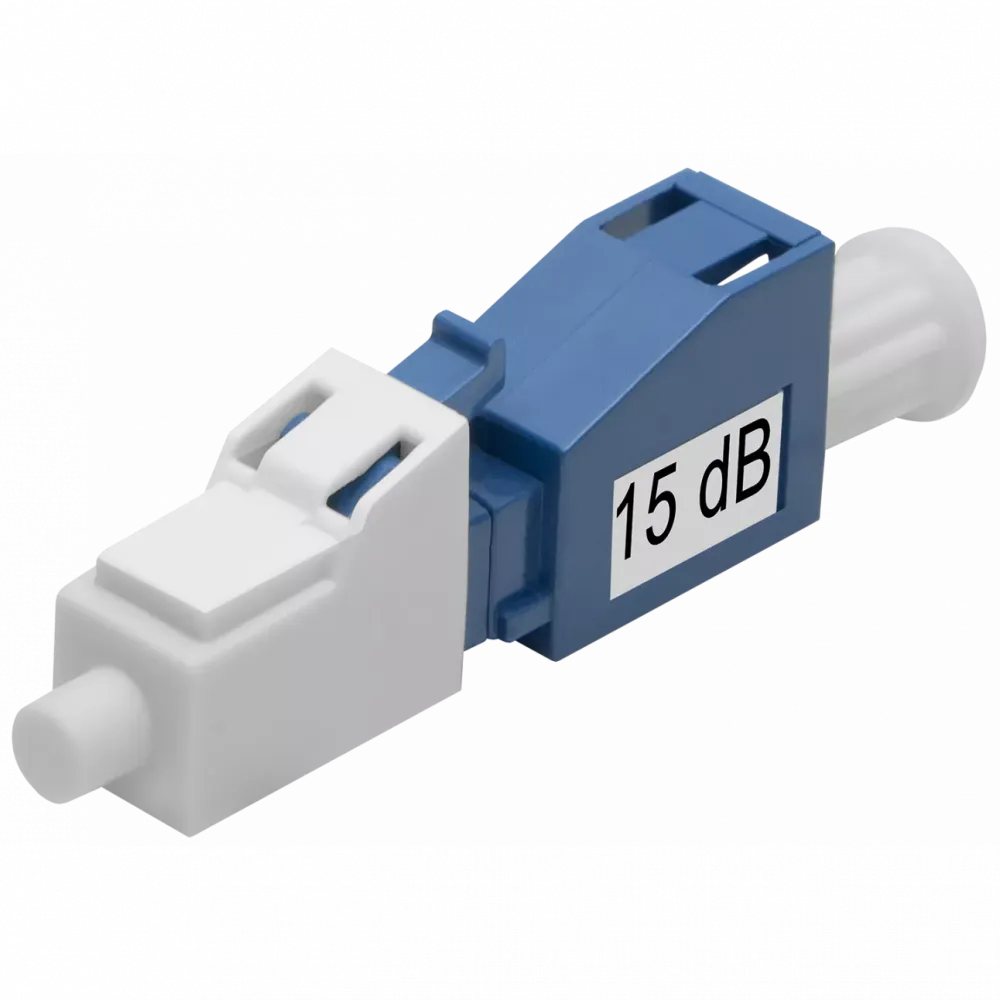

PXT-ATT-MF-LC-15dB Аттенюатор оптический (Male-Female)

Основное Назначение и Принцип Действия Аттенюатор PXT-ATT-MF-LC-15dB – это пассивный компонент волоконно-оптической линии связи (ВОЛС), предназначенный для точного и контролируемого снижения уровня оптической мощности. Его ключевая задача – внести строго заданное затухание (ослабление) в оптический сигнал без искажения его формы или других параметров. Это необходимо для защиты приёмного оборудования от перегрузки и обеспечения стабильной работы сети.

Принцип работы устройства основан на использовании специального элемента с ограниченным светопропусканием, который равномерно ослабляет проходящий через него световой поток.

Ключевые Особенности и Преимущества Модели

• Фиксированная величина затухания: 15 децибел (dB). Значение является постоянным и стабильным, что обеспечивает предсказуемость и надёжность вносимых параметров линии.
• Конструктивное исполнение Male-Female (Pigtail): Один конец устройства представляет собой коннектор (вилку, Male), а другой – розетку (Female) для подключения другого коннектора. Такая конструкция удобна для врезки в линию.
• Тип оптического коннектора: LC. Компактный и популярный тип коннектора, широко применяемый в активном сетевом оборудовании и телекоммуникационных стойках.
• Высокая точность и низкие обратные отражения: Обеспечивает минимальное влияние на общие параметры линии связи.
• Широкий спектральный диапазон: Работает в стандартных окнах прозрачности оптического волокна (1310 нм, 1550 нм и других).
• Надёжный и долговечный корпус: Предназначен для эксплуатации в различных условиях.

Области Применения в ВОЛС

• Защита приёмных оптических модулей (SFP, SFP+, XFP) от избыточной мощности сигнала.
• Тестирование и настройка оптических сетей и систем передачи данных.
• Выравнивание уровней мощности в многоканальных системах (WDM).
• Моделирование реальных условий протяжённых линий связи в лабораторных стендах.

Технические Характеристики (ТТХ)

• Модель: PXT-ATT-MF-LC-15dB
• Тип затухания: Фиксированное
• Номинал затухания: 15 дБ
• Конструкция: Male-Female (Pigtail)
• Тип коннектора: LC/UPC
• Диапазон рабочих длин волн: 1260 – 1625 нм
• Максимальная входная мощность: 500 мВт
• Температура эксплуатации: -40°C до +75°C

Варианты Исполнения и Аналоги Аттенюаторы также доступны в других конфигурациях для решения разнообразных задач:

• По типу вносимого затухания: Фиксированные (с различными значениями dB) и регулируемые (вариабельные).
• По конструктивному исполнению разъёмов:
  • Female-Female (In-Line): Имеет две розетки, включается в разрыв патч-корда.
  • Male-Male (Pigtail): Оба конца представляют собой коннекторы.
  • Male-Female (Pigtail): Конфигурация, представленная данной моделью PXT-ATT-MF-LC-15dB.
